| Номер в госреестре | 78337-20 |
| Наименование СИ | Термоиндикаторы электронные |
| Обозначение типа СИ | ФС-3 |
| Изготовитель | Общество с ограниченной ответственностью «Фарм-Сиб» (ООО «Фарм-Сиб»), Московская обл., г. Талдом, село Темпы |
| Год регистрации | 2020 |
| Срок свидетельства | 29.05.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термоиндикаторы электронные ФС-3 (далее по тексту - термоиндикаторы или устройства) предназначены для измерений, регистрации температуры воздуха и выявления нарушений при транспортировании и хранении различной продукции.
Принцип действия термоиндикаторов основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемой температуре и поступающих в электронный блок от встроенных первичных преобразователей температуры, в цифровой код.
Термоиндикаторы представляют собой автономное программируемое устройство, фиксирующее температуру в конкретный момент времени с возможностью хранения в электронной памяти информации о нарушении нескольких температурно-временных интервалов с отображением статистических данных длительности, общего времени нарушений в текущем цикле измерений, количество фиксируемых нарушений во всех циклах измерений.
Термоиндикаторы обеспечивают контроль семи пороговых значений температуры. Результаты контроля температурно-временных интервалов отображаются на жидкокристаллическом индикаторе.
Запись установочных параметров в термоиндикаторы осуществляется при помощи программного обеспечения на предприятии-изготовителе.
Термоиндикаторы изготавливаются в 4-х исполнениях ФС-3Е, ФС-3В, ФС-3Р, ФС-3Ь, которые отличаются друг от друга по метрологическим и техническим характеристикам.
Конструктивно термоиндикаторы выполнены в виде компактного моноблока из пластика со встроенным первичным преобразователем температуры.

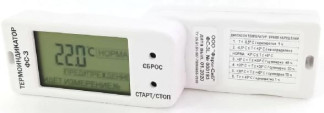

Общий вид термоиндикаторов электронных ФС-3 представлен на рисунке 1.
Место пломбироЬки от несанкционированного доступа
| Г rfb | ||
| О СБЕСС | ||
| oSs и | ||
| J.U | О СТЙРТ/СТСП | |
| ИДЁТ ИМЕЕИШЭ |
Рисунок 2 - Схема пломбировки от несанкционированного доступа.
Программное обеспечение (ПО) термоиндикаторов состоит из встроенного ПО. Метрологически значимым является только встроенное ПО, загружаемое в термоиндикатор на предприятии-изготовителе во время производственного цикла. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенного ПО термоиндикаторов представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FSM |
| Номер версии (идентификационный номер) ПО, не ниже | 02131 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Метрологические и основные технические характеристики термоиндикаторов электронных ФС-3 приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики термоиндикаторов электронных ФС-3
| Наименование характеристики | Значение характеристики (в зависимости от исполнения) | |
| ФС-3Е ФС-3В | ФС^ ФС^ | |
| Диапазон измерений температуры, °С | от -20 до +50 | от -40 до +70 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,5 | |
| Контролируемые пороговые значения температуры (1), °С | -20,0; -0,5; +2,0; +8,0; +20,0; +30,0; +45,0 | |
| Единица младшего разряда ж/к дисплея термоиндикатора, °С | 0,1 | |
| Примечания: (1) - по техническому заданию заказчика Изготовителем могут быть установлены другие пороговые значения температурных диапазонов, периодичность измерения температуры и время задержки начала измерений температуры. Допускается применять термоиндикаторы в сокращенном диапазоне измерений температуры, лежащим внутри диапазона измерений, приведенного в таблице. | ||
| Наименование характеристики | Значение характеристики (в зависимости от исполнения) | |||
| ФС-3Е | ФС-3В | ФС^ | ФС^ | |
| Период измерения температуры (1), мин, не менее | 1 | |||
| Время задержки начала измерения температуры(1), мин | 15 | |||
| Номинальное напряжение питания, В | 3 | 3 | 3 | 3,6 |
| Габаритные размеры, мм, не более | 80,0x36,0x20 | |||
| Масса, г, не более | 50 | |||
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (при окружающей температуре +27 °С), %, не более | от -20 до +50 80 | от -40 до +70 80 | ||
| Средний срок службы (с момента запуска), месяцев, не менее | 24 | 60 | ||
| Примечание: (1) - по техническому заданию заказчика Изготовителем могут быть установлены другие пороговые значения температурных диапазонов, периодичность измерения температуры и время задержки начала измерений температуры. | ||||
наносится на титульный лист Руководства по эксплуатации типографским способом, а также на наклейку на тыльной стороне корпуса термоиндикатора.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество | Примечание |
| Термоиндикатор электронный ФС-3 | 1 шт. | - |
| Контрольная карточка термоиндикатора и пленочная этикета с серийным номером термоиндикатора (клеевой слой защищен отрывной полоской) | 1 шт. | - |
| Упаковка | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | - |
| Методика поверки МП 207-004-2020 | 1 экз. | доступна для скачивания на сайте предприятия-изготовителя www.ccbox.ru |
осуществляется по документу МП 207-004-2020 «Термоиндикаторы электронные ФС-3. Методика поверки» утверждённому ФГУП «ВНИИМС» 11.02.2020 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Термометр лабораторный электронный ЛТ-300 (Регистрационный № 61806-15); Измеритель температуры многоканальный прецизионный МИТ 8.15М (Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в руководство по эксплуатации.
отсутствуют.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
СП 3.3.2.3332-16 Санитарно-эпидемиологические правила. Условия транспортирования и хранения иммунобиологических лекарственных препаратов
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 26.51.51-007-78066655-2020 Термоиндикаторы электронные ФС-3. Технические условия
| Зарегистрировано поверок | 326 |
| Поверителей | 27 |
| Актуальность данных | 07.06.2025 |
