| Номер в госреестре | 78187-20 |
| Наименование СИ | Термопары |
| Обозначение типа СИ | Т-99 |
| Изготовитель | Акционерное общество «Казанское приборостроительное конструкторское бюро» (АО «КПКБ»), г. Казань |
| Год регистрации | 2020 |
| Срок свидетельства | 27.04.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопары Т-99 (далее - термопары) предназначены для измерений температуры выходящих газов и выдачи двух автономных сигналов напряжения постоянного тока, пропорциональных измеряемой температуре.
Принцип действия термопар основан на явлении возникновения термоэлектродвижущей силы (далее - ТЭДС) в электрической цепи, состоящей из двух разнородных сплавов (термоэлектродов), при помещении рабочего и свободных концов термопар в среды с различными температурами. Значение ТЭДС определяется типом материалов термоэлектродов и разностью температур рабочего и свободных концов термопар.
Термопары представляют собой неразборную конструкцию и состоят из корпуса, в котором размещены две пары термоэлектродов из сплавов хромель (положительный) и алюмель (отрицательный), образующие два рабочих спая, изолированных между собой и от корпуса. Противоположные концы термоэлектродов приварены к контактным винтам, выполненным из соответствующих сплавов (хромель и алюмель), расположенным в головке термопары. Винты установлены в керамический изолятор и закреплены при помощи гаек. Контактные винты являются свободными концами термопары. Съем сигнала производится с винтов термопары, к которым с помощью наконечников подсоединяются соединительные (компенсационные) провода. Для закрепления наконечников служат самоконтрящиеся гайки. Термопары имеют камеру торможения и фланец для их установки на изделие.
Термопары неремонтопригодные.

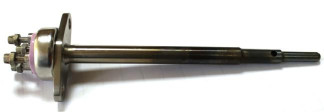

Общий вид термопар представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от +300 до +700 |
| Условное обозначение номинальной статической характеристики (НСХ) по ГОСТ Р 8.585-2001 | K |
| Пределы допускаемого отклонения ТЭДС от НСХ, мВ | ±0,12 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции термопары, МОм, не менее: - при температуре (25± 10) °С и относительной влажности от 45 до 80 % - при температуре рабочего конца (700±50) °С | 0,51); 0,022) 0,051); 0,022) |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С: - в зоне рабочего конца термопары - в зоне головки термопары | от -60 до +900 от -60 до +200 |
| Предельные условия эксплуатации: - температура окружающего воздуха, °С - в зоне рабочего конца термопары - в зоне головки термопары | от -60 до +900 от -60 до +250 |
| Длина монтажной части, мм, не более | 161 |
| Диаметр монтажной части, мм, не более | 11 |
| Длина погружаемой части, мм, не более | 127,5 |
| Длина наружной части, мм, не более | 33,5 |
| Масса, кг, не более | 0,17 |
| Средняя наработка до отказа, ч | 10000 |
| Назначенный срок службы, лет | 20 |
| 1) При первичной поверке. 2) При периодической поверке. | |
наносится на титульный лист этикетки типографским методом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термопара Т-99 | 6Ю2.821.111 Сп | 1 шт. |
| Этикетка | 6Ю2.821.111 ЭТ | 1 экз. |
| Методика поверки* | ИЦРМ-МП-006-20 | 1 экз. |
| * На партию термопар, поставляемых в один адрес, поставляется 1 экземпляр. | ||
осуществляется по документу ИЦРМ-МП-006-20 «Термопары Т-99. Методика поверки», утверждённому ООО «ИЦРМ» 24.01.2020 г.
Основные средства поверки:
- преобразователь термоэлектрический платинородий-платиновый эталонный ППО 2-го разряда (регистрационный номер в Федеральном информационном фонде 1442-00);
- система поверки термопреобразователей автоматизированная АСПТ (регистрационный номер в Федеральном информационном фонде 19973-06).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых термопар с требуемой точностью. Знак поверки наносится в свидетельство о поверке.
отсутствуют.
6Ю0.282.026 ТУ Термометры термоэлектрические ТСТ-280, ТСТ-299, ТСТ-282С. Технические условия
| Зарегистрировано поверок | 53 |
| Поверителей | 3 |
| Актуальность данных | 27.07.2025 |
