Весы вилочные FS, 77855-20

Назначение

Весы вилочные FS (далее — весы) предназначены для измерений массы.

Описание

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести объекта измерений деформации упругих элементов датчиков в цифровой электрический сигнал, пропорциональный массе объекта измерений, с последующей математической обработкой и выдачей результатов в визуальной форме на дисплее терминала и/или их передачей через цифровой интерфейс на периферийные устройства, например, принтер или персональный компьютер. Для проведения измерения необходимо расположить объект измерений на грузоприемное устройство и приподнять над поверхностью.

Весы представляют собой средство измерений массы неавтоматического действия по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Весы состоят из грузоприемного устройства (далее — ГПУ) и терминала (п. Т.2.2.5 ГОСТ OIML R 76-1—2011).

ГПУ состоит из двух частей в виде вилок, предназначенных для монтажа на автопогрузчики и используемых в качестве грузозахватного приспособления. Каждая вилка содержит два весоизмерительных тензорезисторных датчика (далее — датчика).

В весах используются датчики весоизмерительные цифровые DLC-4D (регистрационный № 66493-17) и терминал RА, изготовитель - ЗАО «Масса-К», г. Санкт-Петербург.

Сигнальные кабели датчиков через соединительную коробку подключаются к модулю беспроводного радиоканала стандарта Bluetooth (далее - МБРК), с помощью которого осуществляется связь с терминалом. Электропитание датчиков и МБРК осуществляется от аккумуляторных батарей, устанавливаемых в ГПУ, а электропитание терминала от бортовой сети автопогрузчика, либо от аккумуляторных батарей, располагающихся в корпусе терминала.

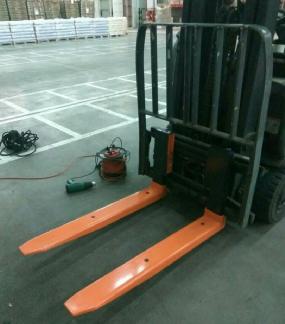

Общий вид ГПУ весов представлен на рисунке 1, терминала - на рисунке 2.

Модификации весов имеют обозначения вида: FS - [1][2], где

[1]    — максимальная нагрузка Мах, кг: 1500; 3000;

[2]    — материал ГПУ: Н— неокрашенная нержавеющая сталь; Ж — окрашенная сталь.

Весы снабжены следующими устройствами и функциями (в скобках указаны

соответствующие пункты ГОСТ OIML R 76-1—2011):

-    устройство первоначальной установки на нуль (T.2.7.2.4);

-    устройство слежения за нулем (T.2.7.3);

-    полуавтоматическое устройство установки на нуль (T.2.7.2.2);

-    устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);

-    устройство предварительного задания значения массы тары (Т.2.7.5);

-    процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);

-    выбор различных единиц измерения массы (2.1);

-    запоминающее устройство (4.4.6);

-    показывающее устройство с расширением (Т.2.6);

-    показывающее устройство с расширением (Т.2.6).

Программное обеспечение

Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования изготовителя.

Для защиты от несанкционированного доступа к параметрам регулировки и измерительной информации используется разграничение прав доступа к параметрам регулировки и настройки с использованием пароля.

Изменение ПО весов через интерфейс пользователя невозможно.

Для контроля изменений параметров регулировки и настройки весов предусмотрен несбрасываемый счетчик в защищенной энергонезависимой памяти. При каждом изменении параметров регулировки и настройки весов, генерируется случайное число, которое фиксируется в энергонезависимой памяти. Текущее значение счетчика доступно для просмотра в разделе меню ПО в соответствии с эксплуатационной документацией терминала и фиксируется в свидетельстве о поверке (при положительных результатах поверки).

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» по Р 50.2.077—2014.

Идентификационные данные ПО отображаются при включении весов и приведены в таблице 1.

Таблица 1 — Идентификационные данные ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 4 — Комплектность средства измерений

Поверка

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки: рабочие эталоны 4-го или 5-го разряда по приказу Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ТУ 4274-002-09690207-2017 «Весы вилочные FS. Технические условия»
