| Номер в госреестре | 77759-20 |
| Наименование СИ | Твердомеры Роквелла |
| Обозначение типа СИ | N4A, N4B, N4С, N4E |
| Изготовитель | "EMCO-TEST PrufmaSchinen GmbH", Австрия |
| Год регистрации | 2020 |
| Срок свидетельства | 03.03.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомеры Роквелла N4A, N4B, N40, N4E (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла.
Принцип действия твердомеров основан на статическом вдавливании алмазного конусного наконечника с последующим измерением глубины внедрения наконечника.
Конструктивно твердомеры представляют собой переносные средства измерений, состоящие из устройства приложения нагрузки и измерительного устройства в виде циферблатного индикатора.

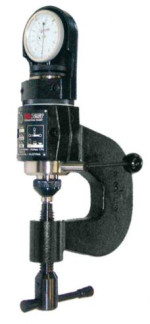

Общий вид твердомеров с указанием места нанесения знака утверждения типа приведён на рисунке 1. Пломбирование твердомеров не предусмотрено.
отсутствует.
Пределы допускаемой абсолютной погрешности твердомеров приведены в таблице 1.
Таблица 1 - Метрологические характеристики твердомеров
| Шкала | Диапазоны измерения твердости | Пределы допускаемой абсолютной погрешности |
| HRC | от 20 HRC до 35 HRC * от 35 HRC до 55 HRC включ. св. 55 HRC до 70 HRC включ. | ±2,0 HRC ±1,5 HRC ±1,0 HRC |
| Примечания: - параметр отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон, - метрологические характеристики действительны для 5 измерений | ||
Таблица 2 - Основные технические характеристики твердомеров
| Значение/модификация | ||||
| Наименование характеристики | N4A | N4B | ШС | N4E |
| Рабочие условия эксплуатации: | ||||
| -температура окружающего воздуха, °С | от +15 до +35 | |||
| - относительная влажность окружающего воздуха, | ||||
| %, не более | 80 | |||
| Габаритные размеры, мм, не более: | ||||
| - длина | 240 | 300 | 370 | 245 |
| - ширина | 150 | 150 | 150 | 160 |
| - высота | 655 | 745 | 845 | 486 |
| Размеры рабочего пространства, мм, не более: | ||||
| - высота | 145 | 235 | 335 | 20 |
| - глубина | 85 | 130 | 180 | 110 |
| Масса, кг, не более | 13 | 15 | 18 | 11 |
наносится на фирменный шильдик, закрепленный на корпусе твердомера, и на титульный лист руководства по эксплуатации типографским или иным способом.
Таблица 3 - Комплектность твердомеров
| Наименование | Обозначение | Количество |
| Твердомер Роквелла | N4A или N4B, или N4Q или N4E * | 1 шт. |
| Принадлежности | - | 1 шт. |
| Руководство по эксплуатации | N4 - 01 РЭ | 1 экз. |
| Методика поверки | N4 - 01 МП | 1 экз. |
| * В соответствии с заказом | ||
осуществляется по документу N4 - 01 МП «Твердомеры Роквелла N4A, N4B, N4Q N4E. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 30.10.2019 г.
Основные средства поверки: рабочие эталоны твердости 2-го разряда по шкалам Роквелла по ГОСТ 8.064-94.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационной документации.
ГОСТ 8.064-94 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла
Техническая документация фирмы-изготовителя
