| Номер в госреестре | 77714-20 |
| Наименование СИ | Делители напряжения высоковольтные |
| Обозначение типа СИ | ВДН |
| Изготовитель | Общество с ограниченной ответственностью «Энергоспецтехника» (ООО «Энергоспецтехника»), г. Вологда |
| Год регистрации | 2020 |
| Срок свидетельства | 28.02.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Делители напряжения высоковольтные ВДН (далее - делители) предназначены для масштабного преобразования напряжений переменного и постоянного тока с последующим измерением стандартными приборами.
Принцип действия делителей основан на методе емкостного-омического деления. Делители состоят из следующих элементов: основание с низковольтным выводом, плечо высокого напряжения, плечо низкого напряжения, электростатический экран и корпус.
Делители собраны по схеме резистивно-емкостного масштабного преобразователя. Резистивно-емкостная сборка делителя помещена в диэлектрический корпус.
В плече низкого напряжения установлен разрядник для защиты от перенапряжений. Рабочее положение делителей - вертикальное.
Делители выпускаются в следующих модификациях ВДН-50кВ, ВДН-100кВ и ВДН-150кВ, которые отличаются максимальными входными напряжениями.

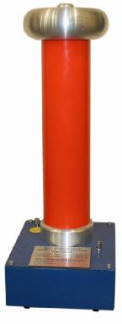

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа приведены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон преобразований напряжения переменного тока промышленной частоты, кВ - ВДН-50кВ - ВДН-100кВ - ВДН-150кВ | от 1 до 50 от 1 до 100 от 1 до 150 |
| Пределы допускаемой приведенной к пределу измерения погрешности преобразований напряжения переменного тока промышленной частоты, % | ±3,0 |
| Диапазон преобразований напряжения постоянного тока, кВ - ВДН-50кВ - ВДН-100кВ - ВДН-150кВ | от 1 до 70 от 1 до 100 от 1 до 150 |
| Пределы допускаемой приведенной к пределу измерения погрешности преобразований напряжения постоянного тока, % | ±3,0 |
| Номинальный коэффициент масштабного преобразования | 1000 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия применения: | |
| »-» о/'ч - температура окружающей среды, С | от +10 до +35 |
| - относительная влажность, % | от 10 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Габаритные размеры средства измерений (высота х ширина х глубина), мм, не более | |
| - ВДН-50кВ | 510 х 200 х 200 |
| - ВДН-100кВ | 810 х 200 х 200 |
| - ВДН-150кВ | 1100 х 250 х 250 |
| Масса, кг, не более | |
| - ВДН-50кВ | 3,2 |
| - ВДН-100кВ | 4,2 |
| - ВДН-150кВ | 15 |
| Средний срок службы, лет | 7 |
| Средняя наработка на отказ, ч | 7000 |
наносится на титульный лист паспорта.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Делитель напряжения высоковольтный ВДН | 1 шт. | |
| Паспорт | ЭСТ 411136.001ПС | 1 экз. |
| Руководство по эксплуатации | ЭСТ 411136.001РЭ | 1 экз. |
| Методика поверки | МП 206.1-134-2019 | 1 экз. |
осуществляется по документу МП 206.1-134-2019 «Делители напряжения высоковольтные ВДН. Методика поверки», утвержденному ФГУП «ВНИИМС» 29 ноября 2019 г.
Основные средства поверки:
Вольтметр универсальный цифровой GDM-78255A, регистрационный № 38428-08; Делитель напряжения ДН-200э, регистрационный № 54883-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
| Зарегистрировано поверок | 22 |
| Поверителей | 5 |
