| Номер в госреестре | 77684-20 |
| Наименование СИ | Датчики напряжения |
| Обозначение типа СИ | QPSW4200 |
| Изготовитель | ООО "Трансконвертер", г.Москва. |
| Год регистрации | 2020 |
| Срок свидетельства | 28.02.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики напряжения QPSW4200 (далее - датчики) предназначены для преобразования напряжения постоянного тока в выходной сигнал силы постоянного тока.
Принцип действия датчиков основан на масштабном преобразовании (уменьшении) входного напряжения постоянного тока и последующем преобразовании в выходной сигнал силы постоянного тока.
Датчики содержат два входных делителя напряжения, блоки обработки входного сигнала и два аналоговых выхода.

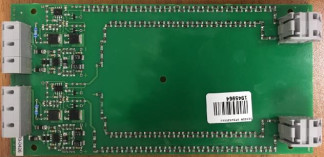

Общий вид датчиков представлен на рисунке 1.
Рисунок 1 - Общий вид датчиков
Пломбирование датчиков не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение напряжения постоянного тока, В | 3000 |
| Диапазон преобразований напряжения постоянного тока, В | от 500 до 8000 |
| Пределы допускаемой приведенной (к номинальному значению) погрешности преобразований напряжения постоянного тока, % | ±1 |
| Выходной сигнал силы постоянного тока, мА | от 1 до 50 |
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока (двухполярное), В | ±15 +и 1 J -1,5 |
| Потребляемая мощность, Вт, не более | 10 |
| Рабочие условия измерений: - температура окружающего воздуха, °С | от -50 до +60 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 200x100x23 |
| Масса, г, не более | 120 |
| Средняя наработка на отказ, ч, не менее | 100000 |
| Срок службы, лет, не менее | 20 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик напряжения QPSW4200 | - | 1 шт. |
| Руководство по эксплуатации | ТК235.210.100.00РЭ | 1 экз.* |
| Паспорт | ТК235.210.100.00ПС | 1 экз. |
| Методика поверки | ИЦРМ-МП-274-19 | 1 экз. |
| * На партию из 50 штук. | ||
осуществляется по документу ИЦРМ-МП-274-19 «Датчики напряжения QPSW4200. Методика поверки», утверждённому ООО «ИЦРМ» 22.11.2019 г.
Основные средства поверки:
- установка для поверки на постоянном токе электростатических киловольтметров УПК-100 (регистрационный номер в Федеральном информационном фонде 5481-76);
- вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 26.51.85-010-77451428-2019 Датчик напряжения QPSW4200. Технические условия
