| Номер в госреестре | 77471-20 |
| Наименование СИ | Анализаторы водорода однокомпонентные |
| Обозначение типа СИ | SGA |
| Изготовитель | "Super Systems Inc.", США |
| Год регистрации | 2020 |
| Срок свидетельства | 10.02.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы водорода однокомпонентные серии SGA (далее - анализаторы) предназначены для измерения объемной доли водорода (Н2) в атмосфере электропечи, основными компонентами которой являются водород, азот и аммиак.
Принцип действия датчика анализаторов - теплопроводный.
Способ забора пробы газа - за счет избыточного давления в точке отбора или с помощью встроенного насоса.
Конструктивно корпус анализаторов представляет собой металлический шкаф. С правой части корпуса расположены приборные разъемы, чашевидный фильтр. С левой части корпуса расположен насос. На лицевой части корпуса расположены сенсорный экран, лампа включения питания, ротаметр с регулировочным винтом. Внутри корпуса расположены чувствительный элемент, вторичные приборы, электронные платы для обработки информации, формирования выходных сигналов и отображения информации.
Анализаторы обеспечивают выполнение следующих функций:
- отображение текущего значения объемной доли водорода;
- передачу информации на внешнее приемное устройство;
- прием информации от внешнего устройства.

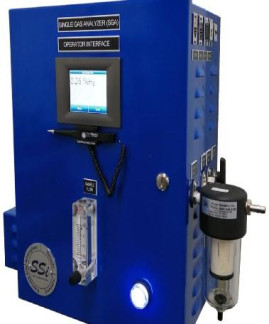

Общий вид анализаторов приведен на рисунке 1.
Пломбирование анализаторов не предусмотрено.
Анализаторы имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО реализовано аппаратно и является метрологически значимым. Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик. Встроенное ПО заносится в память анализаторов предприятием-изготовителем и не доступно для изменения пользователем. В функции встроенного ПО входит выполнение измерений, обработка информации, ее отображение на сенсорном экране, взаимодействие с пользователем через кнопки на сенсорном экране, формирование выходных сигналов и реализация информационного обмена с внешними устройствами по интерфейсу Ethernet и USB. Для конфигурации анализаторов встроенное ПО защищено системой паролей, согласно различным правам доступа.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Sensor |
| Номер версии (идентификационный номер ПО) | не ниже 1.03 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемной доли водорода, % | от 0 до 100 |
| Пределы допускаемой основной абсолютной погрешности измерений объемной доли водорода, % | ±1,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение переменного тока, В | от 187 до 242 |
| Потребляемая мощность, Вт, не более | 20 |
| Габаритные размеры, мм, не более: | |
| - высота | 470 |
| - ширина | 270 |
| - длина | 450 |
| Масса, кг, не более | 15 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +20 до +35 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| - относительная влажность воздуха , % | от 30 до 80 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность анализаторы приведена в таблице 4.
Таблица 4 - Комплектность анализатора
| Наименование | Обозначение | Количество |
| Анализатор водорода однокомпонентный серии SGA | - | 1 шт. |
| Фильтр | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 205-18-2019 | 1 экз. |
осуществляется по документу МП 205-18-2019 «Анализаторы водорода однокомпонентные серии SGA. Методика поверки», утвержденному ФГУП «ВНИИМС» 20.11.2019 г.
Основные средства поверки:
- ГСО-ПГС № 11047-2018.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке или на анализатор.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Техническая документация изготовителя
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 04.11.2025 |
