| Номер в госреестре | 77210-20 |
| Наименование СИ | Измерители сопротивления обмоток трансформаторов |
| Обозначение типа СИ | СА640 |
| Изготовитель | ООО "Олтест Русь", г.Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 16.01.2025 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители сопротивления обмоток трансформаторов СА640 (далее - измерители) предназначены для измерения сопротивления постоянному току обмоток трехфазных и однофазных трансформаторов и других объектов с высокой индуктивностью, силы постоянного тока в цепи объекта измерений, а также для размагничивания магнитной системы трансформаторов при проведении их испытаний
Принцип действия измерителя основан на измерении сопротивления методом вольтметра-амперметра при четырехзажимной схеме подключения объекта измерения. Измерение сопротивления выполняется автоматически.
Измерители состоят из комплекта технических средств, в состав которого входит измерительный блок, блок управления, блок сопряжения универсальный и комплект кабелей.
Измерительный блок конструктивно выполнен в прямоугольном металлическом корпусе. На передней панели корпуса расположены разъемы для подключения измерительных кабелей, тумблер «СЕТЬ», разъем для подключения к сети питания и разъем для подключения волоконно-оптического кабеля.
Блок управления конструктивно выполнен в прямоугольном металлическом корпусе, на передней панели которого установлен графический сенсорный индикатор. На правой боковой панели расположен разъем для подключения интерфейсного кабеля.
Блок сопряжения универсальный конструктивно выполнен в прямоугольном металлическом корпусе. На боковых панелях блока расположен разъем для подключения волоконно-оптического кабеля, разъем для подключения интерфейсного кабеля, разъем «USB-mini» для подключения к персональному компьютеру и тумблер «СЕТЬ».
Процесс измерений условно можно разделить на четыре этапа: установка заданного значения силы тока, стабилизация тока, измерение сопротивления и разряд энергии, накопленной в индуктивности. Также измеритель позволяет проводить в автоматическом режиме размагничивание магнитной системы трансформатора. Размагничивание выполняется последовательным пропусканием постоянного тока противоположных полярностей по одной из обмоток каждого из стержней магнитной системы.
Питание измерительной цепи при измерении сопротивления и размагничивании обеспечивает встроенный импульсный источник питания инверторного типа с автоматической установкой и стабилизацией заданного значения силы тока.
Управление прибором осуществляется с помощью блока управления через волоконнооптический кабель и блок сопряжения универсальный.
С помощью блока сопряжения универсального к блоку измерительному может быть подключен персональный компьютер, который при этом будет выполнять функции управления измерителем.

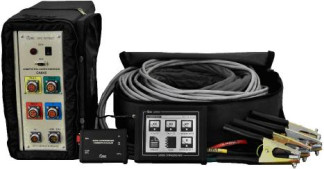

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от
несанкционированного доступа
Уровень защиты ПО "высокий" в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационные данные ПО | СА640.Ьех |
| BU.hex | |
| Версия ПО | не ниже v4.20 |
| не ниже v1.41 | |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений сопротивления, кОм | от 0 до 20 |
| Пределы допускаемой абсолютной основной погрешности измерений сопротивления, Ом | ±(0,002 R+10-5/I) * |
| Диапазон измерений силы постоянного тока в измерительной цепи при измерении сопротивления, А | от 0,002 до 25 |
| Пределы допускаемой относительной основной погрешности измерений силы постоянного тока при измерении сопротивления, % | ±5 |
| Пределы допускаемой абсолютной дополнительной погрешности измерений сопротивления, в диапазоне рабочих температур на каждые 10 °С, Ом | ±0,5 (0,002 R+10-5/I) * |
| Пределы допускаемой относительной дополнительной погрешности измерения силы постоянного тока, в диапазоне рабочих температур на каждые 10 °С, % | ±2,5 |
| Нормальные условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от 0 до +40 от 30 до 80 от 84 до 106 |
| Примечание: * R - измеренное значение сопротивления, Ом; I - измеренное значение силы постоянного тока, А. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение переменного тока, В | от 198 до 253 |
| Частота переменного тока, Гц | от 49 до 51 |
| Г абаритные размеры (высота х ширина х глубина), мм, не более | |
| - блока измерительного | 315x120x415 |
| - блока управления | 141x170x32 |
| - блока сопряжения универсального | 85x120x35 |
| Масса, кг, не более | |
| - блока измерительного | 9,9 |
| - блока управления | 0,7 |
| - блока сопряжения универсального | 0,4 |
| - комплекта кабелей | 10,3 |
| Рабочие условия применения: | |
| - температура окружающей среды, °С | от -20 до +50 |
| - относительная влажность, при температуре 25 °С, % | до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч | 9000 |
наносится на панель измерителя методом трафаретной печати и типографским способом на титульные листы эксплуатационной документации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок измерительный | - | 1 шт. |
| Блок управления | - | 1 шт. |
| Блок сопряжения универсальный | - | 1 шт.* |
| Персональный компьютер | - | 1 шт.* |
| Кабель волоконно-оптический | ВОК2 | 1 шт.* |
| Кабель интерфейсный | КИ | 1 шт. |
| Кабель интерфейсный | КИ (БУ-БИ) | 1 шт. |
| Кабель интерфейсный | КИ (ПК-БИ) | 1 шт.* |
| Кабель интерфейсный | КИ (БУ-БСУ) | 1 шт.* |
| Кабель | mini-USB | 1 шт.* |
| Кабель питания | КП (БИ) | 1 шт. |
| Кабель питания 50 Гц 230 В | - | 1 шт.* |
| Мера нулевого сопротивления | - | 1 шт. |
| Двухконтактный вывод | - | 2 шт. |
| Зажим широкоформатный | - | 4 шт.* |
| Барабан | КИ | 1 шт.* |
| Сумка укладочная 640 | - | 1 шт. |
| Сумка кабельная | - | 1 шт.* |
| Сумка БУ | - | 1 шт. |
| Руководство по эксплуатации. Часть 1. Техническая эксплуатация | - | 1 экз. |
| Руководство по эксплуатации. Часть 3. Работа | - |
| Наименование | Обозначение | Количество |
| Измерителя трехфазного СА540 под управлением программы «СА540 Завод» | 1 экз. | |
| Измерители сопротивления обмоток трансформаторов СА640. Методика поверки | МП 206.1-008-2019 | 1 экз. |
| Паспорт | - | 1 экз. |
| *- наличие определяется при заказе | - |
осуществляется по документу МП 206.1-008-2019 «Измерители сопротивления обмоток трансформаторов СА640. Методика поверки», утвержденному ФГУП «ВНИИМС» 28 августа 2019 г.
Основные средства поверки:
Магазин сопротивлений Р4830/2, регистрационный № 4614-74;
Катушка электрического сопротивления Р310, регистрационный № 1162-58;
Катушка электрического сопротивления Р321, регистрационный № 1162-58;
Катушка электрического сопротивления Р331, регистрационный № 1162-58;
Вольтметр В7-35, регистрационный № 7030-79.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 3484.1-88 «Трансформаторы силовые. Методы электромагнитных испытаний» ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ТУ 26.51.43-014-35066716-2019 «Измерители сопротивления обмоток трансформаторов СА640. Технические условия»
