| Номер в госреестре | 76251-19 |
| Наименование СИ | Сканеры оптические трехмерные |
| Обозначение типа СИ | RangeVision PRO |
| Изготовитель | ООО "РэнджВижн", г.Красногорск |
| Год регистрации | 2019 |
| Срок свидетельства | 27.09.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сканеры оптические трехмерные RangeVision PRO (далее - сканеры) предназначены для измерений геометрических параметров поверхностей сложной формы.
Принцип действия сканеров основан на проецировании структурированного света на измеряемый объект. Контрастное изображение, спроецированное на объект, формирует на поверхности кодированный паттерн, что даёт возможность воссоздать его объемную форму благодаря цифровым камерам, которые снимают изображения под углом к источнику света. Получение полной объемной модели объекта заключается в проведении серии снимков, сделанных с разных сторон, и их последующем объединении в единое целое.
Сканер состоит из модуля сканирования, в который входит LED проектор и 2 цифровые камеры.
Сканеры выпускаются одной модификации и могут быть сконфигурированы на три измерительных объема L, M и S, отличающихся друг от друга размерами захватываемого пространства.
При изменении конфигурации объемов меняются объективы камер, а также расстояния между камерами. На сканерах установлен цифровой проектор с LED-источником света. Камеры монохромные с разрешающей способностью 6 Мегапикселей.
Пломбирование корпуса сканеров от несанкционированного доступа не предусмотрено.

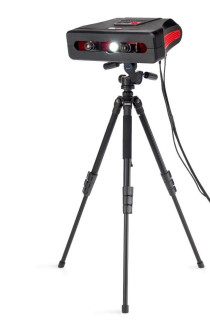

Рисунок 1 - Общий вид сканеров
Сканеры имеют в своем составе программное обеспечение ScanCenter NG.
ScanCenter NG представляет собой программное обеспечение, которое позволяет осуществлять управление сканерами, проводить их калибровку, осуществлять сканирование и совмещение отдельных снимков различными программными методами.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ScanCenter NG |
| Номер версии (идентификационный номер) ПО | не ниже 2019.1 |
| Цифровой идентификатор ПО | - |
Метрологические и технические характеристики сканеров представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики сканеров
| Наименование характеристики | Конфигурация | ||
| S | M | L | |
| Диапазон измерений, мм: - по оси X - по оси Y - по оси Z | от 0 до 140 от 0 до 90 от 0 до 80 | от 0 до 320 от 0 до 210 от 0 до 200 | от 0 до 550 от 0 до 340 от 0 до 360 |
| Расстояние до измеряемого объекта по оси Z, мм | 310 | 420 | 720 |
| Пределы допускаемой абсолютной погрешности измерений*, мкм | |||
| ± 40 | ± 60 | ± 80 | |
| Примечание: * - при температуре воздуха от плюс влажности воздуха не более 80% | 8 до плюс 26 °С и относительной | ||
Таблица 3 - Технические характеристики сканеров
| Наименование характеристики | Конфигурация | ||
| S | M | L | |
| Разрешающая способность камер, Мп | 6 | ||
| Г абаритные размеры сканера, мм, не более | |||
| - длина | 408 | ||
| - ширина | 380 | ||
| - высота | 125 | ||
| Масса сканера, кг, не более | 6,5 | ||
| Условия эксплуатации: | |||
| - температура окружающей среды, °С | от +5 до +35 | ||
| - относительная влажность воздуха, %, | |||
| без конденсата, не более | 80 | ||
| Параметры электрического питания: | |||
| - напряжение переменного тока, В | 220±22 | ||
| - частота переменного тока, Гц | 50 | ||
наносится на руководство по эксплуатации сканеров оптических трехмерных RangeVision PRO типографским способом и на корпус сканера методом наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| ^анер оптический трехмерный в кейсе | RangeVision PRO | 1 шт. |
| Штатив | - | 1 шт. |
| Калибровочная плита | - | 1 компл. |
| Набор объективов | - | 1 компл. |
| Персональный компьютер с ПО | - | 1 шт. |
| Паспорт | РВ 01.001 ПС | 1 экз. |
| Методика поверки | МП № 203-30-2019 | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
осуществляется по документу МП № 203-30-2019 «Сканеры оптические трехмерные RangeVision PRO. Методика поверки», утвержденному ФГУП «ВНИИМС» 03.06.2019 г. Основные средства поверки:
- меры для поверки сканеров оптических трехмерных моделей stereoSCAN, smartSCAN, smartSCAN-HE (рег.№ 55452-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ 4221-001-58247656-2018 Сканеры оптические трехмерные RangeVision.Технические условия
| Зарегистрировано поверок | 118 |
| Поверителей | 5 |
| Актуальность данных | 14.06.2025 |
