| Номер в госреестре | 76013-19 |
| Наименование СИ | Комплекты мер для поверки приборов для измерения кабеля |
| Обозначение типа СИ | VisioCablePro VCPX5 и VCPLab |
| Изготовитель | "iiM AG", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 12.09.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты мер для поверки приборов для измерения кабеля марки VisioCablePro VCPX5 и VCPLab (далее - комплекты мер) предназначены для воспроизведения внешнего диаметра при поверке приборов для измерения кабеля марки VisioCablePro VCPX5 и VCPLab.
Комплекты мер представляют собой два набора, оба выполнены в виде стеклянных пластин с нанесенными на них кольцами с известными диаметрами. Внутри колец вырезан шестигранник. Шестигранник служит для закрепления мер на поворотном столе координатноизмерительной машины. На одной пластине нанесены кольца с диаметрами 20 и 60 мм. Второй набор выполнен в виде стеклянной пластины, с нанесенными на ней девятью кольцами с известными диаметрами.
Комплекты мер служат для поверки приборов для измерения кабеля марки VisioCablePro VCPX5 и VCPLab.
Пломбирование комплектов мер не предусмотрено.
0,5 1,0 1.5 2,0 3.0 4.0
О о О
о О
О О
50 -

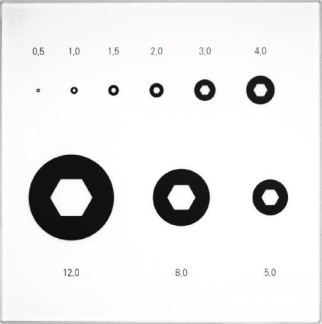

Рисунок 1 - Общий вид комплектов мер для поверки приборов для измерения кабеля марки VisioCablePro: стеклянная пластина № 1 (а) и стеклянная пластина № 2 (б)
Рисунок 2 - Общий вид кейса для хранения и транспортировки комплектов мер для поверки приборов для измерения кабеля марки VisioCablePro VCPX5 и VCPLab
отсутствует.
комплектов мер представлены в таблицах 1, 2 и 3.
Таблица 1 - Метрологические характеристики стеклянной пластины №1
| Наименование характеристики | Значение | |
| Номинальный диаметр, мм | от 19,95 до 20,05 | от 59,95 до 60,05 |
| Пределы допускаемой абсолютной погрешности воспроизведения диаметров мер, мкм | ±7 | |
Таблица 2 - Метрологические характеристики стеклянной пластины №2
| Наименование характеристики | Значение | ||||||||
| Номинальный диаметр, мм | от 0,45 до 0,55 | от 0,95 до 1,05 | от 1,45 до 1,55 | от 1,95 до 2,05 | от 2,95 до 3,05 | от 3,95 до 4,05 | от 4,95 до 5,05 | от 7,95 до 8,05 | от 11,95 до 12,05 |
| Пределы допускаемой абсолютной погрешности воспроизведения диаметров мер, мкм | ±7 | ||||||||
Таблица 3 - Технические характеристики и условия эксплуатации
| Наименование характеристики | Значение |
| Масса, г, не более | |
| Стеклянная пластина № 1 | 23,0 |
| Стеклянная пластина № 2 | 8,0 |
| Г абаритные размеры, мм, не более | |
| -длина: | |
| для стеклянной пластины № 1 | 80 |
| для стеклянной пластины № 2 | 45 |
| -ширина: | |
| для стеклянной пластины № 1 | 80 |
| для стеклянной пластины № 2 | 45 |
| -высота | 2 мм |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С - Относительная влажность воздуха, % без конденсата, не более | от +17 до +23 80 |
| Средняя наработка на отказ, ч, при доверительной вероятности 0,90 | 14000 |
наносится на наружной поверхности упаковочного короба, внутри которого хранятся комплекты мер, методом наклейки и в правом верхнем углу руководства по эксплуатации печатным способом.
Таблица 4 - Комплект поставки комплекта мер
| Наименование | Обозначение | Количество |
| Комплекты мер для поверки приборов для измерения кабеля марки VisioCablePro VCPX5 и VCPLab в кейсе | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 203-11-2018 | 1 экз. |
осуществляется по документу МП 203-11-2018 «Комплекты мер для поверки приборов для измерения кабеля марки VisioCablePro VCPX5 и VCPLab. Методика поверки», утвержденному ФГУП «ВНИИМС» 19 марта 2018 г.
