| Номер в госреестре | 75974-19 |
| Наименование СИ | Приборы щитовые цифровые электроизмерительные |
| Обозначение типа СИ | серии КС |
| Изготовитель | Общество с ограниченной ответственностью "Комплект-Сервис" (ООО "К-С"), г. Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 22.08.2029 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы щитовые цифровые электроизмерительные серии КС (далее - приборы) предназначены для измерений электрических параметров в однофазных и трехфазных электрических сетях переменного тока с отображением результатов измерений в цифровой форме и передачи их по цифровым интерфейсам связи.
Принцип действия приборов основан на измерениях мгновенных значений силы и напряжения переменного тока, преобразовании результатов измерений в цифровую форму при помощи АЦП, дальнейшей их обработке и отображении результатов измерений на жидкокристаллическом индикаторе.
Приборы могут работать с внешними трансформаторами напряжения и тока. Требуемые коэффициенты трансформации устанавливаются пользователем программно.
Основные узлы приборов: входные первичные преобразователи тока и напряжения, АЦП, микропроцессор, дисплей.
Приборы изготавливаются в модификациях, отличающихся функциональным назначением, техническими характеристиками и конструкцией.
Физические величины, измеряемые приборами, представлены в таблице 1.
Таблица 1 - Измеряемые физические величины
| Измеряемая физическая величина | Модификация прибора | ||
| КС72А, КС96А | КС72В, КС96В | КС72М, КС96М | |
| Сила переменного тока | + | + | |
| Напряжение переменного тока | + | + | |
| Частота переменного тока | + | + | + |
| Коэффициент мощности | + | ||
| Активная, реактивная, полная мощность | + | ||
| Примечания «+» - функция присутствует; Приборы КС72М дополнительно могут индицировать активную и реактивную энергию прямого и обратного направлений; Приборы КС96М дополнительно могут индицировать активную и реактивную энергию прямого и обратного направлений; реактивную энергию в четырех квадрантах; чередование фаз; суммарный коэффициент нелинейных искажений (THD); коэффициенты n-ых гармонических составляющих напряжения и силы тока, где n от 2 до 63 | |||
Конструктивно приборы выполнены в диэлектрических пластиковых корпусах для щитового монтажа.
На передней панели приборов расположены дисплей и кнопки управления и настройки.
На задней панели расположены клеммы для подключения в измерительную цепь, клеммы для подключения питания прибора, клеммы цифрового интерфейса RS-485 (протокол Modbus RTU).
Модификация КС72М дополнительно имеет импульсные выходы. Модификация КС96М дополнительно имеет импульсные выходы, дискретные входы и релейные выходы.
Информация о модификации прибора содержится в коде полного условного обозначения, структура которого представлена на рисунке 1.

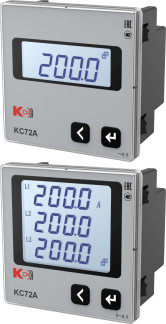

Общий вид приборов представлен на рисунках 2- 15.
Приборы не имеют подвижных частей и работоспособны при установке в любом положении к горизонту.
Приборы относятся к ремонтируемым и восстанавливаемым изделиям.
Пломбирование приборов щитовых цифровых электроизмерительных серии КС не предусмотрено.
КСП □ - □ □ □ - □ - □ - □
Схема подключения: 3.3 - 3-фазная 3-проводная; 3.4 - 3-фазная 4-проводная
2)
Номинальное напряжение или коэффициент трансформации
Номинальный ток или коэффициент трансформации
Код напряжения питания: 1 - напряжение постоянного или переменного тока от 80 до 270 В; 2 - напряжение постоянного тока от 19 до 50 В
Код жидкокристаллического индикатора: 1 - однострочный; 3 - трехстрочный_
ту
Код цифрового интерфейса связи: К - RS-485; Х - нет
Код измеряемой величины: А - сила переменного тока; В -напряжение переменного тока; М - все величины из таблицы 1
Код габаритных размеров лицевой панели прибора, мм: 72 - 72x72; 96 - 96x96
Рисунок 1 - Структура кода полного условного обозначения приборов серии КС Примечания к рисунку 1
1) - Для прибора многофункционального возможно исполнение только с RS-485;
2) - Указывается для трехфазных модификаций.
Рисунок 6 - Общий вид приборов КС72В (однофазная модификация)
Рисунок 7 - Общий вид приборов КС72В (трехфазная модификация)
Рисунок 11 - Общий вид приборов КС96М
Рисунок 10 - Общий вид приборов КС72М
Рисунок 14 - Общий вид приборов КС96В. (трехфазная модификация). Вид сзади
Приборы работают под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. ПО заносится в защищенную от записи память микроконтроллера приборов предприятием-изготовителем и недоступно для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение для модификаций | ||
| КС72А, КС96А | КС72В, КС96В | КС72М, КС96М | |
| Идентификационное наименование ПО | - | - | - |
| Номер версии (идентификационный номер ПО) | Не ниже 3002 | Не ниже 1003 | |
| Цифровой идентификатор ПО | - | - | - |
Таблица 3 - Параметры электрической сети и номинальные значения измеряемых величин для приборов серии КС_
| Наименование характеристики | Значение | |
| Номинальный фазный ток, 1ном, А | Для приборов трансформаторного включения | 1; 5 |
| Для приборов прямого включения | 1; 2; 3; 4; 5 | |
| Номинальное напряжение, ином, В | Для приборов трансформаторного включения | 100/V3; 100 |
| Для однофазных приборов прямого включения | 50; 100; 150; 250; 400; 500 | |
| Для трехфазных приборов прямого включения | 100/V3; 100; 220/V3; 220; 380/V3; 380; 660/V3; 660 | |
| Примечание - Схема подключения к электрической сети для трехфазных модификаций: 3-фазная 3-проводная или 3-фазная 4-проводная | ||
Пределы допускаемой основной погрешности измерений для приборов серии КС (кроме КС72М, КС96М) представлены в таблице 4.
Нормирующее значение при определении приведенной погрешности принимается равным номинальному значению измеряемой физической величины.
Таблица 4 - Метрологические характеристики приборов серии КС (кроме КС72М, КС96М)
| Измеряемая физическая величина | Диапазон измерений | Пределы допускаемой основной погрешности измерений 1) |
| Сила переменного тока, А | от °,005-1ном до 1,2Тном | Y = ±0,5 % |
| Напряжение переменного тока, В | от 0,05-ином до 1,2'Uном | Y = ±0,5 % |
| Частота переменного тока, Гц | от 45 до 55 Гц 2) | А = ±0,01 Гц |
| Примечания 1) обозначение погрешностей: у - приведенная; А - абсолютная; 2) в диапазоне от 0,3-1ном до 1,2-1ном и от 0,3-ишм до 1,2-Ином; Погрешность приборов нормируется без учета погрешностей трансформаторов тока и напряжения | ||
| Влияющий фактор | Пределы допускаемой дополнительной погрешности измерений 1) | |
| Сила и напряжение переменного тока | Частота переменного тока | |
| Отклонение температуры окружающего воздуха от нормальной (20±5 °С) в пределах рабочего диапазона температур | ±0,25 % (у)/10 °С | ±0,005 Гц (А)/10 °С |
| Повышенная влажность 95 % при температуре +35 °С | ±0,25 % (у) | ±0,005 Гц (А) |
| Примечание - 1) обозначение погрешностей: у - приведенная; А - абсолютная | ||
Пределы допускаемой основной погрешности измерений для модификаций КС72М, КС96М представлены в таблице 6.
Таблица 6 - Метрологические характеристики модификаций КС72М, КС96М
| Измеряемая физическая величина | Диапазон измерений | Пределы допускаемой основной погрешности измерений 1) |
| Сила переменного тока (фазный ток), А | от °,02-1ном до 1,2-1ном | у = ±0,5 % |
| Напряжение переменного тока (фазное/линейное), В | от 0,2^ином до 1,2^Ином | у = ±0,5 % |
| Частота переменного тока, Гц | от 45 до 55 Гц 2) | А = ±0,01 Гц |
| Коэффициент мощности | от -1 до -0,1 и от 0,1 до 1 3) | у = ±1,0 % |
| Активная мощность 4), Вт | от 0,02 1ном до 1,2 1ном и от 0,8 ином до 1,2 Цном | у = ±0,5 % |
| Реактивная мощность 5), вар | у = ±0,5 % | |
| Полная мощность, В-А | у = ±0,5 % | |
| Примечания 1) обозначение погрешностей: у - приведенная; А - абсолютная; 2) в диапазоне от 0,2-ИШм до 1,2-Ином; 3) в диапазоне от 0,2-1ном до 1,2-1ном и от 0,8-иШм до 1,2-Ином; 4) при cos ф = 1 (ф=0°); 5) при sin ф = 1 (ф=90°); Погрешность приборов нормируется без учета погрешностей трансформаторов тока и напряжения | ||
Нормирующие значения при определении приведенной погрешности для модификаций КС72М, КС96М представлены в таблице 7.
Таблица 7 - Нормирующие значения при определении приведенной погрешности модификаций КС72М, КС96М_
| Наименование характеристики | Нормирующее значение | |
| 3-фазная 3-проводная схема | 3-фазная 4-проводная схема | |
| Сила переменного тока (фазный ток), А | 1ном | |
| Напряжение переменного тока (фазное), В | - | Цном.ф |
| Напряжение переменного тока (линейное), В | Цном.л | |
| Наименование характеристики | Нормирующее значение | |
| 3-фазная 3-проводная схема | 3-фазная 4-проводная схема | |
| Коэффициент мощности в фазе | 1 | |
| Суммарный коэффициент мощности | ||
| Активная мощность по фазе, Вт | - | ином.ф^1ном |
| Реактивная мощность по фазе, вар | ||
| Полная мощность по фазе, В-А | ||
| Суммарная активная мощность, Вт | V3 •ином.л^1ном | 3^ином.ф^1ном |
| Суммарная реактивная мощность, вар | ||
| Суммарная полная мощность, В-А | ||
Таблица 8 - Дополнительные погрешности модификаций КС72М, КС96М
| Влияющий фактор | Пределы допускаемой дополнительной погрешности измерений^ | |||
| Сила и напряжение переменного тока | Активная, реактивная, полная мощность | Коэффициент мощности | Частота | |
| Отклонение температуры окружающего воздуха от нормальной (20±5 °С) в пределах рабочего диапазона температур | ±0,25 % (у)/ 10 °С | ±0,5 % (у)/10 °С | ±0,005 Гц (А)/ 10 °С | |
| Повышенная влажность 95 % при температуре +35 °С | ±0,25 % (у) | ±0,5 % (у) | ±0,005 Гц (А) | |
| Примечание - 1) обозначение погрешностей: у - приведенная; А - абсолютная | ||||
Таблица 9 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного и постоянного тока, В | от 80 до 270 |
| - частота переменного тока, Гц | 50 |
| - напряжение постоянного тока, В | от 19 до 50 |
| Г абаритные размеры, мм | См. таблицу 9 |
| Масса, кг | См. таблицу 9 |
| Нормальные условия измерений: - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность воздуха, % | от 30 до 80 |
| Рабочие условия измерений: - температура окружающего воздуха, °С | от -20 до +70 |
| - относительная влажность воздуха, % | 95 при +35 °С |
| Средний срок службы, лет | 30 |
| Средняя наработка до отказа, ч | 200 000 |
| Модификация прибора | Г абаритные размеры, мм, (ширинахвысотахглубина) | Масса, кг |
| КС72А, КС72В (однофазные модификации) | 72x72x52 | 0,2 |
| КС96А, КС96В (однофазные модификации) | 96x96x41,5 | 0,2 |
| КС72А, КС72В (трехфазные модификации) | 72x72x52 | 0,2 |
| КС96А, КС96В (трехфазные модификации) | 96x96x41,5 | 0,2 |
| КС72М | 72x72x52 | 0,2 |
| КС96М | 96x96x106,7 | 0,4 |
наносится на лицевую панель прибора, табличку технических данных, титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 11 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор щитовой цифровой электроизмерительный серии КС (модификация по заказу) | - | 1 шт. |
| Упаковочная коробка | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-028-19 | 1 экз. 1) |
| Примечание - 1) при поставке партии в один адрес 1 экз. на 10 приборов | ||
осуществляется по документу ИЦРМ-МП-028-19 «Приборы щитовые цифровые электроизмерительные серии КС. Методика поверки», утвержденному ООО «ИЦРМ» 24.05.2019 г.
Основные средства поверки: установка поверочная универсальная УППУ-МЭ 3.1КМ (регистрационный номер в Федеральном информационном фонде № 57346-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ТУ 4221-005-78481029-2019 Приборы щитовые цифровые электроизмерительные серии КС. Технические условия
