| Номер в госреестре | 75507-20 |
| Наименование СИ | Аппаратура вибродиагностики, мониторинга и защиты |
| Обозначение типа СИ | VC-8000 SETPOINT |
| Изготовитель | "BK Vibro America Inc.", США |
| Год регистрации | 2020 |
| Срок свидетельства | 17.03.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура вибродиагностики, мониторинга и защиты VC-8000 SETPOINT (далее -аппаратура) предназначена для измерений параметров и характеристик вибрации (виброускорения, виброскорости, виброперемещения), частоты вращения и температуры, преобразований сигналов, поступающих от датчиков вибрации, термопреобразователей сопротивления (ТС), термоэлектрических преобразователей (ТП), а также от первичных преобразователей с аналоговыми выходным сигналами, в унифицированные аналоговые сигналы постоянного тока и в цифровой сигнал для передачи данных по протоколам RS-485, Modbus.
Принцип работы аппаратуры основан на осуществлении непрерывного приема, измерения и преобразования входных аналоговых и дискретных сигналов, поступающих от первичных преобразователей (в состав аппаратуры не входят), установленных на объекте измерений, расчете параметров и характеристик вибрации, сравнении измеренных значений с предупредительными и аварийными уставками и выдаче быстродействующих управляющих сигналов аварийной защиты с минимальным временем задержки 100 мс. Аппаратура предназначена для предотвращения аварийных ситуаций при эксплуатации промышленного оборудования.
Аппаратура построена по блочно-модульному принципу и состоит из шасси VC-8000/RCK, модуля питания VC-8000/RCM, модуля связи с внешними устройствами VC-8000/SAM, модуля виброизмерительного VC-8000/UMM и модуля измерения параметров VC-8000/TMM. Аппаратура может иметь модификации под установку 4-х, 8-ми или 16-ти (блоков) модулей. Аппаратура может иметь в своём составе от 1 до 15 модулей VC-8000/UMM/TMM в произвольном сочетании. Общее количество каналов может составлять от 4 до 90. Каждый канал измерительных модулей VC-8000/UMM/TMM можно запрограммировать на выполнение заданных функций.
Модуль питания VC-8000/RCM предназначен для обеспечения питания модулей и коммутации внешних сигналов управления.
Модуль связи VC-8000/SAM предназначен для связи с внешними устройствами, такими, как АСУП, АСУТП, системами диагностики и базами данных.
Модуль виброизмерительный VC-8000/UMM представляет собой модуль мониторинга оборудования, поддерживающий выходы токовихревых преобразователей, пьезоэлектрических (зарядовых, ICP) преобразователей вибрации, сейсмических преобразователей, трансмиттеров с замкнутым контуром питания (от 4 до 20) мА. Модуль имеет 4 входных канала и 8 выходных каналов (4 унифицированных аналоговых выхода (от 4 до 20) мА и 4 релейных выхода типа «сухой контакт»).
Модуль измерения параметров VC-8000/TMM представляет собой модуль мониторинга температуры, предназначенный для измерений и преобразований сигналов, поступающих от ТС, ТП, а также от первичных преобразователей с аналоговыми выходными сигналами (сила постоянного тока (от 4 до 20)) мА. К модулю могут быть подключены от 1 до 6 различных типов температурных датчиков: ТС с номинальными значениями сопротивления при 0 °С равными 10 Ом, 100 Ом, 120 Ом (2-х, 3-х, 4-х проводная схема подключения) или ТП (с НСХ типов «E», «J», «K», «T»). Модуль имеет 6 входных каналов и 10 выходных (6 унифицированных аналоговых выходов (от 4 до 20 мА) и 4 релейных выхода типа «сухой контакт»), а также USB-порт для конфигурации модуля с внешнего компьютера.
Измерительный модуль UMM имеет выходные каналы с преобразованием входного сигнала в унифицированный токовый сигнал (от 4 до 20 мА), реле типа «сухой контакт», выходные буферизированные каналы без преобразования входного сигнала для передачи в автоматизированные системы управления технологическими процессами, а также USB-порт для конфигурации модуля с внешнего компьютера.
Дополнительно аппаратура может оснащаться лицевой панелью с цветным сенсорным дисплеем для визуального контроля работы каналов, графического отображения измеренных и рассчитанных параметров, а также работе релейных выходов. При исполнении аппаратуры под установку 4-х (блоков) модулей дисплей размещается на боковой панели.

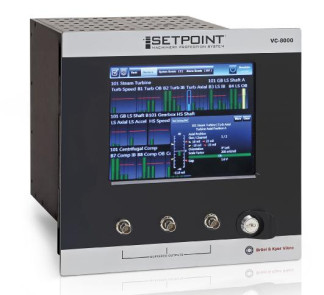

Общий вид аппаратуры вибродиагностики, мониторинга и защиты VC-8000 SETPOINT с дисплеем на переднее панели и место нанесения знака утверждения типа приведены на рисунке
[ДТМ1 Г|Л-Ытг|
__
■ _ JaMT^M
1. Общий вид аппаратуры вибродиагностики, мониторинга и защиты VC-8000 SETPOINT без дисплея и место нанесения знака утверждения типа приведены на рисунке 2. Пломбирование аппаратуры не предусмотрено.
Программное обеспечение (далее - ПО) служит для передачи, обработки, визуализации и хранения информации, поступающей от первичных преобразователей. Аппаратура VC-8000 SETPOINT имеет встроенное и внешнее ПО. Встроенное ПО представляет собой микропрограммы, предназначенные для обеспечения функционирования модулей аппаратуры, управления настройками, преобразования сигналов и обмена данными. Оно является метрологически значимым. Внешнее ПО, устанавливаемое на персональный компьютер, позволяет конфигурировать настройки аппаратуры, регистрировать и сохранять результаты измерений и не является метрологически значимым.
Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой системы и процессом измерений. Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Микропрограмма (встроенное) | |
| Идентификационное наименование ПО | VC-8000 SETPOINT |
| Номер версии ПО | не ниже 6.1.23.0 |
| «Настройка и обслуживание VC-8000 SETPOINT» (внешнее) | |
| Идентификационное наименование ПО | «Настройка и обслуживание VC-8000 SETPOINT» |
| Номер версии ПО | не ниже 6.1.23.0 |
Таблица 2 - Метрологические характеристики аппаратуры вибродиагностики, мониторинга и защиты VC-8000 SETPOINT при использовании модуля VC-8000/UMM_
| Наименование характеристики | Значение |
| Диапазоны значений коэффициента преобразования: - виброускорения, мВ/(мс- ) - виброскорости, мВ/(ммс-1) - виброперемещения, мВ/мкм | от 0,55 до 51 от 0,2 до 62 от 0,24 до 19,6 |
| Диапазоны измерений: 1) 2 - виброускорения , м/с - виброскорости2), мм/с - виброперемещения3), мкм | от 0,1 до 98 от 0,1 до 600 от 1 до 4000 |
| Диапазон рабочих частот, Гц | от 0,2 до 20000 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений виброускорения, виброскорости, виброперемещения в диапазоне рабочих частот, % | ±1 |
| Максимальное значение входного напряжения переменного тока, В | 12 |
| Максимальное значение входного напряжения постоянного тока, В | 24 |
| Диапазон измерений относительного смещения4-*, мм | от 0 до 6 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений относительного смещения, % | ±1 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений виброускорения, виброскорости, виброперемещения, относительного смещения, вызванной изменением температуры окружающей среды, отличной от нормальных условий измерений, % | ±1 |
| Диапазон измерений частоты вращения, об/мин | от 5 до 100 000 |
| Пределы допускаемой основной абсолютной погрешности измерений частоты вращения, об/мин: - от 5 до 30 включ. об/мин - св. 30 до 7500 включ. об/мин | ±0,5 ±1 |
| Пределы допускаемой основной относительной погрешности измерений частоты вращения, %, для диапазона: - св. 7500 до 60 000 включ. об/мин - св. 60 000 до 100 000 об/мин | ±0,1 ±0,2 |
| Пределы допускаемой дополнительной относительной погрешности измерений частоты вращения, вызванной изменением температуры окружающей среды, отличной от нормальных условий измерений, % | ±1 |
| Наименование характеристики | Значение |
| Диапазон измерений сигналов силы постоянного тока, мА | от 4 до 20 |
| Цена единицы младшего разряда индикации силы постоянного тока, А | 0,001 |
| Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, мА | ±1 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного тока, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне от -20 до +65 °С, мА | ±1 |
| Примечание: 1) 2 ’ - при заданном значении коэффициента преобразования 10,2 мВ/(мс" ); 2) - при заданном значении коэффициента преобразования 8 мВ/(ммс-1); 3) - при заданном значении коэффициента преобразования 4 мВ/мкм; 4) - при заданном значении коэффициента преобразования 4 мВ/мкм. | |
Таблица 3 - Метрологические характеристики аппаратуры вибродиагностики, мониторинга и защиты VC-8000 SETPOINT при использовании модуля VC-8000/TMM_
| Наименование характеристики | Значение |
| Диапазоны измерений температуры в зависимости от типа НСХ ТС(1), °С: - для Pt100 (а=0,00385 °С-1) - для Pt100 (а=0,00392 °С-1) - для Ni120 (а=0,00672 °С-1) - для Cu10 (а=0,00427 °С-1) - для Cu100 (а=0,00426 °С-1) | от -200 до +850 от -200 до +700 от -80 до +260 от -100 до +260 от -50 до +200 |
| Диапазоны измерений температуры в зависимости от типа НСХ ТП(1), °С: - для «Е» - для «J» - для «К» - для «T» | от -100 до +1000 от 0 до +760 от 0 до +1370 от -160 до +400 |
| Пределы допускаемой основной абсолютной погрешности измерений сигналов ТС и ТП, °C | ±3 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений температуры при изменении температуры окружающей среды от нормальных условий измерений в диапазоне от -20 до +65 °С, °С | ±1 |
| Диапазон измерений сигналов силы постоянного тока, мА | от 4 до 20 |
| Цена единицы младшего разряда индикации силы постоянного тока, А | 0,001 |
| Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, мА | ±1 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного тока, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне от -20 до +65 °С, мА | ±1 |
| Примечания: (1) Типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009/МЭК 60751 и ГОСТ Р 8.585-2001/МЭК 60584-1:2013 соответственно, кроме типов НСХ Cu10, Ni120, Pt100 (а=0,003926 °С-1). | |
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающей среды, °С | от -20 до +65 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - 16-модульное исполнение | 415x217x230 |
| - 8-модульное исполнение | 211x217x230 |
| - 4-модульное исполнение | 110x217x230 |
| Масса, кг, не более: - 16-модульное исполнение | 7,2 |
| - 8-модульное исполнение | 4,8 |
| - 4-модульное исполнение | 2,4 |
| Средний срок службы, лет, не менее | 20 |
| Маркировка взрывозащиты | 2Ex nA nC IIC T3 Gc X |
наносится на корпус аппаратуры методом наклейки и на руководство по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Количество |
| Аппаратура вибродиагностики, мониторинга и защиты VC-8000 SETPOINT | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 204/3-21-2019 | 1 экз. |
| Программное обеспечение | 1 шт. |
осуществляется по документу МП 204/3-21-2019 «Аппаратура вибродиагностики, мониторинга и защиты VC-8000 SETPOINT. Методика поверки», утвержденному ФГУП «ВНИИМС» 23 декабря 2019 г.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10), мультиметр 3458А (рег. № 25900-03); калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (рег. № 52489-13), калибратор многофункциональный CE мод. CED7000 (рег. № 57455-14), мера электрического сопротивления постоянного тока многозначная МС 3070-3 (рег. № 50281-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Техническая документация BK Vibro America Inc, США
| Зарегистрировано поверок | 28 |
| Поверителей | 3 |
| Актуальность данных | 02.11.2025 |
