| Номер в госреестре | 74086-19 |
| Наименование СИ | Преобразователи давления |
| Обозначение типа СИ | PU-01N.1.1.1.G |
| Изготовитель | "Profimess GmbH", Германия |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления PU-01N.1.1.1.G с аналоговым выходом предназначены для непрерывных измерений и преобразования избыточного давления жидких, газообразных сред в аналоговый выходной сигнал в системах воздухо и водоподготовки газотурбинных установок SGT5-2000E, находящихся на Грозненской ТЭС, г. Грозный.
Принцип действия преобразователей давления PU-01N.1.1.1.G заключается в том, что под воздействием измеряемого давления происходит изменение электрического сопротивления пьезорезистивного чувствительного элемента, которое усиливается и преобразуется в нормированный выходной сигнал 4-20 мА, пропорциональный давлению.
Преобразователи давления PU-01N.1.1.1.G конструктивно выполнены в едином герметичном корпусе из нержавеющей стали, исключающем несанкционированный доступ.

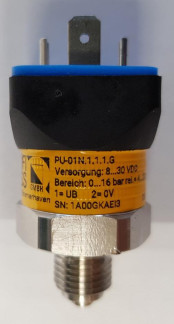

Фотография общего вида преобразователя давления PU-01N.1.1.1.G представлена на рисунке 1.
Программное обеспечение (далее -ПО) преобразователя давления является встроенным и метрологически значимым.
Встроенное ПО установлено в энергонезависимой памяти на заводе - изготовителе во время производственного цикла, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации изменению не подлежит.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | software |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | не используется |
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «высокий» по Р 50.2.077-2017.
Метрологические и технические характеристики приведены в таблице 2 и 3.
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 |
| Пределы основной допускаемой приведенной к ВПИ погрешности,% | ±0,5 |
| Пределы дополнительной допускаемой приведенной к ВПИ погрешности, вызванной отклонением температуры от нормальных условий (от 0 до +80 °С), %/ 10 °С | ±1,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -30 до +100 не более 75 от 84 до 106,7 |
Таблица 3 - Основные технические характеристики
| Выходной сигнал: - аналоговый, в виде постоянного электрического тока, мА | от 4 до 20 |
| Диапазон напряжений питания постоянного тока, В | от 8 до 30 |
| Габаритные размеры (диаметрхвысота), мм, не более: | 29x67 |
| Масса, кг, не более: | 0,08 |
наносится на титульный лист паспорта типографским способом.
Комплектность преобразователя давления PU-01N.1.1.1.G представлена в таблице 4.
| Наименование | Обозначение | Количество |
| Преобразователи давления PU-01N.1.1.1.G №№ 1A00GKAEI3, 1A00GKARA2M, 1A00GK9WNJ4, 1A00GKA4II8, 1A00GKB8XIS | PU-01N.1.1.1.G | 6 шт. |
| Паспорт | - | 6 экз. |
осуществляется по документу МИ 1997-89 «Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
Манометры грузопоршневые МП-2,5 (Регистрационный № 58794-14).
Манометры грузопоршневые МП-60 (Регистрационный № 52189-16).
Мультиметр цифровой прецизионный 8508А, (Регистрационный № 25984-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую поверхность корпуса преобразователя давления PU-01N.1.1.1.G и (или) на свидетельство о поверке или паспорт.
приведены в эксплуатационном документе.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 23 |
| Поверителей | 2 |
| Актуальность данных | 13.08.2025 |
