| Номер в госреестре | 73981-19 |
| Наименование СИ | Спектрометры рентгенофлуоресцентные последовательного типа |
| Обозначение типа СИ | S6 JAGUAR |
| Изготовитель | "Bruker AXS GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 11.02.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры рентгенофлуоресцентные последовательного типа S6 JAGUAR (далее -спектрометры) предназначены для измерения массовой доли элементов в металлах, сплавах, порошках и жидкостях, в различных твердых материалах в соответствии с аттестованными (стандартизованными) методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).
Описание средства измерения
Принцип действия спектрометров основан на регистрации интенсивности вторичного рентгеновского излучения образца, возбуждаемого излучением рентгеновской трубки. Возбужденное в образце вторичное (флуоресцентное характеристическое) излучение попадает на кристалл-анализатор (монокристалл, срезанный по определенной кристаллографической плоскости или многослойные структуры). В результате дифракции на кристалл-анализаторе излучение разлагается в спектр (в соответствии с уравнением Вульфа-Брэгга). По положению и интенсивности линий в спектре проводится определение массовой доли элементов.
Конструктивно спектрометр выполнен в виде настольного прибора, состоящего из рентгеновской трубки с источником питания (генератором), камеры для измерения с автоматическим или ручным устройством загрузки образцов, детекторным блоком и усилителями, системы разложения в спектр флуоресцентного излучения, системы регистрации интенсивности флуоресцентного излучения.
В качестве источника рентгеновского излучения в спектрометре используется рентгеновская трубка. В базовой комплектации на спектрометрах используется рентгеновская трубка с родиевым анодом и максимальной мощностью 400 Вт (Umax=50 кВ, Imax=17 мА), в качестве опции спектрометры могут оснащаться рентгеновскими трубками с хромовым или молибденовым анодом. Спектрометры оснащаются 4-х позиционным сменщиком кристалл-анализаторов. Выбор кристалл-анализаторов зависит от круга интересующих элементов (от фтора до америция). В зависимости от предполагаемых задач спектрометры оснащаются пропорциональным и (или) полупроводниковым детекторами. Для анализа жидких проб и порошков спектрометр может оснащаться системой гелиевой (азотной) продувки камеры для образцов с возможностью настройки скорости потока газа. Управление процессом измерения и контроль состояния прибора осуществляется посредством внешнего компьютера или (и) опционального встроенного сенсорного экрана. Конструкция спектрометров обеспечивает безопасные условия работы. Анализируемые образцы могут подаваться в ручном режиме (Manual), а также спектрометры могут комплектоваться координатными автосамплерами, с возможностью подключения к системам автоматической пробоподготовки.
При максимальном напряжении и токе рентгеновской трубки мощность эквивалентной дозы рассеянного рентгеновского излучения на расстоянии 10 см от внешней поверхности корпуса не превышает 1 мкЗв/ч.

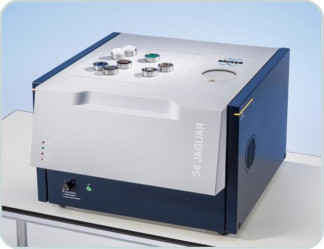

Общий вид средства измерений, обозначение места нанесения знака поверки представлены на рисунке 1.
а) б
Рисунок 1 - Общий вид спектрометров (а - ручной загрузчик образцов, б - координатный автосамплер)
Пломбирование спектрометров не предусмотрено.
Спектрометры оснащены автономным программным обеспечением SPECTRA.ELEMENTS. Все ПО является метрологически значимым и выполняет следующие функции: управление спектрометром; установка режимов работы спектрометра; построение калибровочных зависимостей; расчет содержания определяемого компонента; обработка, хранение и передача результатов измерений; проведение диагностических тестов спектрометра.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SPECTRA.ELEMENTS |
| Номер версии (идентификационный номер) ПО | не ниже 3.0* |
| Цифровой идентификатор ПО | Описание |
| * Версия ПО может иметь дополнительные буквенные или цифровые суффиксы. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значение |
| Регистрируемые элементы | от фтора (z=9) до америция (z=95) |
| Чувствительность, кимп/(смА%), не менее: | |
| - Cu (на линии Ка) | 0,4 |
| - Cr (на линии Ка) | 1,0 |
| Предел допускаемого относительного СКО | |
| выходного сигнала*, %: | |
| - Си (на линии Ка) | 1,0 |
| - Cr (на линии Ка) | 0,8 |
| * Примечание - При измерении скорости счёта импульсов для элементов меди и хрома с помощью ГСО 8876-2007 стандартного образца стали легированной (индекс СО ЛГ58). | |
| Наименование характеристик | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | от 47 до 63 |
| Потребляемая мощность, В • А, не более | 1000 |
| Габаритные размеры (с ручной загрузкой образцов/с автосамлером), мм, не более: | |
| - высота | 510/800 |
| - ширина | 670/670 |
| - длина | 740/740 |
| Масса (с ручной загрузкой образцов/ с | |
| автосамлером), кг, не более | 132/147 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +17 до +29 |
| - относительная влажность, %, не более | 80 |
наносится на титульный лист руководства по эксплуатации печатным способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрометр рентгенофлуоресцентный последовательного типа S6 JAGUAR (конфигурация согласно заказу) | S6 JAGUAR | 1 шт. |
| Запасные части, расходуемые материалы и прочие принадлежности | ЗИП | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Методика поверки | МП 75-251-2018 | 1 экз. |
| Персональный компьютер | PC | Опция |
| Сенсорный экран управления | - | Опция |
| Система охлаждения | - | Опция |
| Система вакуумирования и гелиевой продувки | Опция |
осуществляется по документу МП 75-251-2018 «ГСИ. Спектрометры рентгенофлуоресцентные последовательного типа S6 JAGUAR. Методика поверки», утвержденному ФГУП «УНИИМ» 29 августа 2018 г.
Основные средства поверки:
- ГСО 8876-2007 стандартный образец стали легированной (индекс ЛГ58) (интервал аттестованных значений массовой доли элементов от 0,039 % до 23,4 %, интервал границ абсолютной погрешности аттестованных значений при Р=0,95 от ±0,0018 % до ±0,3 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых спектрометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на боковую панель спектрометра.
Техническая документация фирмы-изготовителя «BRUKER AXS GmbH», Германия
| Зарегистрировано поверок | 10 |
| Поверителей | 3 |
| Актуальность данных | 24.10.2025 |
