| Номер в госреестре | 73698-18 |
| Наименование СИ | Виброанализаторы |
| Обозначение типа СИ | "ПРОТОН-СПП" |
| Изготовитель | Общество с ограниченной ответственностью «Балтех» (ООО «Балтех»), г. Санкт-Петербур |
| Год регистрации | 2018 |
| Срок свидетельства | 25.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Виброанализаторы «ПРОТОН-СПП» (далее виброанализатор) предназначены для измерения среднеквадратических значений (СКЗ) виброускорения и виброскорости.
Принцип действия виброанализатора основан на преобразовании вибрации контролируемого агрегата в электрический сигнал, пропорциональный виброускорению, и дальнейшей его обработке.
Виброанализатор состоит из измерительного блока и первичных преобразователей. В измерительном блоке осуществляется формирование аналоговых сигналов, поступающих от первичных преобразователей, однократное интегрирование, преобразование сигналов в цифровую форму и передача данных на компьютер. Измерительный блок имеет два канала: канал измерения характеристик вибрации и канал определения частоты вращения. Канал измерения характеристик вибрации предназначен для работы с преобразователями пьезоэлектрическими виброизмерительными ДН-4-М1 (регистрационный № 35011-07), изготавливаемыми ООО «Измеритель», г. Таганрог, и вибропреобразователями АР 1040-01 (регистрационный № 63426-16), изготавливаемые ООО «ГлобалТест», г. Саров, (далее вибропреобразователи).

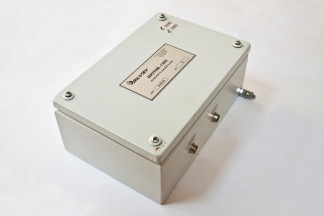

Вибропреобразователи представляют собой пьезоэлектрические акселерометры инерционного типа, использующие прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь. Общий вид измерительного блока представлен на рисунке 1.
Л,
| Место | ||
| Место | нанесения знака | |
| пломбиро- | Рисунок 1- Общий вид измерительного блока | утверждения |
| вания | типа |
Программное обеспечение (ПО) служит для обработки, визуализации и архивации информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с виброанализатором.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой виброанализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПРОТОН-СПП |
| Номер версии (идентификационный номер) ПО | не ниже 2.4хх |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
| Наименование характеристики | Значения |
| Диапазон измерений СКЗ виброускорения, м/с2 | от 0,05 до 100 |
| Диапазон измерений СКЗ виброскорости, мм/с | от 0,05 до 50 |
| Диапазон рабочих частот, Гц | от 50 до 10000 |
| Пределы допускаемой основной относительной погрешности по каналам измерения виброускорения и виброскорости на базовой частоте 80 Гц в диапазонах измерений, % | ±4 |
| Пределы допускаемой основной относительной погрешности по каналам измерения виброускорения и виброскорости в диапазоне рабочих частот, % | ±5 |
| Границы допускаемой основной относительной погрешности по каналам измерения виброускорения и виброскорости в рабочих диапазонах измеряемых значений и частот при доверительной вероятности 0,95, % | ±10 |
| Пределы допускаемой дополнительной относительной погрешности по каналам измерения виброускорения и виброскорости, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, %/10° С | ±2 |
| Нормальные условия измерений: температура окружающей среды, °С | от +15 до +35 |
| Условия эксплуатации: температура окружающей среды, °С | от +5 до +45 |
| Параметры электрического питания: -напряжение переменного тока, В - частота переменного тока, Гц | от 120 до 240 50±0,5 |
| Потребляемая мощность, В А, не более | 80 |
| Г абаритные размеры измерительного блока (длина х ширина х высота), мм | 300 х 130 х 200 |
| Масса измерительного блока, кг | 2,1 |
наносится на корпус измерительного блока.
Таблица 3 - Комплектность виброанализатора «ПРОТОН-С1Ш»
| Наименование | Обозначение | Кол-во |
| Виброанализатор | «ПРОТОН-СПП» | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт | 1 экз. | |
| Методика поверки | АСКТ.400.000.000МП | 1 экз. |
| ЗИП | По согласованию с заказчиком |
осуществляется по документу АСКТ.400.000.000 МП «Виброанализатор «ПРОТОН-СПП». Методика поверки», утвержденному ФГУП «ВНИИМС» 29.08.2018 г.
Основные средства поверки: поверочная вибрационная установка 2 разряда по ГОСТ Р 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.800-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1 • 10-1 + 2-104 Гц»
Технические условия ТУ 26.51.66-041-53292586-2018 «Виброанализатор «ПРОТОН-
СПП»
| Зарегистрировано поверок | 326 |
| Поверителей | 25 |
| Актуальность данных | 24.06.2025 |
