| Номер в госреестре | 73634-18 |
| Наименование СИ | Анализатор частотных характеристик |
| Обозначение типа СИ | Solartron 1254 |
| Изготовитель | "Solartron Analytical", Великобритания |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализатор частотных характеристик Solartron 1254 предназначен для измерений напряжения переменного тока, разности фаз.
Принцип действия анализатора основан на формировании и воспроизведении сигнала с известными метрологическими характеристиками и его анализе после прохождения через тестируемое устройство посредством измерений его характеристик.
Конструктивно анализатор выполнен как одноблочная конструкция. Все узлы размещены в пластмассовом корпусе, включая генератор сигналов, 2-х канальный анализатор, вакуумный флуоресцентный дисплей, кнопки переключения режимов работы.

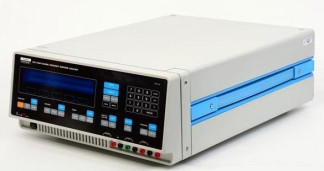

Общий вид анализатора частотных характеристик Solartron 1254, обозначение места нанесения знака утверждения типа, схема пломбировки от несанкционированного доступа приведены на рисунке 1.
| Место нанесения | ||
| знака утверждения | Места | |
| типа | пломбировки |
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Г енератор сигналов | |
| Диапазон частот, Гц | от 0,1 до 1000 |
| Пределы допускаемой относительной погрешности установки частоты | ±110-3 |
| Диапазон установки напряжения переменного тока синусоидального сигнала, В | от 0,1 до 10 |
| Пределы допускаемой абсолютной погрешности установки напряжения переменного тока синусоидального сигнала, В | ±(1,0-10-2 -иГ+0,01) |
| 2-х канальный анализатор | |
| Диапазон частот, Гц | от 0,1 до 1000 |
| Диапазон измерений напряжения переменного тока синусоидального сигнала, В | от 0,1 до 10 |
| Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока синусоидального сигнала, В | ±(1,0-10-2-Ua+0,01) |
| Диапазон измерения разности фаз, градус | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений разности фаз, градус | ±0,5 |
| Здесь: Иг - напряжение на выходе генератора сигналов, В иА - напряжение, измеренное 2-х канальным анализатором, В | |
| Таблица 2 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +15 до +25 80 |
| Масса, кг, не более | 18 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 575x435x200 |
| Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 50 |
наносится на титульный лист руководства по эксплуатации типографским способом и в виде голографической наклейки на переднюю панель анализатора частотных характеристик Solartron 1254.
| Таблица 3 - Комплектность средства изме | рений | |
| Наименование | Обозначение | Количество |
| Анализатор частотных характеристик | Solartron 1254 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-5548-441-2018 | 1 экз. |
осуществляется по документу РТ-МП-5548-441-2018 «ГСИ. Анализатор частотных характеристик Solartron 1254. Методика поверки», утвержденному ФБУ «Ростест-Москва» 23 октября 2018 года.
Основные средства поверки:
- вольтметр цифровой универсальный быстродействующий В7-43 (регистрационный номер в Федеральном информационном фонде 10283-85);
- мультиметр цифровой 34410A (регистрационный номер в Федеральном информационном фонде 47717- 11);
- частотомер универсальный CNT-90 (регистрационный номер в Федеральном информационном фонде 41567-09);
- измеритель разности фаз Ф2-34 (регистрационный номер в Федеральном информационном фонде 9512-84);
- генератор сигналов произвольной формы 33520B (регистрационный номер в Федеральном информационном фонде 53565-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя фирмы «Solartron Analytical»
