| Номер в госреестре | 73493-18 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические теплоизолированные |
| Обозначение типа СИ | РГС-100 |
| Изготовитель | ОАО "Нефтехиммаш", г. Кумертау |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические теплоизолированные РГС-100 предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические теплоизолированные, номинальной вместимостью 100 м .
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки с наружной теплоизоляцией и двух торосферических днищ.
Резервуары установлены на двух седловых опорах.
Заполнение продукта осуществляется через приемный патрубок, расположенный на верхней образующей резервуара.
Выдача продукта осуществляется через раздаточный патрубок, расположенный в нижней части торосферического днища резервуара.
Резервуары РГС-100 с заводскими номерами 69247, 69270 расположены по адресу: 188477, Ленинградская область, Кингисеппский район, Вистинское сельское поселение, Морской торговый порт Усть-Луга, комплекс наливных грузов, АО «Усть-Луга Ойл».

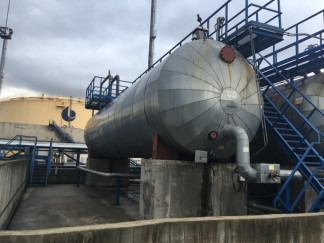

Общий вид резервуаров стальных горизонтальных цилиндрических теплоизолированных РГС-100 представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 100 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический теплоизолированный | РГС-100 | 2 шт. |
| Резервуар стальной горизонтальный цилиндрический теплоизолированный. Паспорт | РГС-100 | 2 экз. |
| Г радуировочная таблица | 2 экз. | |
| Методика поверки | МП 0844-7-2018 | 1 экз. |
осуществляется по документу МП 0844-7-2018 «Инструкция. ГСИ. Резервуары стальные горизонтальные цилиндрические теплоизолированные РГС-100. Методика поверки», утвержденному ФГУП «ВНИИР» 10 сентября 2018 г.
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- сканер лазерный трехмерный SURPHASER 25HSX IR (регистрационный номер 49151-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим теплоизолированным РГС-100
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
