Сигнализаторы загазованности БАРЬЕР, 73287-18

Сигнализаторы загазованности БАРЬЕР (далее - сигнализаторы) предназначены для непрерывного автоматического контроля превышения установленных значений довзрывоопасных концентраций горючих газов (метан, пропан-бутан) и/или предельнодопустимых концентраций оксида углерода в воздухе невзрывоопасных зон производственных, административных, бытовых, общественных, жилых помещений и помещений котельных с выдачей световой и звуковой сигнализации.
Карточка СИ
Номер в госреестре 73287-18
Наименование СИ Сигнализаторы загазованности
Обозначение типа СИ БАРЬЕР
Изготовитель "SHENZHEN LYDIAN TECHNOLOGY CO., LTD", Китай
Год регистрации 2018
Срок свидетельства 30.11.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Сигнализаторы загазованности БАРЬЕР (далее - сигнализаторы) предназначены для непрерывного автоматического контроля превышения установленных значений довзрывоопасных концентраций горючих газов (метан, пропан-бутан) и/или предельнодопустимых концентраций оксида углерода в воздухе невзрывоопасных зон производственных, административных, бытовых, общественных, жилых помещений и помещений котельных с выдачей световой и звуковой сигнализации.

Описание

Принцип действия сигнализаторов:

-    по каналу горючих газов (метан, пропан-бутан) - полупроводниковый, основанный на изменении электрического сопротивления полупроводникового чувствительного элемента пропорционально концентрации горючих газов;

-    по каналу оксида углерода - электрохимический, основанный на измерении реакции оксида углерода с компонентами электрохимической ячейки, вырабатывающей электрический сигнал пропорциональный концентрации оксида углерода.

Сигнализаторы представляют собой стационарные одно/двухканальные приборы непрерывного действия.

Конструктивно сигнализаторы выполнены в пластмассовом корпусе, внутри которого расположены электронный блок, включающий блок питания, один или два (в зависимости от исполнения) измерительных модуля с датчиками газа, элементы свето-звуковой сигнализации, а также предусмотрена возможность установки GSM-модуля и присоединения внешних устройств (в зависимости от исполнения).

Способ отбора пробы - диффузионный.

При превышении содержания порогового значения контролируемого компонента в воздухе, сигнализатор переходит в режим тревоги: формирует звуковые, световые и управляющие сигналы в соответствии с логикой работы сигнализаторов, в том числе отключения (включения) внешних устройств и газового клапана, при наличии GSM-модуля, производит отправку тревожных SMS-сообщений на телефоны Пользователя и Диспетчера. В зависимости от модели, при снижении определяемого компонента в воздухе ниже порогового значения, сигнализация отключается автоматически или вручную оператором. Стабильно мигающий зеленый светодиод ПИТАНИЕ сигнализируют о неисправности сигнализатора.

Сигнализаторы выпускаются следующих моделей: БАРЬЕР-СО, БАРЬЕР-СН4, БАРЬЕР-С, БАРЬЕР-Б(СО/СН4), БАРЬЕР-Б(СО), БАРЬЕР-Б(СН4), БАРЬЕР-Бпро(СН4), БАРЬЕР-Бпро(СО), которые отличаются типом корпуса (А или Б) и дополнительными функциями.

Модели БАРЬЕР-СО, БАРЬЕР-СН4 выполнены в корпусе типа А, внутри которого расположен электронный блок, встроенный модуль с соответствующим датчиком газа СО или СН4, устройство сигнализации, разъемы для присоединения газового клапана и прочих устройств.

Модель БАРЬЕР-С выполнена в корпусе типа А, внутри которого расположен электронный блок, два встроенных модуля с датчиками газа CO и CH4, устройство сигнализации, разъемы для присоединения газового клапана и прочих устройств.

Модели БАРЬЕР-Бпро(СО), БАРЬЕР-Бпро(СН4) выполнены в корпусе типа Б, внутри которого расположен электронный блок, модуль с соответствующим датчиком газа СО, СН4, устройство сигнализации, разъемы для присоединения внешних устройств (в зависимости от исполнения). Дополнительные опции (по заказу): возможность подключения внешних устройств БАРЬЕР-В(СО), БАРЬЕР-В(СН4), БАРЬЕР-В(СО/СН4), внутри которых расположены один/два модуля с соответствующими с датчиками газа CO, СН4; возможность подключения сигнального дублирующего устройства БАРЬЕР-Д; которое дублирует все светозвуковые сигналы сигнализатора, возможность установки модулей СО с одним пороговым значением: СОм(20) (20 мг/м3) или СОм(100) (100 мг/м3). (Рисунок 2).

Модели БАРЬЕР-Б(СО/СН4), БАРЬЕР-Б(СО), БАРЬЕР-Б(СН4) выполнены в корпусе типа Б, внутри которого расположен электронный блок, один или два модуля с соответствующими датчиками CO и/или СН4, устройство сигнализации, разъемы для присоединения внешних устройств (в зависимости от исполнения). Дополнительные опции (по заказу): возможность подключения внешних устройств БАРЬЕР-В(СО), БАРЬЕР-В(СН4), БАРЬЕР-В(СО/СН4), с дополнительным одним/двумя модулями с датчиками CO, СН4, возможность подключения сигнального дублирующего устройства БАРЬЕР-Д; которое дублирует все свето-звуковые сигналы сигнализатора; возможность установки внутреннего GSM-модуля SMS-оповещений; возможность установки модулей СО с одним пороговым значением: СОм(20) (20 мг/м3) или СОм(100) (100 мг/м3).

Пломбирование сигнализаторов не предусмотрено.

Общий вид сигнализаторов загазованности БАРЬЕР представлен на рисунках 1, 2.

Питание

Ф

Тревога

Тест

Ф

ЪЕР-СО

|

3

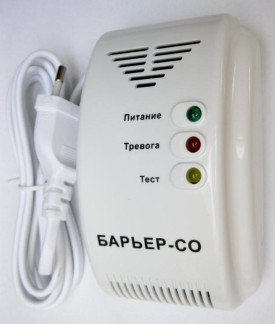

Рисунок 1 - Общий вид сигнализаторов моделей БАРЬЕР-СН4, БАРЬЕР-СО, БАРЬЕР-С в корпусе типа А

null!

©    О

БАРЬЕР

Таблица 1 - Метрологические характеристики сигнализаторов

Определяемый

компонент

Пороги срабатывания сигнализатора

Пределы допускаемой абсолютной погрешности

Время срабатывания сигнализации, с, не более

Метан,

пропан-бутан

Порог 1

10 % НКПР

±5 % НКПР

30

Оксид

Порог 1

20 мг/м3

±5 мг/м3

60

углерода

Порог 2

100 мг/м3

±25 мг/м3

Примечание - НКПР - нижний концентрационный предел распространения пламени, значения НКПР указаны в соответствии с ГОСТ Р МЭК 600 79-20-1-2011 (для метана)_

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Время прогрева сигнализаторов, сек, не более

300

Электропитание сигнализатора от сети переменного тока, В

от 187 до 242

Частота переменного тока, Гц

50

Потребляемая мощность, Вт, не более

5

Габаритные размеры корпуса сигнализаторов, (длинахширинахвысота), мм, не более:

-    для корпуса типа А

-    для корпуса типа Б Масса, кг, не более

120х75х45 140х100х40 0,25

Средний срок службы, лет

5

Наработка на отказ, ч, не менее

25 000

Рабочие условия измерений: температура окружающего воздуха, °С

относительная влажность окружающего воздуха при температуре +25 °С, %

от +1 до +40 от 30 до 85

Знак утверждения типа

наносится на заднюю стенку корпуса сигнализатора в виде наклейки.

Комплектность

Комплектность сигнализаторов представлена в таблице 3.

Таблица 3 - Комплектность сигнализаторов

Наименование

Обозначение

Количество

Сигнализатор загазованности БАРЬЕР

-

1 шт.

Шнур питания

-

1 шт.

Монтажный комплект

-

1 шт.

Устройство внешнее БАРЬЕР-В

-

1 шт.1)

Устройство сигнальное дублирующее БАРЬЕР-Д

-

1 шт.1)

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Методика поверки

ИЦРМ-МП-072-18

1 экз.

1) По отдельному заказу.

Поверка

осуществляется по документу ИЦРМ-МП-072-18 «Сигнализаторы загазованности БАРЬЕР. Методика поверки», утвержденному ООО «ИЦРМ» 18 сентября 2018 г.

Основные средства поверки:

- поверочные газовые смеси ГСО-ПГС состава метан-воздух (ГСО 10704-2015), оксид углерода-воздух (ГСО №10703-2015) в баллонах под давлением;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

Техническая документация изготовителя

Зарегистрировано поверок 2150
Поверителей 21
Актуальность данных 10.06.2025
