Устройства для измерений углов установки колес автомобилей DSP706, DSP708, DSP760T, DSP740T, 73286-18

Устройства для измерений углов установки колес автомобилей DSP706, DSP708, DSP760T, DSP740T (далее - устройства) предназначены для измерений углов установки управляемых и неуправляемых колес автомобилей.
Карточка СИ
Номер в госреестре 73286-18
Наименование СИ Устройства для измерений углов установки колес автомобилей
Обозначение типа СИ DSP706, DSP708, DSP760T, DSP740T
Изготовитель "Hunter Engineering Company", США
Год регистрации 2018
Срок свидетельства 30.11.2024
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Устройства для измерений углов установки колес автомобилей DSP706, DSP708, DSP760T, DSP740T (далее - устройства) предназначены для измерений углов установки управляемых и неуправляемых колес автомобилей.

Устройства обеспечивают измерение следующих параметров:

-    углов развала колес;

-    углов схождения колес;

-    углов продольного наклона оси поворота управляемых колес;

-    углов поперечного наклона оси поворота управляемых колес.

Описание

Действие устройств для измерений углов установки колес автомобилей основано на измерении угловых параметров, определяющих положение колес автомобиля, с помощью электронных и оптоэлектронных датчиков, обладающих необходимой стабильностью в заданном диапазоне измеряемых параметров.

Измерительная система устройств для измерений углов установки колес автомобилей содержит систему электронных и оптоэлектронных датчиков, микропроцессорную систему предварительной обработки результатов измерений, полученных с датчиков. Данные с системы предварительной обработки поступают на вход персонального компьютера, для окончательной обработки и отображения измерительной информации.

Управление процессом измерений осуществляться с персонального компьютера с помощью специального управляющего программного обеспечения (далее - ПО). Некоторые команды могут быть введены непосредственно с измерительных блоков устройства. В память персонального компьютера загружается обновляемая база данных со значениями измеряемых параметров, установленными производителями для различных моделей автомобилей.

Устройства обеспечивают одновременный контроль углового положения в пространстве всех четырех колес автомобиля.

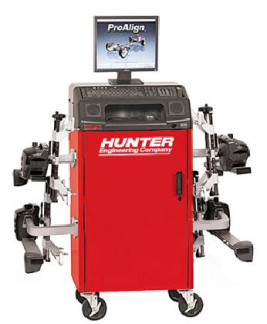

Конструктивно, устройства состоят из приборной стойки и четырех измерительных датчиков - двух передних и двух задних.

Устройства DSP706 и DSP708 - имеют измерительные датчики для легковых автомобилей с 6-ю и 8-ю преобразователями схождения соответственно.

Устройства DSP760T и DSP740T - имеют измерительные датчики для грузовых автомобилей в количестве 6-ти и 4-х штук соответственно.

Приборная стойка имеет передвижной тип конструкции и включает в себя персональный компьютер с устройствами ввода, жидкокристаллический монитор, принтер и зарядное устройства для подзарядки систем питания измерительных датчиков.

Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование стыка между деталями корпуса измерительных блоков, одного из винтов внутри каждого измерительного блока, а также корпуса персонального компьютера, находящегося внутри приборной стойки.

Программное обеспечение

Программное обеспечение «WinAlign» и «ProAlign» (далее - ПО) разработано специально для устройств для измерений углов установки колес автомобилей DSP706, DSP708, DSP760T, DSP740T. ПО служит для управления функциональными возможностями устройств, проведения измерений, обработки и отображения результатов измерений.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

WinAlign

ProAlign

Номер версии (идентификационный номер ПО), не ниже

12.1

1.13.0.149

Цифровой идентификатор ПО

142583C5

142583C5

Алгоритм вычисления цифрового идентификатора ПО

CRC32

CRC32

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Угол развала колес

Диапазон измерений, °

±8

Пределы допускаемой абсолютной погрешности измерений, '

±4

У гол индивидуального схождение колес

Диапазон измерений, °

±4

Пределы допускаемой абсолютной погрешности измерений, '

±2

Наименование характеристики

Значение

У глы суммарного схождения колес

Диапазон измерений, °

±8

Пределы допускаемой абсолютной погрешности измерений, '

±4

Угол продольного наклона оси поворота управляемых колес

Диапазон измерений, °

±19

Пределы допускаемой абсолютной погрешности измерений, '

±5

Угол поперечного наклона оси поворота управляемых колес

Диапазон измерений, °

±19

Пределы допускаемой абсолютной погрешности измерений, '

±5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры измерительных датчиков с консолью (ДхШхВ), мм, не более

-    приборная стойка типа WA

-    приборная стойка типа РА

1778x889x737

1511x584x572

Масса датчиков и консоли, кг, не более

206

Диапазон рабочих температур, °С

от +5 до +35

Требования по электропитанию:

-    напряжение питания переменного тока, В

-    частота переменного тока, Гц

^^гч + 10 %

220 -15 %

50±1

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом печати и на приборную стойку методом наклеивания.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Устройство для измерений углов установки осей и колес автомобилей (модификация в зависимости от заказа потребителя)

1 шт.

Приборная стойка (модификация в зависимости от заказ потребителя)

1 шт.

Персональный компьютер с устройствами ввода и вывода информации

1 шт.

Комплект принадлежностей и приспособлений

-

1 шт.

Руководство по эксплуатации на русском языке

-

1 экз.

Методика поверки

МП АПМ 83-18

1 экз.

Поверка

осуществляется по документу МП АПМ 83-18 «Устройства для измерений углов установки колес автомобилей DSP706, DSP708, DSP760T, DSP740T. Методика поверки», утверждённому

ООО «Автопрогресс-М» «14» сентября 2018 г.

Основные средства поверки:

-    квадрант оптический КО-60М, ±120°, ПГ ±30'' (рег. № 26905-04);

-    установки угломерные на основе столов поворотных СТ-9 (рег. № 72318-18).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация «Hunter Engineering Company», США
