Датчики температуры многоточечные цифровые АДТ-01, 72983-18

Назначение

Датчики температуры многоточечные цифровые АДТ-01 (далее - датчики или АДТ-01) предназначены для измерений температуры протяженного объекта в нескольких точках с возможностью передачи измеренных значений для последующей обработки, анализа и хранения.

Описание

Принцип действия датчиков основан на преобразовании электрических сигналов, генерируемых чувствительными элементами (ЧЭ) пропорционально измеряемой температуре, в цифровой код при помощи аналогово-цифрового преобразователя (АЦП).

Датчики состоят из цепочки преобразователей температуры (ПТ), последовательно соединенных отрезками самонесущего электрического кабеля. Каждый ПТ содержит в себе ЧЭ, АЦП и энергонезависимое запоминающее устройство. В энергонезависимом запоминающем устройстве содержатся уникальные данные каждого ЧЭ - идентификационный код (ИК), нормирующие коэффициенты индивидуальной статической характеристики (НКИСХ) и текущее месторасположение в кабеле.

Подключение внешнего устройства считывания данных измерений (АДТ-РИ) или присоединение кабеля датчика к измерительной магистрали или локальной сети предприятия осуществляется через герметичный разъем или клеммную коробку, размещенные на конце кабеля. С внешнего устройства может осуществляться доступ к уникальным данным датчиков: ИК - в режиме чтения, НКИСХ и расположение в кабеле датчика - в режиме чтения и записи.

Шаг расположения ПТ по длине кабеля может быть произвольным, в соответствии с требованиями заказчика или в стандартном исполнении в соответствии с п. 6.8 ГОСТ 253582012.

Датчики изготавливаются в двух исполнениях: АДТ-01 И и АДТ-01 Т, различающихся по конструктивным признакам.

АДТ-01И (изыскательский) - датчик, предназначенный для выполнения измерений распределения температуры, в т.ч. на этапе инженерных изысканий, строительства и эксплуатации объектов. Каждый ПТ защищен от воздействия внешних механических и климатических воздействий трубкой из термоусадочного материала и обжимной гильзой из нержавеющей стали.

АДТ-01 Т (защищенный) - датчик, предназначенный для выполнения долговременных измерений распределения температуры при эксплуатации объектов со сложными гидрогеологическими условиями работы оснований и фундаментов. Кабель с ПТ у данного исполнения датчиков помещен в толстостенную полимерную герметичную трубку.

При размещении в термоскважине АДТ-01 снабжается утяжелителем (отвесом).

Пломбирование датчиков не предусмотрено.

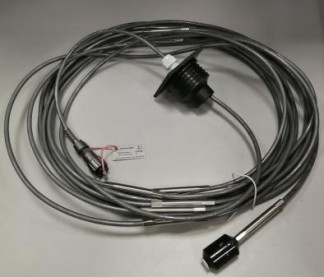

Фотографии общего вида датчиков двух исполнений и устройства считывания АДТ-РИ приведены на рисунках 1 -3.

Рисунок 2 - Общий вид АДТ-01Т

О

Считывающее устройства АДТ-РИ {АДТ-fteader}

—    АКБ разряжена

—    •    АКБ 10%

—    —    АКБ 504 ---АКБ 100%

<?

СТАРТ

' подключить «кур к разъему терме под вески АДТ-С1Т

•    нажат» кнопку 'СТАРТ*

-    проконтролировать заряд АКБ

•    ■ процессе СЧнУЫвання данных многы "СТАРТ’*

Г ПДГИ N НИ 18 ГГ А СИНИМ ЦМТОМ

-    процесс считывания данным 1аним*«т несколько минут

-ДОМДОТЪСЯ, лона Синий индикатор погаснет, что сигнализирует о завершении считывания, отключить juium от гермоподвесии Прим***яни«:

•    при появлении прерывистой ирасной индикации лосл* включения лрнбор* необходимо нрлдить АКБ

•    при червдвмяи*» красной и синей индикации проверить качество соединении АДТ-ри с термаподвесио*

Рисунок 3 - Общий вид АДТ-РИ

Программное обеспечение

Программное обеспечение (ПО) состоит из встроенного метрологически значимого ПО

ADT.

Данное ПО устанавливается в энергонезависимое запоминающее устройство датчика на предприятии-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Идентификационные данные ПО ADT приведены в таблице 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Знак утверждения типа

наносится на титульный лист РЭ (в правом верхнем углу) типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу МП 207-030-2018 «Датчики температуры многоточечные цифровые АДТ-01. Методика поверки», утвержденному ФГУП «ВНИИМС» 20.07.2018 г. Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);

Измерители температуры многоканальные прецизионные МИТ 8 (Регистрационный № 19736-11);

Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Термостаты жидкостные «ТЕРМОТЕСТ» (Регистрационный № 39300-08);

Термостаты низкотемпературные «Криостат» (Регистрационный № 23838-08). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 25358-2012 Грунты. Метод полевого определения температуры ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ПМЕК. 464342.026 ТУ. Датчик температуры многоточечный цифровой АДТ-01. Технические условия
