| Номер в госреестре | 72846-18 |
| Наименование СИ | Осмометры криоскопические |
| Обозначение типа СИ | модели 3250 |
| Изготовитель | "Advanced Instruments Inc.", США |
| Год регистрации | 2018 |
| Срок свидетельства | 22.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Осмометры криоскопические модели 3250, 3320, Osmol (далее - осмометры) предназначены для измерений моляльной концентрации осмотически активных веществ в водных растворах, в том числе, в биологических жидкостях.
Принцип действия осмометров основан на измерении температуры замерзания водного раствора и последующем пересчете, с помощью встроенных программ, полученного значения температуры замерзания в осмотическую концентрацию.
Исследуемый образец переохлаждается на несколько градусов ниже температуры его замерзания, затем происходит механическое инициирование замерзания (кристаллизация). Высвобождающееся при росте кристаллов тепло выводит температуру образца в равновесное состояние между жидкостью и твердым телом. На этом плато измеряется температура замерзания образца. Результат измерений отображается на дисплее в виде значений моляльной концентрации осмотически активных веществ.
Осмометры выпускаются в настольном исполнении. Выпускаемые модели осмометров отличаются габаритными размерами, массой и программным обеспечением.

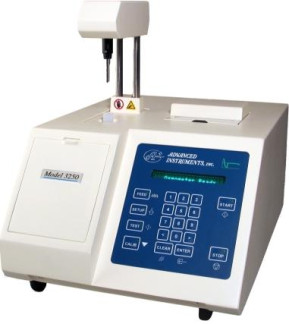

Общий вид осмометров и схем пломбировки показаны на рисунках 1 - 3.
Программное обеспечение (далее - ПО) предназначено для управления осмометром, обеспечения функционирования интерфейса, обработки информации, полученной в процессе проведения измерений, хранения результатов измерений.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения осмометров указаны в таблицах l - 3.
Таблица 1 - Идентификационные данные ПО модели 3250
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Advanced Instruments 3250 |
| Номер версии (идентификационный номер) ПО | не ниже 2.7 |
| Цифровой идентификатор ПО | Данные являются собственностью производителя и являются защищёнными для доступа дилера и пользователей |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Advanced Instruments 3320 |
| Номер версии (идентификационный номер) ПО | не ниже 3.1 |
| Цифровой идентификатор ПО | Данные являются собственностью производителя и являются защищёнными для доступа дилера и пользователей |
Таблица 3 - Идентификационные данные ПО модели Osmol
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Advanced Instruments Osmo1 |
| Номер версии (идентификационный номер) ПО | не ниже 0.0.1.1 |
| Цифровой идентификатор ПО | Данные являются собственностью производителя и являются защищёнными для доступа дилера и пользователей |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.
Метрологические и технические характеристики приведены в таблицах 4 - 5.
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений моляльной концентрации осмотически активных веществ, ммоль/кг (мОсмоль/кг) | от 50 до 2000 |
| Предел абсолютной погрешности измерений моляльной концентрации осмотически активных веществ, ммоль/кг (мОсмоль/кг), в диапазоне измерений от 50 до 200 ммоль/кг (мОсмоль/кг) включ. | 2,0 |
| Предел относительной погрешности измерений моляльной концентрации осмотически активных веществ, %, в диапазоне измерений св. 200 до 2000 ммоль/кг (мОсмоль/кг) | 1,0 |
Таблица 5 - Технические характеристики осмометров
| Наименование характеристики | Значение |
| Параметры электропитания: | |
| напряжение, В | от 115 до 225 |
| частота, Гц | 50/60 |
| Потребляемая мощность, Вт, не более: | |
| модель 3250 | 150 |
| модель 3320 | 60 |
| модель Osmo1 | 60 |
| Г абаритные размеры (ДхШ*В), мм, не | |
| более: | |
| модель 3250 | 310x410x280 |
| модель 3320 | 380x355x355 |
| модель Osmo1 | 380x360x250 |
| Наименование характеристики | Значение |
| Масса, кг, не более: | |
| модель 3250 | 11,0 |
| модель 3320 | 6,1 |
| модель Osmol | 6,0 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +18 до +35 |
| - относительная влажность воздуха, %, не более | 80 |
наносится на титульный лист руководства по эксплуатации осмометра типографским способом и на заднюю панель корпуса осмометра методом наклеивания.
Комплектность осмометров приведена в таблице 6.
Таблица 6 - Комплектность средства измерений_
| Наименование | Обозначение | Количество |
| Осмометр криоскопический модель 3250 | ||
| Осмометр криоскопический | 3250 | 1 штука |
| Клинитрол™ 290 мОсмоль/кг | 3LA029 | 1 упаковка |
| Стандартный раствор 100 мОсмоль /кг (по 5 мл.) | 3LA011 | 10 ампул |
| Стандартный раствор 1500 мОсмоль /кг (по 5 мл.) | 3LA151 | 10 ампул |
| Стандартный раствор 2000 мОсмоль /кг (по 5 мл.) | 3LA201 | 10 ампул |
| Стандартный раствор 3000 мОсмоль /кг (по 5 мл.) | 3LA301 | 10 ампул |
| Охлаждающая жидкость | 3DA811 | 1 бутыль |
| Штатив для 30 образцов | 3LA846 | 1 штука |
| Пробирки для образов | 3LA825 | 500 штук |
| Кабель питания | - | 1 штука |
| Бумага для принтера | - | 2 рулона |
| USB Руководство пользователя | 133005UG | 1 штука |
| Г арантийный талон | 133007PM | 1 штука |
| Руководство по эксплуатации | - | 1 экземпляр |
| Методика поверки | №МП040.Д4-18 | 1 экземпляр |
| Осмометр криоскопический модели 3320 и Osmo1 | ||
| Осмометр криоскопический | 3320/Osmo1 | 1 штука |
| Клинитрол™ 290 мОсмоль/кг | 3MA029 | 1 упаковка |
| Стандартный раствор 50 мОсмоль /кг (по 2 мл.) | 3МА005 | 10 ампул |
| Стандартный раствор 850 мОсмоль /кг (по 2 мл.) | 3МА085 | 10 ампул |
| Стандартный раствор 2000 мОсмоль /кг | 3MA200 | 1 упаковка |
| 5 уровневый тест линейности | 3LA028 | 1 упаковка |
| Набор для проб | 133800 | 500 штук |
| Кабель питания | - | 1 штука |
| Бумага для принтера | - | 2 рулона |
| USB Руководство пользователя | 133005UG | 1 штука |
| Г арантийный талон | 133007PM | 1 штука |
| Руководство по эксплуатации | - | 1 экземпляр |
| Методика поверки | № МП 040.Д4-18 | 1 экземпляр |
осуществляется по документу МП 040.Д4-18 «ГСИ. Осмометры криоскопические модели 3250, 3320, Osmo1. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 02 июля 2018 г. Основное средство поверки:
- стандартный образец состава натрия хлористого 1-го разряда ГСО 4391-88.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 50444-92 Приборы, аппараты и оборудование медицинское. Общие технические условия
Техническая документация компании Advanced Instruments Inc., США
