| Номер в госреестре | 72749-18 |
| Наименование СИ | Меры для поверки систем лазерных координатно-измерительных |
| Обозначение типа СИ | API Radian, API OMNITRAC2 |
| Изготовитель | "Brunson Instrument Company", США |
| Год регистрации | 2018 |
| Срок свидетельства | 16.10.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры для поверки систем лазерных координатно-измерительных API Radian, API OMNITRAC2 (далее - меры) предназначены для передачи единицы длины в области измерений геометрических параметров поверхностей сложной формы при поверке систем лазерных координатно-измерительных API Radian, API OMNITRAC2.
Принцип действия мер основан на измерении расстояний между центрами сфер и последующем определении отклонений измеренных величин от действительных значений.

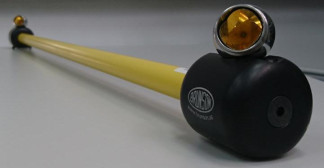

Меры состоят из инварного стержня с алюминиевыми наконечниками с обоих концов и двух отражателей. Каждый наконечник снабжен гнездом для установки отражателя. Отражатели могут сниматься и устанавливаться в указанные магнитные гнезда.
Пломбировка не предусмотрена.
отсутствует.
Метрологические и технические характеристики мер для поверки систем лазерных координатно - измерительных API Radian, API OMNITRAC2 представлены в таблицах 1 и 2.
Таблица 1 - Основные метрологические характеристики мер
| Характеристика | Значение |
| Расстояние между центрами отражателей, мм | 1000±1,5 |
| Пределы допускаемой абсолютной погрешности воспроизведения расстояния между центрами отражателей, мкм | ±7 |
Таблица 2 - Основные технические характеристики мер
| Характеристика | Значение |
| Габаритные размеры мер, мм, не более: | |
| -длина | 1050 |
| -ширина | 50 |
| -высота | 87 |
| Масса, кг, не более | 1,7 |
| Рабочая область значений температур, °C | от +15 до +30 |
| Нормальная область значений температур, °C | от +18 до +22 |
| Относительная влажность воздуха, без конденсата, %, не более | 80 |
| Время безотказной работы при вероятности 0,95, ч | 1500 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мера для поверки систем лазерных координатно-измерительных API Radian, API OMNITRAC2 | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | 01.001.ПС | 1 экз. |
| Методика поверки | МП № 203-31-2018 | 1 экз. |
осуществляется по документу МП № 203-31-2018 «Меры для поверки систем лазерных координатно-измерительных API Radian, API OMNITRAC2. Методика поверки», утверждённому ФГУП «ВНИИМС» 10 апреля 2018 г.
Основное средство поверки:
Государственный первичный специальный эталон единицы длины в области измерений геометрических параметров поверхностей сложной формы (ГЭТ 192-2017).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы - изготовителя
