| Номер в госреестре | 72623-18 |
| Наименование СИ | Резервуары стальные горизонтальные (приемно-расходные) |
| Обозначение типа СИ | Рпр-27, Рпр-55 |
| Изготовитель | ООО "НПО Агрегат", г.Чехов |
| Год регистрации | 2018 |
| Срок свидетельства | 20.09.2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные (приемно-расходные) Рпр-27, Рпр-55 предназначены для измерения объема нефтепродуктов, а также для их хранения, приема и отпуска.
Тип - стальные горизонтальные (приемно-расходные), номинальной
вместимостью 2/ м , 55 м3.
Резервуары представляют собой стальную, горизонтальную, чемоданообразную обечайку, к которой с обеих сторон приварены чемоданообразные эллиптические отбортованные днища.
Резервуар в защитном каркасе установлен на шести опорах с креплением в нижней части. В верхней части резервуар через бандажи и жесткие связи фиксируется к каркасу, который несет защитные, транспортные и несущие функции.
Внутри резервуара, для обеспечения прочности и жесткости, в местах расположения опор установлены диафрагмы.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в верхней части резервуара.

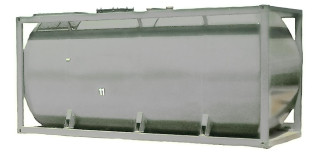

Общий вид резервуаров стальных горизонтальных (приемно-расходных) Рпр-27, Рпр-55 представлен на рисунках 1, 2.
Рисунок 2 - Общий вид резервуара Рпр-55
Пломбирование резервуаров стальных горизонтальных (приемно-расходных) Рпр-27, Рпр-55 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Рпр-27 | Рпр-55 | |
| Номинальная вместимость, м3 | 27 | 55 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Рпр-27 | Рпр-55 | |
| Габаритные размеры, мм, не более: | ||
| - высота | 2470 | 2470 |
| - ширина | 2155 | 2155 |
| - длина | 6000 | 12000 |
| Условия эксплуатации: | ||
| Температура окружающего воздуха, оС | -45 до +40 | |
| Атмосферное давление, кПа | от 84,0 до 106,7 | |
| Средний срок службы, лет, не менее | 20 | |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный (приемно-расходный) | Рпр-27 Рпр-55 | 1 шт. |
| Паспорт * | НПО 101.00.000 ПС (Рпр-27) НПО 100.00.000 ПС (Рпр-27) НПО 034.00.000 ПС (Рпр-27) НПФА 624.00.000-01 ПС (Рпр-55) | 1 экз. |
| Руководство по эксплуатации * | НПО 101.00.000 РЭ (Рпр-27) НПО 100.00.000 РЭ ( Рпр-27) НПО 034.00.000 РЭ (Рпр-27) НПФА 624.00.000-01 РЭ (Рпр-55) | 1 экз. |
| Г радуировочная таблица | - | 1 экз. |
| Методика поверки | МП 0780-7-2018 | 1 экз. |
| Примечание | ||
| * - определяется заказом |
осуществляется по документу МП 0780-7-2018 «Инструкция. ГСИ. Резервуары стальные горизонтальные (приемно-расходные) Рпр-27, Рпр-55. Методика поверки», утвержденному ФГУП «ВНИИР» 17 апреля 2018 г.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- сканер лазерный трехмерный SURPHASER 25HSX IR (регистрационный номер 4915112);
- нивелир электронный SDL30 (регистрационный номер 19368-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорте или в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
ТУ 3615-025-88919917-2014 Резервуары. Технические условия
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
