Системы температурного мониторинга силосов Grain-Watch, 72445-18

Системы температурного мониторинга силосов Grain-Watch (далее по тексту - системы) предназначены для непрерывных или циклических многозонных измерений температуры зерна, хранящегося в силосах элеваторов и подачи аварийно-предупредительной сигнализации в случае превышения установленного предельного значения температуры на объекте ООО «Зерновой Терминальный комплекс Тамань» (ООО «ЗТКТ»).

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	72445-18
Наименование СИ	Системы температурного мониторинга силосов
Обозначение типа СИ	Grain-Watch
Изготовитель	"AB Liros Electronic", Швеция
Год регистрации	2018
МПИ (интервал между поверками)	4 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия систем основан на преобразовании кодовых сигналов, поступающих от цифровых первичных преобразователей температуры, установленных в термоподвесках, в сигналы интерфейса RS485 и дальнейшей передачи их по шине связи на персональный компьютер (ПК), где при помощи специального программного обеспечения можно в интерактивном режиме осуществлять контроль за температурным режимом хранящегося зерна.

Системы температурного мониторинга силосов Grain-Watch относятся к проектно-компонуемым системам и состоят из термоподвесок GWSL, подключенных к шине передачи цифровых сигналов, контроллеров сети GWAB11-01 и 4-х канальных модулей релейной коммутации GWNET11 и GWNET01.

Термоподвески GWSL конструктивно выполнены в виде кабеля с чувствительными элементами (ЧЭ) в полимерной защитной оболочке толщиной 1 мм. ЧЭ представляют собой преобразователи температуры DS18B20 и размещены по всей длине кабеля на расстоянии 3 м друг от друга.

Контроллеры сети GWAB11-01 обеспечивают считывание, преобразование и передачу кодовых сигналов от термоподвесок на ПК.

Модули релейной коммутации GWNET11 и GWNET01 обеспечивают опрос чувствительных элементов всех термоподвесок системы.

Структурная схема систем температурного мониторинга силосов Grain-Watch представлена на рисунке 1.

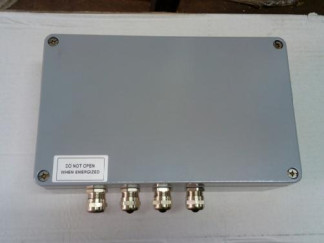

Фотографии общего вида компонентов систем приведены на рисунках 2-4.

Проектная компоновка (состав) системы, место установки термоподвесок и заводские номера компонентов системы, установленной в зернохранилище 1-ого этапа (зав. № 000000166) приведены в таблице 1.

№	Место установки термоподвесок	Длина термоподвески, м	Кол-во ЧЭ в термоподвеске, шт.	Усл. № термоподвески
1	Силос S1	31,5	16	S1:01
2	Силос S1	30,0	13	S1:02
3	Силос S1	30,0	13	S1:03
4	Силос S1	30,0	13	S1:04
5	Силос S1	30,0	16	S1:05
6	Силос S1	30,0	15	S1:06
7	Силос S1	25,0	13	S1:07
8	Силос S1	25,0	13	S1:08
9	Силос S1	25,0	13	S1:09
10	Силос S1	25,0	13	S1:10
11	Силос S1	25,0	12	S1:11
12	Силос S1	25,0	13	S1: 12
13	Силос S1	25,0	13	S1:13
14	Силос S1	25,0	13	S1: 14
15	Силос S1	25,0	13	S1:15
16	Силос S1	25,0	13	S1:16
17	Силос S2	31,5	16	S2:01
18	Силос S2	30,0	13	S2:02
19	Силос S2	30,0	13	S2:03
20	Силос S2	30,0	14	S2:04
21	Силос S2	30,0	13	S2:05
22	Силос S2	30,0	15	S2:06
23	Силос S2	25,0	16	S2:07
24	Силос S2	25,0	13	S2:08
25	Силос S2	25,0	13	S2:09
26	Силос S2	25,0	13	S2:10
27	Силос S2	25,0	13	S2:11
28	Силос S2	25,0	13	S2:12
29	Силос S2	25,0	16	S2:13
30	Силос S2	25,0	12	S2:14
31	Силос S2	25,0	13	S2:15
32	Силос S2	25,0	12	S2:16
33	Силос S3	31,5	16	S3:01
34	Силос S3	30,0	15	S3:02
35	Силос S3	30,0	13	S3:03
36	Силос S3	30,0	15	S3:04
37	Силос S3	30,0	15	S3:05
38	Силос S3	30,0	13	S3:06
39	Силос S3	25,0	13	S3:07
40	Силос S3	25,0	13	S3:08
41	Силос S3	25,0	13	S3:09
42	Силос S3	25,0	13	S3:10

№	Место установки термоподвесок	Длина термоподвески, м	Кол-во ЧЭ в термоподвеске, шт.	Усл. № термоподвески
43	Силос S3	25,0	13	S3: 11
44	Силос S3	25,0	13	S3: 12
45	Силос S3	25,0	13	S3: 13
46	Силос S3	25,0	13	S3: 14
47	Силос S3	25,0	13	S3: 15
48	Силос S3	25,0	13	S3: 16
49	Силос S4	31,5	16	S4:01
50	Силос S4	30,0	13	S4:02
51	Силос S4	30,0	13	S4:03
52	Силос S4	30,0	13	S4:04
53	Силос S4	30,0	13	S4:05
54	Силос S4	30,0	13	S4:06
55	Силос S4	25,0	12	S4:07
56	Силос S4	25,0	13	S4:08
57	Силос S4	25,0	12	S4:09
58	Силос S4	25,0	13	S4:10
59	Силос S4	25,0	13	S4:11
60	Силос S4	25,0	13	S4:12
61	Силос S4	25,0	12	S4:13
62	Силос S4	25,0	13	S4:14
63	Силос S4	25,0	13	S4:15
64	Силос S4	25,0	13	S4:16
65	Силос S5	31,5	13	S5:01
66	Силос S5	30,0	15	S5:02
67	Силос S5	30,0	13	S5:03
68	Силос S5	30,0	13	S5:04
69	Силос S5	30,0	15	S5:05
70	Силос S5	30,0	13	S5:06
71	Силос S5	25,0	13	S5:07
72	Силос S5	25,0	13	S5:08
73	Силос S5	25,0	13	S5:09
74	Силос S5	25,0	13	S5:10
75	Силос S5	25,0	13	S5: 11
76	Силос S5	25,0	13	S5:12
77	Силос S5	25,0	13	S5: 13
78	Силос S5	25,0	13	S5:14
79	Силос S5	25,0	13	S5: 15
80	Силос S5	25,0	13	S5: 16
81	Силос S6	31,5	16	S6:01
82	Силос S6	30,0	13	S6:02
83	Силос S6	30,0	14	S6:03
84	Силос S6	30,0	13	S6:04
85	Силос S6	30,0	14	S6:05

№	Место установки термоподвесок	Длина термоподвески, м	Кол-во ЧЭ в термоподвеске, шт.	Усл. № термоподвески
86	Силос S6	30,0	14	S6:06
87	Силос S6	25,0	13	S6:07
88	Силос S6	25,0	13	S6:08
89	Силос S6	25,0	13	S6:09
90	Силос S6	25,0	12	S6:10
91	Силос S6	25,0	13	S6:11
92	Силос S6	25,0	13	S6:12
93	Силос S6	25,0	13	S6:13
94	Силос S6	25,0	13	S6:14
95	Силос S6	25,0	13	S6:15
96	Силос S6	25,0	13	S6:16
97	Силос S7	31,5	16	S7:01
98	Силос S7	30,0	13	S7:02
99	Силос S7	30,0	14	S7:03
100	Силос S7	30,0	15	S7:04
101	Силос S7	30,0	13	S7:05
102	Силос S7	30,0	13	S7:06
103	Силос S7	25,0	13	S7:07
104	Силос S7	25,0	11	S7:08
105	Силос S7	25,0	13	S7:09
106	Силос S7	25,0	13	S7:10
107	Силос S7	25,0	13	S7:11
108	Силос S7	25,0	13	S7:12
109	Силос S7	25,0	12	S7:13
110	Силос S7	25,0	13	S7:14
111	Силос S7	25,0	13	S7: 15
112	Силос S7	25,0	13	S7:16

Проектная компоновка (состав) системы, место установки термоподвесок и заводские номера компонентов системы, установленной в зернохранилище 2-ого этапа (зав. № 316) приведены в таблице 2.

Таблица 2

№	Место установки термоподвесок	Длина термоподвески, м	Кол-во ЧЭ в термоподвеске, шт.	Усл. № термоподвески
1	Силос S8	30,0	13	S8:01
2	Силос S8	28,0	14	S8:02
3	Силос S8	28,0	13	S8:03
4	Силос S8	28,0	14	S8:04
5	Силос S8	28,0	13	S8:05
6	Силос S8	28,0	14	S8:06
7	Силос S8	25,0	13	S8:07
8	Силос S8	25,0	13	S8:08
9	Силос S8	25,0	13	S8:09

№	Место установки термоподвесок	Длина термоподвески, м	Кол-во ЧЭ в термоподвеске, шт.	Усл. № термоподвески
10	Силос S8	25,0	13	S8:10
11	Силос S8	25,0	13	S8:11
12	Силос S8	25,0	13	S8:12
13	Силос S8	25,0	13	S8:13
14	Силос S8	25,0	13	S8:14
15	Силос S8	25,0	13	S8:15
16	Силос S8	25,0	13	S8:16
17	Силос S9	30,0	13	S9:01
18	Силос S9	28,0	13	S9:02
19	Силос S9	28,0	13	S9:03
20	Силос S9	28,0	13	S9:04
21	Силос S9	28,0	14	S9:05
22	Силос S9	28,0	13	S9:06
23	Силос S9	25,0	13	S9:07
24	Силос S9	25,0	13	S9:08
25	Силос S9	25,0	13	S9:09
26	Силос S9	25,0	13	S9:10
27	Силос S9	25,0	13	S9:11
28	Силос S9	25,0	13	S9:12
29	Силос S9	25,0	13	S9:13
30	Силос S9	25,0	13	S9:14
31	Силос S9	25,0	13	S9:15
32	Силос S9	25,0	13	S9:16
33	Силос S10	30,0	14	S10:01
34	Силос S10	28,0	13	S10:02
35	Силос S10	28,0	13	S10:03
36	Силос S10	28,0	13	S10:04
37	Силос S10	28,0	14	S10:05
38	Силос S10	28,0	13	S10:06
39	Силос S10	25,0	13	S10:07
40	Силос S10	25,0	13	S10:08
41	Силос S10	25,0	13	S10:09
42	Силос S10	25,0	13	S10:10
43	Силос S10	25,0	13	S10:11
44	Силос S10	25,0	13	S10:12
45	Силос S10	25,0	13	S10:13
46	Силос S10	25,0	13	S10:14
47	Силос S10	25,0	13	S10:15
48	Силос S10	25,0	13	S10:16
49	Силос S11	30,0	13	S11:01
50	Силос S11	28,0	13	S11:02
51	Силос S11	28,0	13	S11:03
52	Силос S11	28,0	13	S11:04

№	Место установки термоподвесок	Длина термоподвески, м	Кол-во ЧЭ в термоподвеске, шт.	Усл. № термоподвески
53	Силос S11	28,0	13	S11:05
54	Силос S11	28,0	14	S11:06
55	Силос S11	25,0	13	S11:07
56	Силос S11	25,0	13	S11:08
57	Силос S11	25,0	13	S11:09
58	Силос S11	25,0	13	S11:10
59	Силос S11	25,0	13	S11:11
60	Силос S11	25,0	13	S11:12
61	Силос S11	25,0	13	S11:13
62	Силос S11	25,0	13	S11:14
63	Силос S11	25,0	13	S11:15
64	Силос S11	25,0	13	S11:16
65	Силос S12	30,0	13	S12:01
66	Силос S12	28,0	13	S12:02
67	Силос S12	28,0	13	S12:03
68	Силос S12	28,0	13	S12:04
69	Силос S12	28,0	13	S12:05
70	Силос S12	28,0	12	S12:06
71	Силос S12	25,0	13	S12:07
72	Силос S12	25,0	13	S12:08
73	Силос S12	25,0	13	S12:09
74	Силос S12	25,0	13	S12:10
75	Силос S12	25,0	13	S12:11
76	Силос S12	25,0	13	S12:12
77	Силос S12	25,0	13	S12:13
78	Силос S12	25,0	13	S12:14
79	Силос S12	25,0	13	S12:15
80	Силос S12	25,0	13	S12:16
81	Силос S13	30,0	13	S13:01
82	Силос S13	28,0	14	S13:02
83	Силос S13	28,0	13	S13:03
84	Силос S13	28,0	13	S13:04
85	Силос S13	28,0	14	S13:05
86	Силос S13	28,0	14	S13:06
87	Силос S13	25,0	13	S13:07
88	Силос S13	25,0	13	S13:08
89	Силос S13	25,0	13	S13:09
90	Силос S13	25,0	13	S13:10
91	Силос S13	25,0	13	S13:11
92	Силос S13	25,0	13	S13:12
93	Силос S13	25,0	13	S13:13
94	Силос S13	25,0	13	S13:14
95	Силос S13	25,0	13	S13:15

№	Место установки термоподвесок	Длина термоподвески, м	Кол-во ЧЭ в термоподвеске, шт.	Усл. № термоподвески
96	Силос S13	25,0	13	S13:16

Проектная компоновка (состав) системы, место установки термоподвесок и заводские номера компонентов системы, установленной в зернохранилище 3-ого этапа (зав. № 317) приведены в таблице 3.

Таблица 3

№	Место установки термоподвесок	Длина термоподвески, м	Кол-во ЧЭ в термоподвеске, шт.	Усл. № термоподвески
1	Силос S14	30,0	13	S14:01
2	Силос S14	28,0	13	S14:02
3	Силос S14	28,0	13	S14:03
4	Силос S14	28,0	14	S14:04
5	Силос S14	28,0	13	S14:05
6	Силос S14	28,0	14	S14:06
7	Силос S14	25,0	13	S14:07
8	Силос S14	25,0	13	S14:08
9	Силос S14	25,0	13	S14:09
10	Силос S14	25,0	13	S14:10
11	Силос S14	25,0	13	S14:11
12	Силос S14	25,0	13	S14:12
13	Силос S14	25,0	13	S14:13
14	Силос S14	25,0	13	S14:14
15	Силос S14	25,0	13	S14:15
16	Силос S14	25,0	13	S14:16
17	Силос S15	30,0	13	S15:01
18	Силос S15	28,0	13	S15:02
19	Силос S15	28,0	13	S15:03
20	Силос S15	28,0	13	S15:04
21	Силос S15	28,0	13	S15:05
22	Силос S15	28,0	14	S15:06
23	Силос S15	25,0	13	S15:07
24	Силос S15	25,0	13	S15:08
25	Силос S15	25,0	13	S15:09
26	Силос S15	25,0	13	S15:10
27	Силос S15	25,0	13	S15:11
28	Силос S15	25,0	13	S15:12
29	Силос S15	25,0	13	S15:13
30	Силос S15	25,0	13	S15:14
31	Силос S15	25,0	13	S15:15
32	Силос S15	25,0	13	S15:16
33	Силос S16	30,0	14	S16:01
34	Силос S16	28,0	13	S16:02
35	Силос S16	28,0	13	S16:03

№	Место установки термоподвесок	Длина термоподвески, м	Кол-во ЧЭ в термоподвеске, шт.	Усл. № термоподвески
36	Силос S16	28,0	13	S16:04
37	Силос S16	28,0	14	S16:05
38	Силос S16	28,0	14	S16:06
39	Силос S16	25,0	13	S16:07
40	Силос S16	25,0	13	S16:08
41	Силос S16	25,0	13	S16:09
42	Силос S16	25,0	13	S16:10
43	Силос S16	25,0	13	S16:11
44	Силос S16	25,0	13	S16:12
45	Силос S16	25,0	13	S16:13
46	Силос S16	25,0	13	S16:14
47	Силос S16	25,0	13	S16:15
48	Силос S16	25,0	13	S16:16

Пломбирование систем не предусмотрено.

Программное обеспечение

Программное обеспечение системы состоит из встроенного и внешнего ПО. Метрологически значимым является только встроенное ПО. Данное ПО было установлено в контроллеры сети GWAB11-01 и модули релейной коммутации GWNET11 и GWNET01 на заводе-изготовителе во время производственного цикла. Конструкция контроллеров и модулей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Идентификационные данные программного обеспечения отсутствуют.

В соответствии с п.4.3 рекомендации по метрологии Р 50.2.077-2014 уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий».

Внешнее ПО TMS Grain-Watch системы не является метрологически значимым и предназначено для управления системой и мониторинга хранящегося в силосах зерна. ПО установлено на персональный компьютер оператора.

Технические характеристики

Основные метрологические и технические характеристики системы температурного мониторинга силосов Grain-Watch приведены в таблице 4.

Таблица 4

Наименование характеристики	Значение
Наименование характеристики	Зернохранилище Зернохранилищ Зернохранилищ зав. № 000000166 е зав. № 316 е зав. № 317
Диапазон измерений температуры, °C	от 0 до +40
Разрешающая способность, °С	0,1
Пределы допускаемой абсолютной погрешности измерений, °С:	±0,5
Напряжение питания, В: - контроллер сети - модуль релейной коммутации - термоподвески	230 5 5
Количество ЧЭ в одной термоподвеске, шт.	от 11 до 16

Наименование характеристики	Значение
	Зернохранилище зав. № 000000166	Зернохранилищ е зав. № 316	Зернохранилищ е зав. № 317
Расстояние между ЧЭ в термоподвеске, м	3
Габаритные размеры термоподвесок, мм: - длина монтажной части - диаметр монтажной части	см. таблицу 1 17	см. таблицу 2 17	см. таблицу 3 17
Масса термоподвески, кг	8,5
Г абаритные размеры контроллера сети, мм	260x160x90
Г абаритные размеры модуля релейной коммутации, мм	125x80x57
Масса контроллера сети, кг	0,85
Масса модуля релейной коммутации, кг	0,88
Рабочие условия эксплуатации системы: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, не более,%	от 0 до +40 (термоподвески) от -20 до +50 (контроллер сети) от -20 до +50 (модуль релейной коммутации) 95

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации системы методом штемпелевания. Комплектность средства измерений

Таблица 5

Наименование	Обозначение	Количество
Наименование	Обозначение	Зернохранилище зав. № 000000166	Зернохранилище зав. № 316	Зернохранилище зав. № 317
Термоподвеска	GWSL	112 шт.	96 шт.	48 шт.
Контроллер сети	GWAB11-01	2 шт.	2 шт.	1 шт.
Модуль релейной коммутации	GWNET11	8 шт.	24 шт.	12 шт.
Модуль релейной коммутации	GWNET01	20 шт.	-	-
Программное обеспечение	TMS Grain-Watch	1 шт.
Руководство по эксплуатации (на русском языке)	-	1 шт.
Методика поверки	МП 207-0122018	1 экз.

Поверка

осуществляется по документу МП 207-012-2018 «Системы температурного мониторинга силосов Grain-Watch. Методика поверки», утвержденному ФГУП «ВНИИМС», 07.03.2018 г.

Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);

Измерители температуры многоканальные прецизионные МИТ 8 (Регистрационный № 19736-11);

Термометры лабораторные электронные LTA (Регистрационный № 69551-17). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Техническая документация фирмы-изготовителя

Зарегистрировано поверок	3
Поверителей	1
Актуальность данных	09.11.2025

Поверители

ФБУ "Краснодарский ЦСМ"

3 поверки

Номер в ГРСИ РФ:

72445-18

Производитель / заявитель:

"AB Liros Electronic", Швеция

Год регистрации:

2018

Заказать поверку

Похожие СИ

96430-25

2025

Осциллографы цифровые АКИП-4149

SIGLENT TECHNOLOGIES CO., LTD., Китай

Срок действия реестра: 12.09.2030

Описание типа

Методика поверки

94686-25

2025

Датчики силоизмерительные тензорезисторные Z16AD1/7.5t

Hottinger Brüel & Kjaer GmbH, Германия

Описание типа

Методика поверки

77490-25

2025

Термоиндикаторы пороговые одноразовые ТИ6-1

Общество с ограниченной ответственностью "Термоконт-МК" (ООО "Термоконт-МК"), Московская обл., г. о. Ленинский, г. Видное; Общество с ограниченной ответственностью "ИНКОБО" (ООО "ИНКОБО"), г. Москва

Срок действия реестра: 16.06.2030

Описание типа

Методика поверки

95675-25

2025

Магазины сопротивлений М640А

MEATEST spol. s r.o., Чехия

Срок действия реестра: 16.06.2030

Описание типа

Методика поверки

95674-25

2025
