| Номер в госреестре | 72243-18 |
| Наименование СИ | Контроллеры температуры и печной атмосферы программируемые |
| Обозначение типа СИ | 9205 |
| Изготовитель | "Super Systems Inc.", США |
| Год регистрации | 2018 |
| Срок свидетельства | 24.08.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры температуры и печной атмосферы программируемые серии 9205 (далее -контроллеры) предназначены для измерений напряжения постоянного тока, сигналов от термопар, для последующего регулирования температуры печи, закалочной жидкости, величины углеродного потенциала, а также обработке, хранении и передачи информации через аналоговые и цифровые выходы.
Принцип действия контроллеров основан на преобразовании аналоговых входных сигналов в аналоговые и цифровые выходные сигналы.
Контроллеры имеют интерфейсы связи типа Ethernet, RS485, возможность передачи данных по протоколам Modbus и DF1 для связи с такими устройствами, как контроллеры температуры, расходомеры и программируемые логические контроллеры (ПЛК).
Контроллеры используются для решения многих задач обработки тепла, когда требуется регулирование температуры и углерода. На контроллерах можно создавать пользовательские точки данных и диаграммы тенденций. Контроллеры оснащены сенсорным экраном и источником питания постоянного тока для крепления на DIN-рейку. Сенсорный экран содержит съемную компактную Flash или SD карту, которые могут использоваться для передачи данных с контроллеров на компьютер. Flash или SD карта расположена на задней панели сенсорного экрана. С интерфейса оператора возможно подключение для мыши и клавиатуры через разъём USB, позволяя операторам использовать мышь и клавиатуру вместо сенсорного экрана.
Контролеры конструктивно выполнены в виде платы, закрытой пластиковым корпусом.
Контроллеры имеют следующие каналы для подключения: вход для питания от источника постоянного тока, 3 аналоговых входа, 2 аналоговых выхода (от 0 до 20 мА или от 2 до 40 мА), 4 цифровых выхода, 8 релейных выходов, 2 выхода для интерфейса RS 232, 3 выхода для интерфейса RS 485, 1 выход для интерфейса ETHERNET.

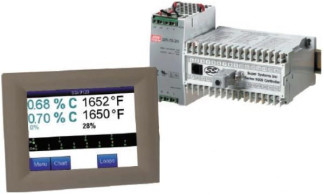

Общий вид контроллеров с местами пломбирования и нанесения знака поверки представлены на рисунке 1.
Контроллеры имеют встроенное и внешнее программное обеспечение (далее - ПО). Встроенное ПО SSi 9205 реализовано аппаратно и является метрологически значимым. Метрологические характеристики контроллеров нормированы с учетом влияния встроенного ПО. SSi 9205 заносится в память контроллеров предприятием-изготовителем и не доступно для изменения пользователем. Встроенное ПО позволяет отображать на экране данные, получаемые от контроллеров, обрабатывать полученную информацию, конфигурировать контроллер согласно заказу. Для конфигурации контроллера встроенное ПО защищено системой паролей, согласно различным правам доступа.
Внешнее программное обеспечение SSI Configurator устанавливается на персональный компьютер, позволяет (удаленно от места установки контроллеров) отображать на экране данные, получаемые от контроллеров, конфигурировать контроллер согласно заказу. Для конфигурации контроллера внешнее ПО защищено системой паролей, согласно различным правам доступа.
Таблица 1 - Характеристики ПО контроллеров
| Идентификационные данные (признаки) | Значение | |
| Внешнее ПО | Встроенное ПО | |
| Идентификационное наименование ПО | SSI Configurator | SSi 9205 |
| Номер версии (идентификационный номер ПО), не ниже | 2.0.2.97 | 2.19 |
| Цифровой идентификатор ПО | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Основные метрологические характеристики контроллеров приведены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики контроллеров
| Наименование характеристики | Значение |
| Диапазон преобразований сигналов напряжения постоянного тока от термопар в значения температуры по ГОСТ Р 8.585-2001, °C, в зависимости от типа термопары: - B | от 0 до +1820 |
| - E | от -200 до +1000 |
| - K | от -200 до +1370 |
| - N | от -200 до +1300 |
| - T | от -200 до +400 |
| - J | от -200 до +1200 |
| - S | от -50 до +1760 |
| - R | от -50 до +1760 |
| Пределы допускаемой абсолютной погрешности преобразований сигналов напряжения постоянного | ±1 |
| тока от термопар в значения температуры 1), °C |
| Наименование характеристики | Значение |
| Диапазоны измерений напряжения постоянного тока | от 0 до 2,5 В от 0 до 1,25 В от 0 до 78,125 В от 0 до 19,53125 В от 0 до 25 В от 0 до 12,5 В от 0 до 781,25 мВ от 0 до 195,3125 мВ |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В (мВ) | ±(0,00005-иизм+0,00001- Ид + 5 мкВ) 1) |
| Напряжение питания от встроенного источника | 24 |
| постоянного тока, В | |
| Потребляемая мощность, Вт, не более | 4 |
| Рабочие условия измерений: | |
| - температура окружающего воздуха, °С | от 0 до +50 |
| - относительная влажность при температуре | |
| окружающего воздуха +35 °C, % | до 80 |
| Габаритные размеры (длинахвысотахглубина), мм, не более | |
| - контроллера | 151x73x115 |
| - сенсорного экрана | 305x50x230 |
| - источника питания | 127x56x95 |
| Масса, кг, не более | |
| - контроллера | 1 |
| - сенсорного экрана | 3 |
| - источника питания | 1 |
| Средняя наработка на отказ, ч | 120000 |
| Средний срок службы, лет | 10 |
| Примечание: Х) в формуле расчета пределов допускаемой абсолютной погрешности | |
| измерений напряжения постоянного тока: | |
| иизм - значение напряжения постоянного тока в измеряемой точке; | |
| ид - диапазон измерений напряжения постоянного тока. | |
наносится на лицевую панель и на руководство по эксплуатации контроллеров.
Комплектность контроллеров представлена в таблице 3.
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Контроллер температуры и печной атмосферы программируемый серии 9205 | - | 1 шт. |
| Flash-карта (установлена в сенсорный экран) | - | 1 шт. |
| Устройство для чтения Flash-карт | - | 1 шт. |
| Сенсорный экран | - | 1 шт. |
| Кабель RS232 или кабель RS485 | - | 1 шт. |
| Наименование | Обозначение | Количество |
| Источник питания постоянного тока на DIN-рейку 24 В | - | 1 шт. |
| Компакт-диск или USB Flash с программным обеспечением и руководством пользователя на конфигуратор | - | 1 шт. |
| Руководство по эксплуатации на контроллер | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-039-18 | 1 экз. |
осуществляется по документу ИЦРМ-МП-039-18 «Контроллеры температуры и печной атмосферы программируемые серии 9205. Методика поверки», утвержденному ООО «ИЦРМ»
28.05.2018 г.
Основное средство поверки:
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде наклейки на лицевую панель контроллеров и (или) в свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования Техническая документация изготовителя
