| Номер в госреестре | 72193-18 |
| Наименование СИ | Бета-радиометры в комплекте с ионизационной камерой |
| Обозначение типа СИ | U24-D (Бета-радиометры) 224GB (камера) |
| Изготовитель | Компания "femto-TECH", США |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Бета-радиометры U24-D в комплекте с ионизационной камерой 224GB (далее -радиометры) предназначены для измерений объемной активности бета-активного газа трития (3H) и тритий содержащих веществ в газовоздушной смеси, образующейся при использовании трития, а также других бета-активных газов.
Конструктивно радиометры состоят из:
- блока управления и индикации (БУИ);
- ионизационной камеры 224GB с электрометром.
БУИ предназначен для управления и регулирования режимов работы радиометра и индикации результатов измерений
Ионизационная камера 224GB с электрометром состоит из двух емкостей - внешней и внутренней. Внутренняя емкость имеет объем около 1800 см3 и служит для измерения объемной активности трития. Внешняя емкость имеет объем около 2400 см и служит защитой ионизационной камеры. Электрометр располагается в верхней части ионизационной камеры. Ионизационная камера с электрометром соединяется с БУИ через сигнальный кабель. Принцип действия радиометров основан на измерении силы тока, образующегося в объеме ионизационной камеры за счет ионизации газовоздушной смеси бета-излучением трития.

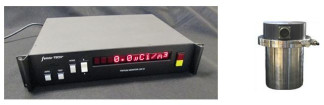

Внешний вид составных частей радиометров с указанием мест пломбирования представлены на рисунке 1.
Места пломбирования
Программное обеспечение (ПО) БУИ является встроенным и идентификации не подлежит.
Конструкция радиометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемной активности трития, Бк/м3 | от 3,7104 до 7,4-Ю11 |
| Пределы допускаемой относительной погрешности измерений объемной активности трития, %, в диапазонах 1): - от 3,7104 до 5,0-106 Бк/м3 включ. - св. 5,0• 106 до 7,4-Ю11 Бк/м3 | ±30 ±20 |
| Уровень собственного фона, Бк/м3, не более | 2,4104 |
| Чувствительность к контрольному источнику, (Бк/м3)/(А/кг), не менее | 1,21014 |
| 1) Диапазоны указаны при учете вычета собственного фона | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: - БУИ (ДлинахШиринахВысота) - ионизационная камера (ДиаметрхВысота) | 305x425x89 190,7x235,2 |
| Масса, кг, не более | 11,6 |
| Напряжение питания от сети переменного тока частотой 50/60 Гц, В | от 100 до 250 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +30 °С, %, не более - атмосферное давление, кПа | от +15 до +40 95 от 93 до 106 |
наносится на титульный лист руководства по эксплуатации типографским способом, а также на лицевую панель БУИ.
Комплектность радиометров приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Бета-радиометр U24-D в комплекте с ионизационной камерой 224GB в составе: - блок управления и индикации - ионизационная камера 224GB с электрометром | - | 1 шт. 1 шт. |
| Кабель сигнальный | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | 651-17-041 МП | 1 экз. |
| Комплект запасных частей (ЗИП) | - | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по документу 651-17-041 МП «Бета-радиометры U24-D в комплекте с ионизационной камерой 224GB. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 15 декабря 2017 г.
Основные средства поверки:
- радиометр газов РГБ-07, рег. № 10595-07, пределы допускаемой погрешности измерений объемной активности ±5 %;
- радиоактивный газ Криптон-85 по ГОСТ 25057-81;
- установка поверочная дозиметрическая гамма-излучения УПГД-2М-Д, рег. № 32425-06. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых радиометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска.
приведены в эксплуатационном документе.
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 4.59-79 Система показателей качества продукции. Средства измерений ионизирующих излучений. Номенклатура показателей
ГОСТ 8.039-79 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений активности нуклидов в бета-активных газах Техническая документация изготовителя
