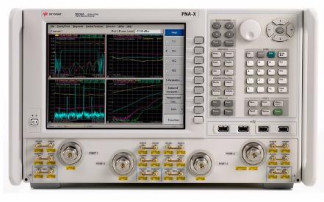

Анализаторы цепей векторные N5249A, N5249B, 72164-18

Опция

Описание опций

007

Автоматическое исключение оснастки

008

Измерение в импульсном режиме

010

Анализ во временной области

015

Рассчет и отображение неопределенности измерения S-параметров

020

Входы ПЧ

021

Импульсный модулятор первого источника зондирующего сигнала

022

Импульсный модулятор второго источника зондирующего сигнала

025

4 канальный импульсный генератор

028

Измерение коэффициента шума на стандартных приёмниках

029

Измерение коэффициента шума на специализированном приемнике с применением векторной коррекции результатов измерения.

080

Отстройка частоты приемников от частоты источников

082

Скалярные измерения параметров преобразователей частоты

083

Скалярные и векторные измерения параметров преобразователей частоты

084

Измерение параметров преобразователей частоты со встроенным гетеродином

086

Измерение компрессии усиления в панорамном режиме

Опция

Описание опций

087

Измерение интермодуляционных искажений в панорамном режиме

088

Контроль фазы источников зондирующего сигнала

089

Измерение параметров дифференциальных и I/Q устройств

090

Режим анализатора спектра

110

Измерение S-параметров в активном режиме устройства с переменной нагрузкой по выходу

118

Режим быстрых измерений на фиксированной частоте

200

2 измерительных порта, 1 источник зондирующего сигнала, прямой доступ к источнику и приемникам сигналов

219

Аттенюаторы на выходе источника сигналов и на входе измерительных приемников, тройники подачи смещения по постоянному току для двухпортового анализатора

224

Второй источник зондирующего сигнала, выходы второго источника на передней панели, схема суммирования и коммутации сигналов источников для двухпортового анализатора

301

Работа со стандартными модулями восстановление калибровки

302

Работа с температурно-характеризованными модулями восстановления

калибровки

400

4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов

419

Аттенюаторы на выходе источника сигналов и на входе измерительных приемников, тройники подачи смещения по постоянному току для четырехпортового анализатора

423

Схема суммирования и коммутации сигналов источников для четырехпортового анализатора

460

Измерение параметров дифференциальных устройств

510

Нелинейный анализ цепей

514

Измерение X-параметров

518

Нелинейный анализ цепей в импульсном режиме

520

Измерение параметров цепей с переменным согласованием по входу/выходу исследуемого устройства

521

Управление тюнерами импеданса для измерений с переменным согласованием по входу/выходу исследуемого устройства

551

Работа с расширителем количества измерительных портов

897

Программное обеспечение для проведения верификации параметров прибора по заводскому протоколу

N1966A

Адаптер ввода-вывода для синхронизации измерений в импульсном режиме

Опция

Описание опций

201

2 измерительных порта, 1 источник зондирующего сигнала, прямой доступ к источнику и приемникам сигналов

217

2 измерительных порта, 1 источник зондирующего сигнала, прямой доступ к источнику и приемникам сигналов, аттенюаторы на выходе источника сигналов и на входе измерительных приемников

Опция

Описание опций

219

2 измерительных порта, 1 источник зондирующего сигнала, прямой доступ к источнику и приемникам сигналов, аттенюаторы на выходе источника сигналов и на входе измерительных приемников, тройники подачи смещения по постоянному току

222

2 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, выходы второго источника на передней панели, аттенюаторы на выходе источников сигналов и на входе измерительных приемников, схема суммирования и коммутации сигналов

источников

224

2 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, выходы второго источника на передней панели, аттенюаторы на выходе источников сигналов и на входе измерительных приемников, схема суммирования и коммутации сигналов источников, тройники подачи смещения по постоянному току

401

4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов

417

4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, аттенюаторы на выходе источников сигналов и на входе измерительных приемников

419

4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, аттенюаторы на выходе источников сигналов и на входе измерительных приемников, тройники подачи смещения по постоянному току

422

4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, аттенюаторы на выходе источников сигналов и на входе измерительных приемников, схема суммирования и коммутации сигналов источников

423

4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, аттенюаторы на выходе источников сигналов и на входе измерительных приемников, схема суммирования и коммутации сигналов источников, тройники подачи смещения по

постоянному току

020

Входы ПЧ

021

Импульсный модулятор первого источника зондирующего сигнала

022

Импульсный модулятор второго источника зондирующего сигнала

029

Высокочувствительный приемник для измерения коэффициента шума.

S93007A

Автоматическое исключение оснастки

S93010A

Анализ во временной области

S93011A

Расширенный анализ во временной области

S93015A

Рассчет и отображение неопределенности измерения S-параметров

S93025A

Управление встроенными импульсными генераторами, измерения в импульсном режиме с широкополосным детектированием

S93026A

Управление встроенными импульсными генераторами, измерения в импульсном режиме с широкополосным и узкополосным детектированием

S93029A

Измерение коэффициента шума с применением векторной коррекции результатов измерения

S93080A

Отстройка частоты приемников от частоты источников

S93082A

Скалярные измерения параметров преобразователей частоты

S93083A

Скалярные и векторные измерения параметров преобразователей частоты

S93084A

Измерение параметров преобразователей частоты со встроенным гетеродином

S93086A

Измерение компрессии усиления в панорамном режиме

S93087A

Измерение интермодуляционных искажений в панорамном режиме

S93088A

Контроль фазы источников зондирующего сигнала

S93089A

Измерение параметров дифференциальных и I/Q устройств

S930900A

Режим анализатора спектра до 8,5 ГГц

S93110A

Измерение S-параметров в активном режиме устройства с переменной нагрузкой по выходу

S93118A

Режим быстрых измерений на фиксированной частоте

S93460A

Измерение параметров дифференциальных устройств

S93551A

Работа с расширителем количества измерительных портов

S93898A

Программное обеспечение для проведения верификации параметров прибора по заводскому протоколу

S94510A

Нелинейный анализ цепей

S94514A

Измерение X-параметров

S94518A

Нелинейный анализ цепей в импульсном режиме

S94520A

Измерение Х-параметров цепей с переменным согласованием по входу/выходу исследуемого устройства

S94521A

Управление тюнерами импеданса для измерений с переменным согласованием по входу/выходу исследуемого устройства

S94522A

Комбинированые измерения S параметров и напряжения постоянного тока при использовании тюнеров импеданса с переменным согласованием по входу/выходу исследуемого устройства

N1966A

Адаптер ввода-вывода для синхронизации измерений в импульсном режиме

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

PNA-X, PNA, PNA-L firmware

Номер версии (идентификационный номер) ПО

не ниже A09.42.12

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Наименование характеристики

Значение

Количество измерительных

2 (опции 200, 201, 217, 219, 222, 224)

портов

4 (опция 400, 401, 417, 419, 422, 423)

Тип коаксиального соедините

ля измерительного порта

тип IX, вилка по ГОСТ 13317-89

Диапазон рабочих частот, ГГц

от 0,01 до 8,5

Дискретность установки часто

ты, Гц, не более

1

Пределы допускаемой относи-

тельной погрешности установ-

ки частоты опорного генерато-

ра

±Г

10-6

Системный динамический диа

пазон в диапазоне частот, дБ,

не менее

от 10 до 50 МГц включ.

93

св. 50 до 100 МГц включ.

103

св. 100 до 500 МГц включ.

117

св. 500 МГц до 3,2 ГГц включ.

124

св. 3,2 до 8,5 ГГц

127

Диапазон установки уровня

мощности сигнала на выходе

тестового порта, дБм:

- опции 200, 201, 400, 401

от -30 до +30

- опции 217, 219, 222, 224, 417,

419, 422, 423

от -95 до +30

Дискретность установки уровня

мощности, дБ, не более

0,01

Максимальный уровень стаби-

Без опции 029

С опцией 029

лизированной мощности сигна-

ла на выходе тестового порта в

диапазоне частот, дБм, не ме-

нее

13

12

от 10 до 50 МГц включ.

13

12

св. 50 до 500 МГц включ.

10

9

св. 500 МГц до 3,2 ГГц включ.

13

12

св. 3,2 до 8,5 ГГц

Максимальный уровень стаби-

лизированной мощности сигна-

ла на первом выходе второго

источника (опции 222, 224),

дБм, не менее

от 10 до 50 МГц включ.

18

св. 50 до 500 МГц включ.

18

св. 500 МГц до 3,2 ГГц включ.

14

св. 3,2 до 8,5 ГГц

18

Наименование характеристики

Значение

Пределы абсолютной погрешно-

сти установки уровня выходной

мощности в диапазоне частот, дБ

от 10 до 50 МГц включ.

±1,5

св. 50 МГц до 8,5 ГГц

±1,0

Эффективные (скорректированные) параметры анализатора при использовании калиб

ровочного набора 85052B, при температуре окружающей среды (23±3) °С и отклонении от температуры калибровки не более 1 °С

Направленность в диапазоне ча-

стот, дБ, не менее

от 10 МГц до 2 ГГц включ.

48

св. 2 до 8,5 ГГц

44

Модуль коэффициента отраже-

ния тестового порта в режиме

источника в диапазоне частот,

дБ, не более

от 10 МГц до 2 ГГц включ.

-40

св. 2 до 8,5 ГГц

-31

Модуль коэффициента отраже-

ния тестового порта в режиме

приемника в диапазоне частот, дБ, не более

от 10 МГц до 2 ГГц включ.

-47

св. 2 до 8,5 ГГц

-43

Амплитуда трекинга отражения

в диапазоне частот, дБ, не более

от 10 МГц до 2 ГГц включ.

±0,003

св. 2 до 8,5 ГГц

±0,006

Фаза трекинга отражения в диапазоне частот, дБ, не более

от 10 МГц до 2 ГГц включ.

±0,02

св. 2 до 8,5 ГГц

±0,04

Амплитуда трекинга передачи в

диапазоне частот, дБ, не более

от 10 до 50 МГц включ.

±0,044

св. 50 МГц до 2 ГГц включ.

±0,055

св. 2 до 8,5 ГГц

±0,12

Фаза трекинга передачи в диапазоне частот, дБ, не более

от 10 до 50 МГц включ.

±0,290

св. 50 МГц до 2 ГГц включ.

±0,370

св. 2 до 8,5 ГГц

±0,74

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерения амплитуды коэффициента отражения (при S12=S21=0, мощность -5 дБм, полоса ПЧ =10 Гц, усреднение 1), дБ

Значение коэффициента

Частотный диапазон

отражения

от 50 до 500 МГц

от 0,5 до 2 ГГц

от 2 до 8,5 ГГц

0

0,0400

0,0400

0,0060

0,2

0,0500

0,0500

0,0095

0,4

0,0600

0,0600

0,0140

0,6

0,0095

0,0095

0,0200

0,8

0,0130

0,0130

0,0280

1,0

0,0150

0,0150

0,0380

Пределы допускаемой абсолютной погрешности измерения фазы коэффициента отражения (при S12=S21=0, мощность -5 дБм, полоса ПЧ =10 Гц, усреднение 1), °

Значение коэффициента

Частотный диапазон

отражения

от 50 до 500 МГц

от 0,5 до 2 ГГц

от 2 до 8,5 ГГц

0,1

2,5

2,5

5,00

0,2

1,8

1,8

2,40

0,4

1,2

1,2

2,00

0,6

1,1

1,1

1,95

0,8

1,0

1,0

2,00

1,0

1,0

1,0

2,10

Пределы допускаемой абсолютной погрешности измерения амплитуды коэффициента передачи (при S11=S22=0, мощность -5 дБм, полоса ПЧ =10 Гц, усреднение 1), дБ

Значение коэффициента

Частотный диапазон

передачи

от 50 до 500

от 0,5 до 2 ГГц

от 2 до 8,5 ГГц

МГц

10

0,110

0,110

0,230

0

0,018

0,018

0,140

-10

0,045

0,040

0,160

-20

0,050

0,058

0,170

-30

0,060

0,062

0,170

-40

0,087

0,068

0,170

-50

0,180

0,075

0,170

-60

0,500

0,120

0,180

-70

1,500

0,260

0,200

-80

4,000

0,750

0,350

-90

9,000

1,200

0,900

-100

-

5,000

1,500

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерения фазы коэффициента передачи (при S11=S22=0, мощность -5 дБм, полоса ПЧ =10 Гц, усреднение 1), °

Значение коэффициента

астотный диапазон

передачи

от 50 до 500

от 0,5 до 2 ГГц

от 2 до 8,5 ГГц

МГц

10

1,30

0,80

1,60

0

0,90

0,90

0,80

-10

0,40

0,25

1,00

-20

0,49

0,40

1,05

-30

0,51

0,34

1,10

-40

0,62

0,38

1,15

-50

1,20

0,52

1,20

-60

3,30

0,63

1,30

-70

10,1

1,80

1,50

-80

35,0

5,2

2,30

-90

-

18,0

6,50

-100

-

65,0

20,00

Аппаратные (нескорректированные^

| параметры

Направленность в диапазоне ча

Без опции 029

Порт 1

Порт 2

стот, дБ, не менее

с опцией 029

с опцией 029

от 10 до 50 МГц включ.

16

16

16

св. 50 МГц до 3,2 ГГц включ.

24

24

24

св. 3,2 до 8,5 ГГц

23

23

23

Модуль коэффициента отраже-

ния порта в режиме источника в

диапазоне частот, дБ, не более

от 10 до 50 МГц включ.

-11

-9

-9

св. 50 до 500 МГц включ.

-18

-18

-13

св. 500 МГц до 3,2 ГГц включ.

-18

-17

-9

св. 3,2 до 8,5 ГГц

-14

-12

-6

Модуль коэффициента отраже-

ния порта в режиме приемника в диапазоне частот, дБ, не более

от 10 до 50 МГц включ.

-11

-11

-9

св. 50 до 500 МГц включ.

-17

-17

-13

св. 500 МГц до 3,2 ГГц включ.

-17

-15

-9

св. 3,2 до 8,5 ГГц

-13

-10

-5,5

Средний уровень собственных

шумов приемного тракта анали-

затора по входу тестового порта

при полосе пропускания 10 Гц в диапазоне частот, дБм, не более

от 10 до 50 МГц включ.

-80

св. 50 до 100 МГц включ.

-90

св. 100 до 500 МГц включ.

-104

св. 500 МГц до 8,5 ГГц

-114

Наименование характеристики

Значение

Компрессия коэффициента пре-

образования приемного тракта

анализатора при уровне мощ-

ности входного сигнала 8 дБм в

диапазоне частот от 500 МГц

до 8,5 МГц, дБ, не более

0,17

Пределы допускаемого средне-

Амплитуда, дБ СКЗ

Фаза, 0 СКЗ

го квадратичного отклонения

случайной составляющей по-

грешности измерения (шумы трассы) при полосе фильтра ПЧ

1 кГц:

0,007

0,051

от 10 до 100 МГц включ.

0,002

0,015

св. 100 МГц до 8,5 ГГц включ.

Параметры малошумящего приемного тракта (опция 029)

Номинальное значение полосы

пропускания малошумящего

приемного тракта в режиме измерения коэффициента шума

в диапазоне частот, МГц

от 10 до 25 МГц включ.

0,8; 2

св. 25 до 60 МГц включ.

0,8; 2; 4

св. 60 до 150 МГц включ.

0,8; 2; 4; 8

св. 150 МГц до 8,5 ГГц

0,8; 2; 4; 8; 24

Коэффициент шума малошу-

мящего приемного тракта в

режиме высокого усиления в

диапазоне частот, дБ, не более

от 10 до 200 МГц включ.

11

св. 200 МГц до 1,3 ГГц включ.

12

св. 1,3 до 2,0 ГГц включ.

14

св. 2,0 до 8,5 ГГц

14,5

Нелинейность малошумящего

приемного тракта в режиме

низкого усиления при опорном

уровне минус 60 дБм, дБ, не более

от -36 до -64 дБм включ.

±0,05

менее -64 до -70 дБм

±0,10

Нелинейность малошумящего

приемного тракта в режиме

среднего усиления при опор-

ном уровне минус 70 дБм, дБ, не более

от -48 до -76 дБм включ.

±0,05

менее -76 дБм до -86 дБм

±0,10

Наименование характеристики

Значение

Нелинейность малошумящего

приемного тракта в режиме

высокого усиления при опор-

ном уровне минус 80 дБм, дБ,

не более

от -58 дБм до -84 дБм

±0,05

менее -84 дБм до -92 дБм

±0,10

Точка компрессии коэффици

Режим низко-

Режим среднего

Режим высокого

ента преобразования малошу-

го усиления

усиления

усиления

мящего приемного тракта на

0,1 дБ в диапазоне частот, дБм,

не менее

от 500 МГц до 3 ГГц включ.

-34

-45

-57

св. 3 до 8,5 ГГц

-21

-32

-43

Коэффициент шума приёмника

Режим высокого усиления

Режим высокого усиления

в диапазоне частот, дБ, не бо

порт 2

порт 2 опция 425

лее

от 10 до 200 МГц включ.

11,0

18,5

св. 200 МГц до 1,3 ГГц включ.

12,0

17,5

св. 1,3 до 2,0 ГГц включ.

14,0

16

св. 2,0 до 8,5 ГГц

14,5

17

Габаритные размеры, мм, не более

- длина

533

- ширина

426

- высота

280

Масса, кг, не более

37

Напряжение питания от сети переменного тока частотой 50 Гц, В

от 100 до 240

Потребляемая мощность, В А, не более

450

Условия эксплуатации:

- температура окружающего воздуха, °С

от +20 до +30

- атмосферное давление, кПа

от 84 до 106

- относительная влажность воздуха, %

от 30 до 80

Таблица 5 - Комплектность анализаторов

Наименование

Обозначение

Количество

Анализаторы цепей векторные N5249A, N5249B

1 *

Кабель питания

1

Руководство по эксплуатации

1

Паспорт

1

Методика поверки

651-18-026 МП

1

* - модель анализатора определяется заказом
