| Номер в госреестре | 71850-18 |
| Наименование СИ | Комплексы измерительные значений текущего времени с фотофиксацией |
| Обозначение типа СИ | КФ-01 |
| Изготовитель | ООО "АйТи Элемент", г.Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 11.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные значений текущего времени с фотофиксацией «КФ-01» (далее - комплексы) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) GPS, определения на их основе координат транспортного средства (ТС) и синхронизации внутренней шкалы времени комплексов с национальной шкалой времени Российской Федерации UTC(SU).
Принцип действия комплексов основан на параллельном приеме и обработке сигналов навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) GPS с помощью навигационного приёмника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU), и записи текущего времени и координат в сохраняемые фотоматериалы, формируемые комплексом.
Функционально комплекс состоит из компьютерного блока, выполненного в виде планшетного компьютера с сенсорным экраном, со встроенным приёмником навигационных сигналов глобальных навигационных спутниковых систем и встроенной спутниковой антенной. Для работы в темное время суток и в условиях ограниченной видимости комплекс оснащён портативным встроенным осветителем.
Компьютерный блок обеспечивает формирование фотоотчётов, содержащих фотоснимки и служебную информацию (точные навигационные координаты, значение текущего времени, текстовые примечания), и передачу информации на внешние накопители по проводам или беспроводным каналам связи.

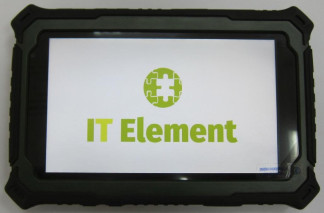

Рисунок 2 - Общий вид и схема пломбировки от несанкционированного доступа комплекса измерительного значений текущего времени с фотофиксацией «КФ-01»
Место нанесения знака утверждения типа
Место пломбировки от несанкционированного доступа
Комплекс содержит встроенное специализированное программное обеспечение (ПО), которое предназначено для управления режимами работы комплекса и обеспечивает прием и передачу данных, измерение и вычисление значений времени и координат.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GPSDataLib.dll |
| Номер версии (идентификационный номер) ПО | 1.0.0.0 и выше |
| Цифровой идентификатор ПО | D4DFDC59C1E9CF55E3 8A702BAFA35D99 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности (по уровню вероятности 0,95) привязки текущего времени к национальной шкале времени UTC(SU), с | ±2 |
| Пределы допускаемой абсолютной погрешности (по уровню вероятности 0,95) определения координат ТС, м | ±7 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока от внешнего источника питания, В - через адаптер от сети переменного тока 50 Гц, В | 5,35 от 100 до 240 |
| Г абаритные размеры (высота х ширина х длина), мм, не более | 210х138 х22 |
| Масса, кг, не более | 0,66 |
| Условия эксплуатации: - температура окружающей среды, °С | от -20 до +60 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист паспорта и руководства по эксплуатации методом компьютерной графики и на заднюю часть корпуса комплекса в виде металлического шильдика.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Компьютерный блок | - | 1 шт. |
| Адаптер питания 220В | - | 1 шт. |
| Кабель для зарядки и передачи данных USB/microUSB | - | 1 шт. |
| Ремень крепления | - | 1 шт. |
| Руководство по эксплуатации | РЭ 26.51.66-001-09974488-2017 | 1 экз. |
| Формуляр | ФО 26.51.66-001-09974488-2017 | 1 экз. |
| Методика поверки | РТ-МП-5369-441-2018 | 1 экз. |
осуществляется по документу РТ-МП-5369-441-2018 «ГСИ. Комплексы измерительные значений текущего времени с фотофиксацией «КФ-01». Методика поверки», утвержденному ФБУ «Ростест-Москва» 20 июня 2018г.
Основные средства поверки:
- имитатор сигналов СН-3803М (регистрационный номер в Федеральном информационном фонде 54309-13);
- приёмник временной синхронизации NV08C-CSM-N24M (регистрационный номер в Федеральном информационном фонде 63278-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.750-2011 ГСИ. Государственная поверочная схема для координатновременных средств измерений
ТУ 26.51.66-001-09974488-2017 Комплексы измерительные значений текущего времени с фотофиксацией «КФ-01». Технические условия
| Зарегистрировано поверок | 40 |
| Поверителей | 3 |
| Актуальность данных | 02.11.2025 |
