| Номер в госреестре | 71588-18 |
| Наименование СИ | Навигационная аппаратура потребителей ГНСС |
| Обозначение типа СИ | STONEX S4II |
| Изготовитель | "Stonex S.R.L..", Италия |
| Год регистрации | 2018 |
| Срок свидетельства | 15.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Навигационная аппаратура потребителей ГНСС STONEX S4II (далее - аппаратура) предназначена для измерений длины базиса при выполнении кадастровых и землеустроительных работ, инженерно-геодезических изысканий, в системе геодезического мониторинга, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Навигационная аппаратура потребителей ГНСС STONEX S4II - приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.
Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна, спутниковый геодезический приёмник и полевой контроллер. Аппаратура спроектирована для применения в качестве подвижной станции.
Управление аппаратурой осуществляется с помощью сенсорного экрана, алфавитноцифровой клавиатуры и функциональных кнопок, расположенных на лицевой панели. Принимаемая со спутников информация записывается во внутреннюю память контроллера или карту памяти SD. Электропитание аппаратуры осуществляется от съёмного Li-Ion аккумулятора.
Аппаратура оснащена модулями беспроводных сетей Wi-Fi и Bluetooth, портом Mini-USB, последовательным портом RS-232, модемом GSM, гнездом для карты формата SD, а также фотокамерой.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: L1; ГЛОНАСС: L1; SBAS: L1. Аппаратура позволяет принимать дифференциальные поправки в форматe RTCM 2.3.

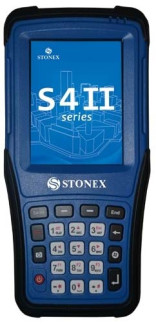

Общий вид аппаратуры представлен на рисунках 1 - 3.
В процессе эксплуатации, аппаратура не предусматривает механических и электронных внешних регулировок. Пломбирование аппаратуры не предусмотрено.
Аппаратура работает под управлением программного обеспечения «Stonex Cubo», устанавливаемым на контроллер.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | Stonex Cubo |
| Номер версии (идентификационный номер ПО), не ниже | 3 |
| Цифровой идентификатор ПО | B9B42FE7 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины базиса, м | от 0 до 30000 |
| Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95), мм, в режиме «Дифференциальные кодовые измерения (dGPS)»: - в плане | ±2-1000 |
| - по высоте | ±2-1500 |
| Допускаемая средняя квадратическая погрешность измерений длины базиса, мм, в режиме «Дифференциальные кодовые измерения (dGNSS)»: - в плане | 1000 |
| - по высоте | 1500 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип приёмника | Одночастотный, многосистемный |
| Тип антенны | Встроенная |
| Режимы измерений | «Дифференциальные кодовые измерения (dGPS)» |
| Диапазон рабочих температур, °С | от -30 до +60 |
| Напряжение источника питания постоянного тока, В | |
| - внешнего | от 9 до 15 |
| - внутреннего | 7,4 |
| Габаритные размеры (ВхШхГ), мм, не более | 193x91x42 |
| Масса, кг, не более | 0,6 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, ед. |
| Навигационная аппаратура потребителей ГНСС | - | 1 |
| Упаковочная коробка | - | 1 |
| Аккумуляторная батарея | - | 1 |
| Сетевое зарядное устройство | - | 1 |
| Кабель mini USB | - | 1 |
| Кронштейн для крепления на веху | - | По заказу |
| Кронштейн для установки на штатив | По заказу | |
| Методика поверки | МП АПМ 04-18 | 1 |
| Руководство по эксплуатации на русском языке | - | 1 |
осуществляется по документу МП АПМ 04-18 «Навигационная аппаратура потребителей ГНСС STONEX S4II. Методика поверки», утверждённому ООО «Автопрогресс-М» «13» марта 2018 г. Основные средства поверки:
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011;
- линейные базисы по ГОСТ Р 8.750-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений Техническая документация «Stonex Srl.», Италия
