| Номер в госреестре | 71564-18 |
| Наименование СИ | Системы мониторинга погружения свай |
| Изготовитель | "ALLNAMICS", Нидерланды |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы мониторинга погружения свай (далее - системы) предназначены для измерений виброускорений под воздействием ударных нагрузок.
Принцип работы систем основан на осуществлении непрерывного приема и преобразования аналоговой информации, поступающей от акселерометров, выходной сигнал которых пропорционален величине виброускорения, действующего на рабочую поверхность акселерометра, сравнении измеренных параметров с программируемыми пользователем пороговыми значениями и выдачи управляющего сигнала в систему АСУ ТП.
Системы состоят из системного мониторингового блока и двух акселерометров. Конструктивно системный мониторинговый блок представляет собой электронное устройство с двумя измерительными каналами для подключения акселерометров и двумя измерительными каналами для подключения тензометрических датчиков.

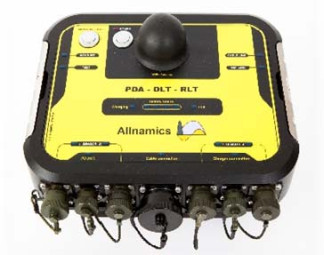

Общий вид систем мониторинга погружения свай представлен на рисунке 1, маркировочная табличка на рисунке 2. Опломбирование систем не предусмотрено.
Системы мониторинга погружения свай имеют встроенное программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации, индикации результатов измерений при подключении к персональному компьютеру или ноутбуку, формирования параметров выходных сигналов, настройки и проведения диагностики.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой систем и процессом измерений. Метрологически значимая часть ПО является неизменной.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - низкий.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Allnamics-PDA/DLT |
| Номер версии (идентификационный номер ПО) | не ниже 1.2.1 |
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений виброускорения, м/с | от 1 до 5000 |
| Диапазон рабочих частот, Гц | от 20 до 1500 |
| Пределы допускаемой относительной погрешности измерений виброускорения на базовой частоте 160 Гц, % | ±1 |
| Неравномерность амплитудно-частотной характеристики относительно базовой частоты 160 Гц, %, не более | ±10 |
| Условия эксплуатации: - температура окружающей среды, °С | от -10 до +45 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - системный мониторинговый блок | 220x200x100 |
| - акселерометр | 53x30x24 |
| Масса, кг, не более: - системный мониторинговый блок | 1,8 |
| - акселерометр | 0,3 |
наносится на руководство по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Системы мониторинга погружения свай | № PDR031, PDR033 | 2 шт. |
| в составе: | ||
| системные мониторинговые блоки акселерометры | № PDR031, PDR033 № A074, A075, A176, A177 | 2 шт. 4 шт. |
| Комплект ЗИП: | ||
| акселерометры | № A072, A073, A077, A078, A173, A174 | 6 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 204/3-01-2018 | 1 экз. |
осуществляется по документу МП 204/3-01-2018 «Системы мониторинга погружения свай. Методика поверки», утвержденному ФГУП «ВНИИМС» 20 февраля 2018 года.
Основные средства поверки: рабочий эталон 2-ого разряда по ГОСТ 8.800-2012. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
приведены в эксплуатационном документе
ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110-1 до 2104 Гц; Техническая документация фирмы «ALLNAMICS», Нидерланды.
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 06.08.2025 |
