| Номер в госреестре | 71158-18 |
| Наименование СИ | Анализаторы общего органического углерода |
| Обозначение типа СИ | Anatel PAT700, Anatel ТОС600 |
| Изготовитель | "Beckman Coulter, Inc.", США |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы общего органического углерода Anatel PAT700, Anatel ТОС600 (далее -анализаторы) предназначены для измерений массовой концентрации органического углерода и удельной электрической проводимости (УЭП) водных сред.
Принцип действия анализаторов Anatel PAT700 и Anatel ТОС600 основан на окислении пробы и измерении разности электропроводности до и после окисления. В систему подается проба, через которую пропускается УФ-излучение. В результате в ячейке разрушаются все углеродно-углеродные химические связи и общий органический углерод (ООУ) окисляется до CO2, который растворяется в воде, в результате чего изменяется ее электропроводность.

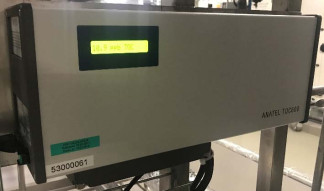

Конструктивно анализаторы Anatel PAT700 и Anatel ТОС600 состоят из корпуса, в который встроены окислительная камера и электронные узлы. Дополнительно в корпус анализаторов Anatel PAT700 встроены регулятор расхода анализируемой воды и теплообменник. Анализируемая вода отбирается из трубопровода через редуктор и с заданным расходом протекает через прибор.
Результаты измерений электропроводности воды и массовой концентрации общего органического углерода отражаются на встроенном дисплее и могут быть отправлены на внешние устройства через аналоговый или цифровой выход или выведены на компьютер через интерфейс RS-232 или USB (для анализаторов Anatel PAT700). Анализаторы могут управляться дистанционно.
Анализаторы общего органического углерода Anatel PAT700, Anatel ТОС600 имеют встроенное программное обеспечение, специально разработанное для выполнения измерений, передачи и просмотра результатов измерений в реальном времени на дисплее измерительного блока.
Встроенное ПО защищено на аппаратном уровне (опломбирование) от несанкционированной подмены программного модуля.
Программное обеспечение идентифицируется при включении анализатора.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
При нормировании метрологических характеристик учтено влияние программного обеспечения.
| Таблица 1 - Идентификационные данные (признаки) | метрологически значимой части ПО | |
| Идентификационные данные (признаки) | Значение | |
| PAT700 | ТОС600 | |
| Идентификационное наименование ПО | PAT700 | ТОС600 |
| Номер версии ПО, не ниже | V1.1 | V1.10 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| PAT700 | ТОС600 | |
| Диапазон измерений массовой концентрации углерода, мкг/дм3 | от 0,5 до 2000 | от 1,0 до 1000 |
| Пределы допускаемой абсолютной погрешности измерений массовой концентрации углерода, мкг/дм3: - в диапазоне от 0,5 (1,0) до 50 мкг/дм3 включ. | ±10 | |
| - в диапазоне св. 50 до 100 мкг/дм3 включ. | ±15 | |
| Пределы допускаемой относительной погрешности измерений массовой концентрации углерода, %: - в диапазоне св. 100 до 1000 мкг/дм3 включ. | ±10 | ±10 |
| - в диапазоне св. 1000 мкг/дм3 | ±10 | - |
| Диапазон измерений УЭП, мкСм/см | от 0,05 до 150 | |
| Пределы допускаемой относительной погрешности измерений УЭП, % | ±1,0 | ±2,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значение | |
| PAT700 | ТОС600 | |
| Напряжение от сети переменного тока с частотой 50±1 Гц, В | 220+22.33 | |
| Потребляемая сила тока, В А, не более | 250 | |
| Масса, кг, не более | 13,6 | 6,6 |
| Габаритные размеры, мм, не более: - глубина | 597 | 119 |
| - ширина | 229 | 419 |
| - высота | 254 | 193 |
| Условия эксплуатации: - температура окружающей среды, °С | от +10 до +40 | |
| - относительная влажность воздуха, % | от 5 до 95 | |
| - атмосферное давление, кПа | от 84 до 106 | |
| Средний срок службы, лет | 8 | |
наносится на корпус анализатора в виде клеевой этикетки и на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор | - | 1 шт. |
| Набор комплектующих | - | 1 комплект |
| Кабель питания | - | 1 комплект |
| Исходный раствор реактива | - | 1 шт. |
| Раствор калибровочный | - | 1 комплект |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 209-039-2017 | 1 экз. |
осуществляется по документу МП 209-039-2017 «Анализаторы общего органического углерода Anatel PAT700, Anatel ТОС600. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 09 ноября 2017 г.
Основные средства поверки:
- СО состава калия фталевокислого кислого (бифталата калия) ГСО 2216-81;
- рабочий эталон 2 разряда единицы удельной электрической проводимости жидкостей по ГОСТ 8.457-2015 (кондуктометр лабораторный КЛ-С-1, рег. № 46635-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на анализаторы, как указано на рисунке 2.
приведены в эксплуатационном документе.
Техническая документация фирмы «Beckman Coulter, Inc.», США
| Зарегистрировано поверок | 83 |
| Поверителей | 10 |
| Актуальность данных | 22.06.2025 |
