Системы измерительные с автоматической фотовидеофиксацией ДЕКАРТ, 70984-18

Назначение

Системы измерительные с автоматической фотовидеофиксацией «ДЕКАРТ» (далее по тексту - системы) предназначены для измерений скорости движения транспортных средств (ТС) в зоне контроля и на протяженном участке дороги в автоматическом режиме, а также для измерений текущего времени (интервалов времени), синхронизированного с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат систем.

Описание

Принцип действия систем основан на измерении скорости движения ТС, косвенным методом путем измерений расстояния, пройденного ТС в зоне контроля за известный интервал времени, либо путем измерений интервала времени, за который ТС проходит известное расстояние. Таким образом, скорость может измеряться как в одной зоне контроля, так и между двумя зонами контроля на протяженном участке дороги.

Принцип действия систем, при измерении текущих значений времени и координат основан на получении значений времени национальной шкалы координированного времени UTC (SU) и значений координат от приемника глобальной спутниковой системы ГЛОНАСС/GPS.

Системы конструктивно состоят из измерительных комплексов (ИК) и вычислительного сервера (ВС).

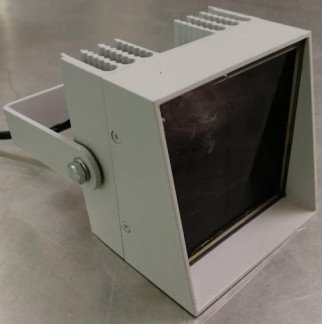

ИК включает в себя распознающую камеру во влагозащищенном корпусе, инфракрасный осветитель, блок управления, выполненный в ударопрочном, влагозащищенном корпусе.

ИК производит измерение текущих значений времени и скорости движения ТС, определяет параметры их движения и осуществляет автоматическую фотовидеофиксацию проездов ТС и идентификацию зафиксированных событий, передает информацию в ВС.

ВС вычисляет скорость движения ТС на протяженном участке дороги, сохраняет информацию с ИК в журнал, при необходимости передает информацию во внешнюю информационную сеть.

Способы установки систем указаны в руководстве по эксплуатации АИТС.402139.001 РЭ. Системы применяются для контроля за дорожным движением и автоматической фотовидеофиксации фактов нарушений ПДД.

Внешний вид составных частей систем с указанием мест пломбирования и нанесения знака утверждения типа приведен на рисунках 1, 2.

в

V IV

ИК: блок управления «ДЕКАРТ-БУ»

Рисунок 1 - Внешний вид составных частей систем

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) обеспечивает определение координат систем и текущего времени, расчета интервалов времени, измерения скорости.

В функции, выполняемые встроенным в комплексы ПО входит:

а)    предварительная настройка ИК и ВС перед работой;

б)    извлечение посылок точного времени из радиочастотного сигнала системы ГЛОНАСС/GPS;

в)    извлечение данных о координатах и точного времени из радиочастотного сигнала системы ГЛОНАСС/GPS;

г)    распознавание государственного регистрационного знака (ГРЗ) ТС;

д)    первичная обработка полученного фотоматериала;

-характеристики изображений ГРЗ размещаются в кадре целиком. Изображения символов визуально различимы, четкие, не размытые.

Идентификационные данные метрологически значимой части ПО систем приведены в таблице 1.

Таблица 1- Идентификационные данные метрологически значимой части ПО

Защита ПО от изменения её метрологически значимой части реализована путем установки парольной защиты.

Уровень защиты ПО систем и сохраняемых данных от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Технические характеристики

приведены соответственно в таблице 2 и таблице 3.

Таблица 2 - Метрологические характеристики

Знак утверждения типа

наносится на титульный лист формуляра и руководства по эксплуатации методом компьютерной графики и на корпус управляющего блока системы с помощью этикетки, выполненной типографским способом.

Комплектность

Комплект поставки комплексов приведен в таблице 3.

Таблица 3 - Комплект поставки систем

Поверка

осуществляется по документу АИТС.402139.001 МП «Системы измерительные с автоматической фотовидеофиксацией «ДЕКАРТ». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 28 февраля 2018 г.

Основные средства поверки:

-    аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALLILEO/SBAS NV08C-CSM-DR, регистрационный номер 52614-13 в Федеральном информационном фонде;

-    источники первичные точного времени УКУС-ПИ 02ДМ, регистрационный номер 60738-15 в Федеральном информационном фонде;

-    частотомер электронно-счетный Ч3-63/1, регистрационный номер 9084-90 в Федеральном информационном фонде;

-    осциллограф цифровой АКИП-4115/1A, регистрационный номер 51561-12 в Федеральном информационном фонде;

-    лазерный дальномер LEICA DISTO D510, регистрационный номер 41142-09 в Федеральном информационном фонде;

-    рабочий эталон единиц координат местоположения 1 разряда по ГОСТ Р 8.750-2011, область пространства до 8000000 м от поверхности геоида, скорость в диапазоне от 0 до 12000 м/с, беззапросная дальность в диапазоне от 0 до 90000000 м, скорость изменения беззапросной дальности в диапазоне от 0 до 11000 м/с.

Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.

Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные документы

ГОСТ 8.129-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения времени и частоты.

ГОСТ Р 57144-2016 «Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Общие технические требования».

«Системы измерительные с автоматической фотовидеофиксацией «ДЕКАРТ». Технические условия АИТС.402139.001 ТУ.
