| Номер в госреестре | 70764-18 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-10, РГС-25, РГС-50, РГС-60 |
| Изготовитель | ОАО "Магистральные нефтепроводы Центральной Сибири", г.Томск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-10, РГС-25, РГС-50, РГС-60 (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические.
Резервуары представляют собой стальные конструкции, состоящие из цилиндрической стенки и двух днищ. Форма днищ представлена в таблице 1.
Цилиндрическая стенка резервуара включает в себя:
- два пояса рулонной сборки (РГС-10);
- три пояса рулонной сборки (РГС-25);
- четыре пояса рулонной сборки (РГС-50);
- семь поясов рулонной сборки (РГС-60).
Резервуары оснащены горловиной, дыхательными клапанами, площадками с ограждениями и лестницами для технического обслуживания.
Места расположения резервуаров приведены в таблице 1.
Таблица 1
| Тип резервуаров | Заводской номер | Форма днищ | Места расположения резервуаров |
| РГС-10 | 1 | плоское | Томская область, ДЭС НПС «Парабель» |
| 2 | плоское | ||
| РГС-25 | 4 | коническое | Томская область, АЗС НПС «Парабель» |
| 5 | плоское | ||
| 2345 | коническое | ||
| РГС-50 | 1 | плоское | |
| РГС-60 | 445 | коническое |

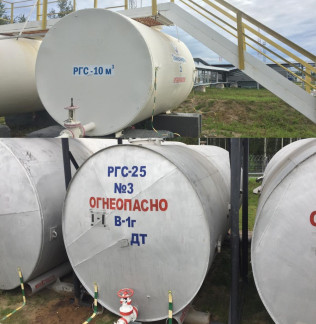

Общий вид резервуаров представлен на рисунках 1, 2, 3, 4.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-10, РГС-25, РГС-50, РГС-60 не предусмотрено.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| РГС-10 | РГС-25 | РГС-50 | РГС-60 | |
| Номинальная вместимость, м3 | 10 | 25 | 50 | 60 |
| Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), % | ±0,25 | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| РГС-10 РГС-25 РГС-50 РГС-60 | |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | -60 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта печатным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт. |
| Резервуар стальной горизонтальный цилиндрический | РГС-10 | 2 шт. |
| Паспорт резервуара | РГС-10 | 2 экз. |
| Г радуировочная таблица | РГС-10 | 2 экз. |
| Резервуар стальной горизонтальный цилиндрический | РГС-25 | 3 шт. |
| Паспорт резервуара | РГС-25 | 3 экз. |
| Г радуировочная таблица | РГС-25 | 3 экз. |
| Резервуар стальной горизонтальный цилиндрический | РГС-50 | 1 шт. |
| Паспорт резервуара | РГС-50 | 1 экз. |
| Г радуировочная таблица | РГС-50 | 1 экз. |
| Резервуар стальной горизонтальный цилиндрический | РГС-60 | 1 шт. |
| Паспорт резервуара | РГС-60 | 1 экз. |
| Г радуировочная таблица | РГС-60 | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая с грузом РНГ (регистрационный номер 43611-10), метрологические характеристики: диапазон измерений от 0 до 20 м, класс точности 2;
- рулетка измерительная металлическая Р10У3К (регистрационный номер 35279-07), метрологические характеристики: диапазон измерений от 0 до 10 м, класс точности 3;
- толщиномер ультразвуковой УТ-301 (регистрационный номер 29134-05), метрологические характеристики: диапазон измерений от 0,5 до 20,0 мм, пределы допускаемой абсолютной погрешности при измерении толщины ±0,1 мм;
- штангенциркуль 156 (регистрационный номер 11333-88), метрологические характеристики: диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-10, РГС-25, РГС-50, РГС-60
ГОСТ 17032-2010 ГСИ. Резервуары стальные горизонтальные для нефтепродуктов. Технические условия.
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
