| Номер в госреестре | 70516-18 |
| Наименование СИ | Мерники металлические эталонные |
| Обозначение типа СИ | М |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное объединение "Эталон" (ООО "НПО "Эталон"), г. Казань |
| Год регистрации | 2018 |
| Срок свидетельства | 13.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерники металлические эталонные М предназначены для измерений объема жидкости, хранения и передачи единицы объема жидкости.
Принцип действия мерников металлических эталонных М основан на измерении объема жидкости методом налива или слива. При поверке мер вместимости или при измерении объема жидкости измеряемую среду подают в предварительно смоченный водой мерник металлический эталонный М через горловину или через наливной кран. После заполнения мерника металлического эталонного М измеряемую среду сливают через сливной кран сплошной струей в поверяемую меру вместимости или средство измерений (метод налива). Вместимость поверяемой меры вместимости так же определяют выливая измеряемую среду из поверяемой меры вместимости в мерник металлический эталонный М (метод слива).
Мерники металлические эталонные М состоят из резервуара, измерительной горловины, ампулы уровня, опор, сливного и, в некоторых случаях, наливного крана. Резервуар мерника металлического эталонного М установлен на опорах. Установка мерника металлического эталонного М в вертикальное положение осуществляется с помощью домкратов, размещенных на опорах, и ампулы уровня, установленной в верхней части резервуара мерника. Мерники металлические эталонные М номинальной вместимостью от 2 до 50 дм могут изготавливаться без опор с плоским дном. Мерники металлические эталонные М номинальной вместимостью от 100 дм3 и выше могут изготавливаться с колесами, предназначенными для удобного перемещения. Мерники металлические эталонные М имеют несколько вариантов изготовлений горловин: горловины с прозрачными окнами с отметкой номинальной вместимости; горловины переливной, срезанные на уровне номинальной вместимости; горловины укомплектованные пеногасителем; горловины со шкалой, с отметками вместимости. Мерники металлические эталонные М выпускаются 1-го и 2-го разрядов по ГОСТ 8.470-82.

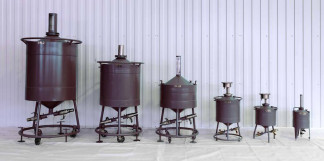

Общий вид мерников металлических эталонных М представлен на рисунках 1 и 2.
Пломбировка мерников металлических эталонных М осуществляется нанесением знака поверки давлением на мастику, расположенную в пломбировочной чашечке винта крепления шкалы и нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные через специальные отверстия в сливных и наливных кранах и в местах крепления горловин с помощью проволоки. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2 и 3.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Разряд по ГОСТ 8.470-82 | 1-ый | 2-ой |
| Пределы допускаемой относительной погрешности при температуре +20 °С, % | ±0,02 | ±0,05; ±0,1 |
| Номинальная вместимость мерников при температуре +20 °С, дм | от 2 до 1000 | от 2 до 5000 |
| Наименование характеристики | Значение | |
| Разряд | 1-ый | 2-ой |
| Измеряемая среда | вода, спирт и другие неагрессивные жидкости | |
| по отношению к материалам мерников | ||
| Температура измеряемой среды, оС | от +10 до +30 | |
| Габаритные размеры, мм, не более* | ||
| - высота | 2400 | 3400 |
| - ширина | 1200 | 1850 |
| - длина | 1200 | 1850 |
| Масса, кг, не более* | 250 | 980 |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, оС | от +10 до +30 | |
| - относительная влажность | ||
| окружающего воздуха, % | от 30 до 80 | |
| - атмосферное давление, кПа | от 84 до 107 | |
| Средний срок службы, лет | 10 | |
| Средняя наработка на отказ, ч | 20000 | |
| Примечание - Градуированная часть горловины мерника должна быть не более 2% вместимости | ||
| вверх и вниз от отметки номинальной вместимости. Вместимость, соответствующая верхней | ||
| и нижней отметкам шкалы при температуре | +20 °С указаны в паспорте. | |
| * - габаритные размеры и масса мерников указаны в паспорте. | ||
наносится на маркировочную табличку, закрепленную к резервуару мерника металлического эталонного М, методом гравировки и в верхнюю часть по центру титульного листа паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Мерник металлический эталонный | М | 1 шт. | По заказу |
| Паспорт | - | 1 экз. |
осуществляется по ГОСТ 8.400-2013 «ГСИ. Мерники металлические эталонные. Методика поверки»
Основные средства поверки:
- рабочий эталон единицы массы 3-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы»;
- рабочий эталон единицы объема 1-го разряда по ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости»;
- весы специальные электронные Kx-T4 Line/K-Line (регистрационный номер 66571-17) с пределами допускаемой относительной погрешности ±0,01 %.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а также давлением на пломбы в соответствии с рисунками 2 и 3.
приведены в эксплуатационном документе.
ГОСТ 8.470-82 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.400-2013 ГСИ. Мерники металлические эталонные. Методика поверки ТУ 4381-001-04884450-2017 Мерники металлические эталонные М. Технические условия
| Зарегистрировано поверок | 126 |
| Поверителей | 16 |
| Актуальность данных | 05.11.2025 |
