| Номер в госреестре | 70295-18 |
| Наименование СИ | Тестеры радиокоммуникационные сервисные |
| Обозначение типа СИ | РСТ-430 |
| Изготовитель | Общество с ограниченной ответственностью ИТЦ "Контур" (ООО ИТЦ "Контур"), г. Новосибирск |
| Год регистрации | 2018 |
| Срок свидетельства | 31.01.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры радиокоммуникационные сервисные РСТ-430 (далее РСТ-430) предназначены для измерений частоты высокочастотного и низкочастотного сигналов, напряжения высокочастотного и низкочастотного сигналов, мощности высокочастотного сигнала. РСТ-430 применяются при настройке, контроле и испытаниях радиостанций, работающих в диапазоне частот от 1,6 до 470 МГц с частотной и амплитудной модуляциями входного и выходного сигналов ВЧ.
Принцип действия РСТ-430 основан на формировании генераторами низкой (НЧ) и высокой (ВЧ) частот испытательных сигналов под управлением контроллеров НЧ и ВЧ, передаче испытательных сигналов на выходные разъёмы НЧ и ВЧ путем преобразования их аттенюаторами и усилителями до требуемого уровня по амплитуде. Генераторы выполнены по схеме прямого цифрового синтеза. Источником опорной частоты для генераторов служит кварцевый генератор с частотой 10 МГц. Генератор ВЧ может работать в режимах непрерывной генерации, частотной (ЧМ) и амплитудной (АМ) модуляции. В режиме непрерывной генерации генератор ВЧ также выполняет функцию гетеродина, частота которого поступает на преобразователь частоты измеряемого сигнала в промежуточную частоту. Измеряемый сигнал ВЧ от испытуемого устройства, поступающий на высокочастотный разъём, преобразуется по амплитуде аттенюаторами до требуемого уровня и поступает на амплитудный детектор, программируемый делитель высокой частоты и преобразователь в промежуточную частоту (ПЧ).
Амплитудный детектор формирует сигналы для измерения амплитудной модуляции и мощности измеряемого сигнала ВЧ.
Программируемый делитель ВЧ формирует импульсный сигнал для измерения частоты высокочастотного сигнала.
Преобразователь ПЧ преобразует частоту измеряемого сигнала в постоянную частоту 610 кГц, которая поступает на частотный детектор для формирования сигнала для измерения девиации.
Сформированные аналоговые сигналы и измеряемые сигналы с входного разъёма НЧ поступают через аналоговый коммутатор на аналого-цифровой преобразователь (АЦП). Сформированные импульсы с высокочастотного программируемого делителя и АЦП через коммутатор импульсов поступает на контроллер НЧ для математической обработки по заданной программе и формирования сигналов для отображения результатов измерения на индикаторной панели. Контроллер НЧ так же обрабатывает сигналы с клавиатуры для управления работой РСТ-430.
РСТ-430 - это многофункциональный прибор, в котором предусмотрены режимы работы высокочастотного (ВЧ) генератора, низкочастотного (НЧ) генератора, ВЧ частотомера, НЧ частотомера, измерителя модуляции (частотной, амплитудной), НЧ вольтметра переменного тока, измерителя коэффициента нелинейных искажений, измерителя мощности.
РСТ-430 является функционально законченным устройством. Выполнен в металлическом корпусе.
РСТ-430 выпускается одной модификации.

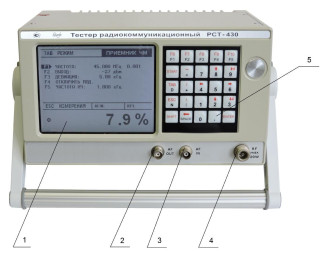

Общий вид тестера радиокоммуникационного сервисного РСТ-430 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
-х
Тестер радиокоммуникационный РСТ-430
|Г(]ИПТ
ПРИЕМНИК ЧМ
| F6 | F7 | F8 | F9 | ri- 1 |
| STAR, | + | 7 | t 8 | tt H1 9 || |
| TAB | * | * V | ||
| D | * | 4 | 5 | 6 Ц |
| ESC | $ | **■I | ||
| N | ( | 1 | 2 | |
| SHI^T | spaceI | 0 | s' |
TAB РЕЖИМ
Н> ЧВСТОТП: 45.D00 ПГц 0ЛИ1
Г2 ВЫХОД: -27 дБм
F3 ДЕВИАЦИЯ: 5.D0 »Гц
Г4 ОТКЛПЧШЬ ПОД.
F5 ЧПСТОТЙ НЧ: 1.000 кГц
| ESC ИЗМЕРЕНИЯ | АПЫ: | [rat |
| • / ’ | .9 % |
1 - Экран индикаторной панели;
2 - Разъем «AF OUT» (НЧ выход прибора);
3 - Разъем «AF IN» (НЧ вход прибора);
4 - Разъем «RF» (ВЧ вход/выход прибора);
5 - Клавиатура.
Рисунок 1 - Общий вид РСТ-430
Для управления режимами работы РСТ-430 и математической обработки измерительных сигналов применяется встроенное программное обеспечение (далее - ПО) «RST430 Firmware» (версия 04.00.0090), обеспечивающее формирование заданий на проведение измерений, управление работой модулей в процессе проведения измерений, отображение хода измерений. ПО предназначено только для работы с РСТ-430 и не может быть использовано отдельно от измерительно-вычислительной платформы данного прибора. Программное обеспечение размещено в недоступной для считывания и модификации памяти программ управляющих микроконтроллеров. Встроенное ПО является метрологически значимым. Метрологические характеристики нормированы с учетом влияния ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные признаки метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программы "RST430 Firmware"
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | RST430 Firmware |
| Номер версии (идентификационный номер) ПО | 04.00.0090 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон установки частоты выходного сигнала ВЧ, МГц | от 0,1 до 470 |
| Шаг установки частоты выходного сигнала ВЧ минимальный, кГц | 1 |
| Пределы допускаемой относительной погрешности установки частоты выходного сигнала ВЧ, % | ±3 10-4 |
| Диапазон установки выходного уровня ВЧ на нагрузке 50±0,5 Ом, в диапазоне частот от 0,1 до 470 МГц, дБм (мВ) | от -27 до -126 (от 0,1Г10-3 до 9,99) |
| Шаг установки выходного уровня сигнала ВЧ минимальный, дБ (мкВ) | 1 (0,01) |
| Пределы допускаемой абсолютной погрешности установки выходного уровня сигнала ВЧ в диапазоне частот от 1,6 до 470 МГц, дБ В диапазоне частот выходного сигнала ВЧ от 0,1 до 1,599 МГц | ±4 не нормируется |
| Диапазон установки девиации частоты сигналов ВЧ при ЧМ, кГц | от 0,2 до 20 |
| Шаг установки девиации частоты сигналов ВЧ минимальный, кГц | 0,1 |
| Диапазон модулирующих частот ЧМ выходного сигнала ВЧ, кГц | от 0,02 до 20 |
| Шаг установки модулирующей частоты ЧМ выходного сигнала ВЧ минимальный, Гц | 1 |
| Пределы допускаемой относительной погрешности установки девиации частоты выходного сигнала ВЧ в диапазоне модулирующих частот от 0,1 до 10 кГц, % В диапазоне модулирующих частот от 0,02 до 0,099 кГц В диапазоне модулирующих частот от 10,001 до 20 кГц | ±[5 + 5 (Буст / Бк)]* не нормируется не нормируется |
| Диапазон установки коэффициента АМ выходного сигнала ВЧ, % | от 0 д о 1 00 |
| Шаг установки коэффициента АМ выходного сигнала ВЧ минимальный, % | 1 |
| Диапазон модулирующих частот АМ выходного сигнала ВЧ, кГц | от 0,2 до 10 |
| Пределы допускаемой абсолютной погрешности установки коэффициента АМ выходного сигнала ВЧ в диапазоне модулирующих частот от 0,2 до 10 кГц, % В диапазоне модулирующих частот от 0,02 до 0,199 кГц, В диапазоне модулирующих частот от 10,001 до 20 кГц | ±(1 + 0,07МУст)** не нормируется не нормируется |
| Диапазон установки частоты выходного сигнала НЧ, кГц | от 0,02 до 20 |
| Шаг установки частоты выходного сигнала НЧ минимальный, Гц | 1 |
| Пределы допускаемой абсолютной погрешности установки частоты выходного сигнала НЧ, Гц | ±1 |
| Диапазон установки выходного напряжения сигнала НЧ, В | от 0,001 до 2 |
| Шаг установки выходного напряжения сигнала НЧ минимальный, мВ | 1 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности установки выходного напряжения сигнала НЧ в диапазоне напряжений от 0,02 до 2 В, в диапазоне частот от 0,1 до 20 кГц, В В диапазоне выходных напряжений от 0,001 до 0,0199 В В диапазоне частот от 20 до 99,9 Гц | ±(0,02 + 0,05Uh4 уст)*** не нормируется не нормируется |
| Коэффициент нелинейных искажений (КНИ) выходного напряжения сигнала НЧ, %, не более | 1 |
| Диапазон измерения частоты входного сигнала ВЧ, МГц | от 0,5 до 1000 |
| Пределы допускаемой относительной погрешности измерения частоты входного сигнала ВЧ в диапазоне от 1,6 до 470 МГц, % В диапазоне частот от 0,5 до 1,599 МГц В диапазоне частот от 470,001 до 1000 МГц | ±3 10-4 не нормируется не нормируется |
| Диапазон измерения девиации частоты входного сигнала ВЧ при ЧМ, кГц | от 0,1 до 20 |
| Диапазон модулирующих частот ЧМ входного сигнала ВЧ, кГц | от 1 до 10 |
| Пределы допускаемой относительной погрешности измерения девиации частоты входного сигнала ВЧ, % | ±[5 + 5 (Бизм / Бк)]**** |
| Диапазон измерения коэффициента АМ входного сигнала ВЧ, % | от 1 до 100 |
| Диапазон модулирующих частот АМ входного сигнала ВЧ, кГц | от 1 до 10 |
| Пределы допускаемой относительной погрешности измерения коэффициента АМ входного сигнала ВЧ, % | ±10 |
| Диапазон измерения мощности входного сигнала ВЧ в полосе частот от 0,4 до 470 МГц, Вт | от 0,2 до 20 |
| Предел допускаемой относительной погрешности измерения мощности входного сигнала ВЧ, % | ±[10 + (Рк / Р г изм^ |
| Диапазон измерения частоты входного сигнала НЧ, Гц | от 20 до 1-105 |
| Пределы допускаемой абсолютной погрешности измерения частоты входного сигнала НЧ, Гц | ±1 |
| Диапазон измерения переменного напряжения синусоидальной формы входного сигнала НЧ в диапазоне частот от 0,02 до 20 кГц, В | от 0,02 до 15 |
| Пределы допускаемой относительной погрешности измерения переменного напряжения входного сигнала НЧ, % | ±2 |
| Измерение КНИ входного сигнала НЧ, % | от 1 до 100 |
| Пределы допускаемой абсолютной погрешности измерения КНИ входного сигнала НЧ, % в диапазоне от 1 до 50 % в диапазоне от 51 до 100 % | ±[1 + 0,1 КНИизм]****** не нормируется |
| * - где Бк = 20 кГц - верхнее значение диапазона установки девиации частоты; Буст - установленное значение девиации частоты, кГц; ** - где Муст - установленное значение коэффициента амплитудной модуляции, %; *** - где Um уст - установленное значение выходного напряжения, В; **** - где ок = 20 кГц - верхнее значение диапазона измерения девиации частоты; Бизм - измеренное значение девиации частоты, кГц; ***** - где Рк = 20 Вт - верхнее значение диапазона измерения мощно сигнала ВЧ; Ризм - измеренное значение мощности сигнала ВЧ, Вт; ****** - где КНИизм - измеренное значение коэффициента нелинейных искажений, % |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Параметры электрического питания: - напряжение постоянного тока, В | от 10 до 15 | |
| Потребляемая мощность, Вт, не более | 25 | |
| Время непрерывной работы, ч/сутки | 8 | |
| Средний срок службы, лет, не менее | 5 | |
| Средняя наработка на отказ, ч, не менее | 10000 | |
| Масса без транспортировочного кейса, кг, не более | 4 | |
| Масса в полной комплектации (в кейсе транспортировочном), кг, не более | 10 | |
| Габаритные размеры, мм, не более корпус прибора: - высота - ширина - длина Максимальный размах переносной ручки от поверхности корпуса кейс транспортировочный: - высота - ширина - длина | 155 300 165 65 410 470 220 | |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при +25°С, % - атмосферное давление, кПа (мм. рт. ст.) | от +10 до +35 от 40 до 90 от 84 до 106,7; (от 630 до 800). | |
Знак утверждения типананосится на шильдик РСТ-430 методом лазерной печати. Комплектность средства измерений Таблица 4 - Комплектность РСТ-430 | ||
| Наименование | Обозначение | Количество |
| Тестер радиокоммуникационный сервисный РСТ-430 | ИТЦК468166.002 | 1 шт. |
| Преобразователь AC-DC ~220В/=12В1* | 1 шт. | |
| Кабель ВЧ | ИТЦК418542.005 | 1 шт. |
| Кабель НЧ | ИТЦК418542.006 | 1 шт. |
| Кейс транспортировочный | ИТЦК468976.005 | 1 шт. |
| Руководство по эксплуатации | РЭ 26.51.44-008-868660682017 | 1 экз. |
| Методика поверки | МП 26.51.44-008-868660682017 | 1 экз. |
| Паспорт | ПС 26.51.44-008-868660682017 | 1 экз. |
* - Тип, модель преобразователя AC-DC ~220В/=12В определяется при комплектации РСТ-430 изготовителем.
осуществляется по документу МП 26.51.44-008-86866068-2017 «Тестеры радиокоммуникационные сервисные РСТ-430. Методика поверки», утвержденному ФГУП «СНИИМ» 03.04.2017 г. Основные средства поверки:
Стандарт частоты Ч1-81, (рег. №. 13442-03), отклонение частоты от номинального значения 5 МГц не более ±1 • 10-10 ;
7
Частотомер универсальный CNT-90XL, (рег. № 41567-09), погрешность ±5^10" ; Анализатор спектра E4402B, (рег. № 23670-08), погрешность: суммарная амплитудная ±0,4 дБ; по полосе обзора ±0,5%; по частоте ±101 Гц (на частоте 1ГГц);
Измеритель модуляции вычислительный СК3-45, (рег. № 9331-83), Пределы погрешности измерения: коэффициента AM: ±2 %, девиации частоты: ±2 %, напряжения входного сигнала: ±(2-3) дБ, коэффициента гармоник огибающей: ±10 %;
Усилитель высокочастотный У3-33, (рег. №4150-74), диапазон частот от 0,1 до 400 МГц, усиление 25 дБ;
Вольтметр цифровой В7-34, (рег. № 7982-80);
Прибор для поверки вольтметров переменного тока В1-9, (рег. №5596-76);
Генератор сигналов низкочастотный Г3-123, (рег. № 11189-88);
Установка измерительная образцовая К2С-57, (рег. №11671-88);
Генератор сигналов СВЧ SMF100A, (рег. №39089-08), от 100 кГц до 43 ГГц с АМ/ЧМ/ФМ-модуляцией, от минус 130 до плюс 20 дБмВт;
Усилитель мощности OPHIR 5062 (вспомогательное оборудование), Диапазон частот от 1,0 до 1000,0 МГц, точка компрессии 1 дБ 70 Вт, усиление 50 дБ;
Ваттметр поглощаемой мощности М3-56, (рег. №7060-79), погрешность измерения среднего значения мощности: в диапазоне частот до 12 ГГц не более ±4%, в диапазоне частот выше 12 ГГц ±6%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель корпуса прибора, как показано на рисунке 2.
приведены в эксплуатационном документе.
ГОСТ 22261 - 94. Средства измерений электрических и магнитных величин. Общие технические условия
Тестеры радиокоммуникационные сервисные РСТ-430. Технические условия. 26.51.44-008-86866068-2017 ТУ
