| Номер в госреестре | 70128-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВСПК-50000 |
| Изготовитель | ПАО "Запорожский завод металлических конструкций", Украина, г.Запорожье |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |

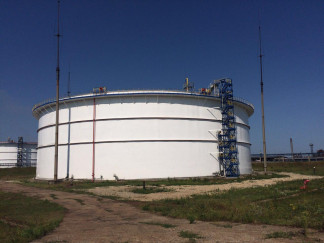

Резервуары стальные вертикальные цилиндрические РВСПК-50000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические с плавающей крышей, номинальной вместимостью 50000 м .
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки, конического днища и плавающей крыши.
Цилиндрическая стенка резервуара включает в себя двенадцать цельносварных поясов полистовой сборки.
Днище резервуара - коническое с уклоном 1:100 от центра к окрайке.
Заполнение и выдача продукта осуществляются через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуары РВСПК-50000 №№ Р-1, Р-2 расположены на площадке Товарно-сырьевой базы № 2, цех № 08, НПЗ ОАО «ТАИФ-НК», 423570, Республика Татарстан, г. Нижнекамск.
Пломбирование резервуаров стальных вертикальных цилиндрических РВСПК-50000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| РВСПК-50000 | ||
| Заводской номер резервуара | ||
| Р-1 | Р-2 | |
| Номинальная вместимость, м3 | 50000 | |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,10 | |
Таблица 2 - Технические характеристики
| Значение | ||
| Наименование характеристики | РВСПК-50000 | |
| Заводской номер резервуара | ||
| Р-1 | Р-2 | |
| Габаритные размеры: | ||
| - диаметр внутренний резервуара, мм | 60700 | |
| - высота стенки резервуара, мм | 17950 | |
| Условия эксплуатации: | ||
| Температура окружающего воздуха, оС | - 50 до +50 | |
| Атмосферное давление, кПа | от 84,0 до 106,7 | |
| Средний срок службы, лет, не менее | 30 | |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВСПК-50000 | 2 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт | РВСПК-50000 | 2 экз. |
| Г радуировочная таблица | 2 экз. |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 51740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВСПК-50000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия;
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки;
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости.
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 12.11.2025 |
