| Номер в госреестре | 69887-17 |
| Наименование СИ | Системы бесконтактных измерений |
| Обозначение типа СИ | серий Kestrel Elite |
| Изготовитель | "Vision Engineering Ltd.", Великобритания |
| Год регистрации | 2017 |
| Срок свидетельства | 21.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы бесконтактных измерений серий Kestrel Elite, Hawk, Falcon, Swift и Swift Duo (далее системы) предназначены для оптических бесконтактных измерений линейных размеров деталей.
Принцип работы систем основан на использовании технологии оптического проецирования, с помощью которой изображение объекта, расположенного на измерительном столе, проецируется на оптическую головку микроскопа.
Функционально системы состоят из безокулярного микроскопа, измерительного стола и системы обработки данных измерений.
Конструктивно безокулярный микроскоп состоит из оптической головки, штатива и узла фокусировки. С помощью оптической головки производится наведение на измеряемый объект; штатив необходим для установки измерительного стола, блока фокусировки и оптической головки и служит для измерения линейных размеров вертикальном направлении (ось Z); измерительный стол с отсчетными устройствами служит для установки на нем измеряемых объектов и измерения линейных размеров в продольном (ось X), поперечном (ось Y) направлениях; узел фокусировки предназначен для фокусировки оптической головки на измеряемые объекты.
Система обработки измерений производит обработку результатов измерений и вывод их на экран в цифровой и графической формах.
Системы серии Kestrel Elite в зависимости от диапазонов измерений выпускаются 2 типоразмеров (табл. 2).
Системы серии Swift/Swift Duo в зависимости от диапазонов измерений выпускаются
2 типоразмеров (табл. 2).
Системы серии Hawk в зависимости от диапазонов измерений выпускаются 5 типоразмеров (табл. 2).
Системы серии Falcon в зависимости от диапазонов измерений выпускаются
3 типоразмеров (табл. 2).
Системы серий Kestrel Elite, Hawk и Swift Duo оснащают безокулярной оптической головой, предназначенной для вывода оптического изображения.
Системы серий Hawk и Falcon могут оснащать моторизированным столом. При этом управление перемещениями по осям X и Y осуществляется при помощи ЧПУ. Такие системы дополнительно маркируются «CNC».
Измерения проводятся в ручном и автоматизированном режимах (системы серий Hawk и Falcon, оснащенные моторизированным столом). В автоматическом режиме управление осуществляется с помощью компьютера. Результаты измерений могут выводится на персональный компьютер (может поставляться для всех систем) или на отдельное устройство вывода информации (рис. 1-3): планшет (системы серии Kestrel Elite/Hawk), системный блок QC 200 (Kestrel Elite/Hawk) или системный блок ND 122 (Kestrel Elite/Hawk).
Внешний вид систем приведен на рисунках 2-4.
Пломбирование систем от несанкционированного доступа не предусмотрено.
а) б) в)

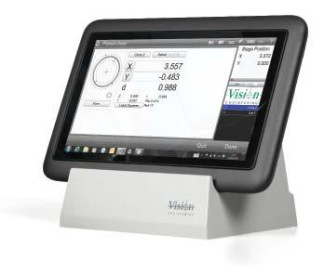

Рисунок 1 - Внешний вид устройств вывода результатов измерений систем:
а) планшет; б) системный блок QC 200 и в) системный блок ND 122.
а) б)
Рисунок 2 - Внешний вид систем серий: а) Kestrel Elite и б) Falcon
Системы могут быть оснащены программным обеспечением (ПО): «ND122» (при наличии системного блока ND 122), «ND1200» (при наличии системного блока QC 200), «М2» (при наличии планшета или персонального компьютера), «M3» (при наличии персонального компьютера) и «QC5000» (при наличии персонального компьютера).
ПО «ND122» и «ND1200» позволяет осуществлять вывод результатов измерений на экран системного блока.
ПО «М2» позволяет осуществлять измерения по осям X, Y и выводить результаты на экран планшета или персонального компьютера.
ПО «QC5000» позволяет осуществлять измерения по осям X, Y и Z и выводить результаты на экран персонального компьютера.
ПО «М3» позволяет осуществлять измерения по осям X, Y и Z, выводить результаты на экран персонального компьютера, а также «сшивать» получаемые изображения.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Таблица 1 - Идентификационные данные ПО систем
| Идентификационные данные (признаки) | Значение | ||||
| Идентиф икационное наименование ПО | ND122 | ND1200 | М2 | М3 | QC5000 |
| Номер версии (идентификационный номер) ПО | v.1.0.0 и выше | v.2.18.1 и выше | v.1.00.03 и выше | v.1.10.02 и выше | v.2.95 и выше |
| Цифровой идентификатор ПО | - | - | - | - | - |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Для защиты ПО от несанкционированного доступа используют USB-ключ.
Защита программного обеспечения систем соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
| Серия | Kestrel Elite | Swift/Swift Duo | Falcon | ||||||
| Диапазон измерений, мм - По оси X - По оси Y - По оси Z | От 0 до 150 От 0 до 100 | От 0 до 200 От 0 до 100 | От 0 до 150 От 0 до 100 | От 0 до 200 От 0 до 100 | От 0 до 150 От 0 до 100 От 0 до 115 | От 0 до 200 От 0 до 100 От 0 до 115 | От 0 до 150 От 0 до 150 От 0 до 115 | ||
| Пределы допускаемой абсолютной погрешности линейных измерений по осям X и Y*, мкм | ±(5,0 + 6,5L/1000) | ±(5,0 + 6,5L/1000) | ±(5,0 + 6,5L/1000) | ±(3,0 + 6,5L/1000) | |||||
| Пределы допускаемой абсолютной погрешности линейных измерений по оси Z, мкм | - | - | ±(10,0 + 0,15L) | ||||||
| Разрешение измерительных шкал, мм | 0,001 | 0,001 | 0,001 | ||||||
| Масса, не более, кг | 48 | 48 | 48 | ||||||
| Г абаритные размеры, мм, не более - длина - ширина - высота | 430 480 680 | 510 480 680 | 430 480 450 | 430 480 680 | 510 480 450 | 510 480 680 | 410 530 530 | 490 530 530 | 415 530 530 |
| Где L - измеряемая длина в мм. * при объективе 100 крат | |||||||||
| Серия | Hawk | ||||
| Диапазон измерений, мм - По оси X - По оси Y - По оси Z | От 0 до 150 От 0 до 150 От 0 до 195 | От 0 до 200 От 0 до 150 От 0 до 195 | От 0 до 250 От 0 до 150 От 0 до 195 | От 0 до 300 От 0 до 225 | От 0 до 400 От 0 до 300 |
| Пределы допускаемой абсолютной погрешности линейных измерений по осям X и Y*, мкм | ±(4,0 + 5,5 L/1000) | ±(2,0 + 4,5L/1000) | ±(4,0 + 3L/1000) | ±(15,0 + 6,5L/1000) | ±(15,0 + 8,5L/1000) |
| Пределы допускаемой абсолютной погрешности линейных измерений по оси Z, мкм | ±(6,0 + 0,09L) | ±(6,0 + 0,09L) | ±(6,0 + 0,09L) | - | - |
| Разрешение измерительных шкал, мм | 0,001 | 0,0005 | 0,0005 | 0,001 | 0,001 |
| Масса, не более, кг | 95 | 95 | 95 | 95 | 95 |
| Г абаритные размеры, мм, не более - длина - ширина - высота | 540 700 780 | 750 750 780 | 890 730 780 | 1100 980 700 | 1200 980 700 |
| Где L - измеряемая длина в мм. * при объективе 200 крат | |||||
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±2,5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, % | от 35 до 75 |
наносится на титульный лист руководства по эксплуатации типографским способом Комплектность средства измерений
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система бесконтактных измерений | Kestrel Elite, Hawk, Falcon, Swift, Swift Duo | 1 шт. |
| Компьютер с ПО или устройство вывода информации | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП № 203-58-2017 | 1 экз. |
осуществляется по документу МП № 203-58-2017 «Системы бесконтактных измерений серий Kestrel Elite, Hawk, Falcon, Swift и Swift Duo. Методика поверки», утвержденному ФГУП «ВНИИМС» 04 августа 2017 г.
Основные средства поверки:
- мера длины штриховая (стеклянная) 3-го разряда по ГОСТ Р 8.763-2011;
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10-9 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм»
Техническая документация Vision Engineering Ltd., Великобритания
| Зарегистрировано поверок | 210 |
| Поверителей | 20 |
| Актуальность данных | 26.10.2025 |
