| Номер в госреестре | 69197-17 |
| Наименование СИ | Системы термометрии комплексные автоматизированные |
| Обозначение типа СИ | КАСТ-01 |
| Изготовитель | Общество с ограниченной ответственностью "Комплектэлектро Плюс" (ООО "Комплектэлектро Плюс"), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 16.11.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы термометрии комплексные автоматизированные КАСТ-01 (далее по тексту -системы или системы КАСТ-01) предназначены для непрерывных или циклических многозонных измерений температуры зерна и продуктов его переработки при хранении в складах силосного и напольного типа, и подачи аварийно-предупредительной сигнализации в случае превышения установленного предельного значения температуры.
Принцип действия системы основан на преобразовании кодовых сигналов от цифровых датчиков температуры DS18B20, установленных в термоподвесках типов ТП 01-XX-YY, ТШ-
01-XX-YY (термошпага) в сигналы интерфейса RS485. По интерфейсу RS485 данные от термоподвесок поступают через блоки опроса термоподвесок БОТ-01 и БОТ-02 в управляющий контроллер УК-01, который осуществляет отображение информации по температуре и относительной влажности, отслеживание достижения температурой заданных уставок и передачу данных в другие системы управления по интерфейсу RS485. К контроллеру УК-01 может подключаться до 512 термоподвесок типов ТП-01-XX-YY и ТШ-01-XX-YY.
Системы относятся к проектно-компонуемым системам. На рисунке 1 представлена структура системы КАСТ-01.
В состав системы входят:
- термоподвески типов ТП-01-ХХ-YY и термошпаги ТШ-01-ХХ-YY, предназначенные для непрерывного многозонного измерения температуры зерна и продуктов его переработки при хранении в технологических емкостях;
- блоки опроса термоподвесок БОТ-01 и БОТ-02 (состоит из двух блоков БОТ-01), предназначенные для непрерывного опроса термоподвесок ТП^-ХХ-YY и термошпаг ТШ-01-ХХ-YY в автоматическом режиме и передачи информации на управляющий контроллер УК-01 или рабочую станцию;

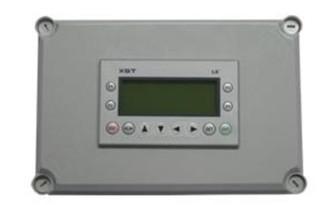

- управляющий контроллер УК-01, предназначенный для настройки системы, непрерывного опроса блоков БОТ-01, БОТ-02, считывания с них данных о температуре, индикации значений температуры, формирования сигналов тревоги при выходе контролируемых параметров за пределы установленных диапазонов, а также для связи с рабочей станцией;
- ручной считыватель РС-01, предназначенный для просмотра информации с датчиков температуры термоподвесок и термошпаг;
- ящик подключения ручного считывателя ЯП-01-ХХ, предназначенный для подключения ручного считывателя РС-01 к термоподвескам и термошпагам.
t
±
I
Ручной считыватель РС-01
Не более 32 шт.
Не более 64 шт.
Блок опроса термоподвесок БОТ-61
Блок опроса термоподвесок БОТ-62
Пломбирование систем не предусмотрено.
Программное обеспечение систем КАСТ-01 (далее ПО КАСТ-01) предназначено для обеспечения работы всех его компонентов, входящих в состав системы: термоподвесок, блоков опроса термоподвесок БОТ-01 и БОТ-02, управляющего контроллера УК-01 и ручного считывателя РС-01.
ПО КАСТ-01 является комплексом программ и включает в себя несколько программных компонентов:
- ПО БОТ-01 - программа для блока опроса термоподвесок БОТ-01, предназначена для циклического опроса данных с датчика температуры, подключенных к блоку БОТ-01 посредством интерфейса 1-Wire и предоставления этих данных через интерфейс RS485 по протоколу Modbus RTU.
- ПО БОТ-02 - программа для составных блоков опроса термоподвесок БОТ-01, предназначенная для циклического опроса данных с датчика температуры, подключенных к блоку БОТ-01 посредством интерфейса 1-Wire и предоставления этих данных через интерфейс RS485 по протоколу Modbus RTU.
- ПО РС-01 - программа для ручного считывателя РС-01 предназначена для опроса данных с датчиков температуры, подключенных к блоку РС-01 посредством интерфейса 1-Wire и сохранения этих данных для последующего просмотра.
- ПО УК-01 - программа для управляющего контроллера УК-01, предназначена для настройки системы, циклического считывания дынных о температуре с блоков БОТ-01 и БОТ-02 посредством интерфейса RS485 по протоколу Modbus RTU, отображения полученных значений и предоставления этих данных через интерфейс Ethernet.
ПО КАСТ-01 является встроенным программным обеспечением для микроконтроллеров приборов БОТ-01, БОТ-01, РС-01 и УК-01, куда оно записывается на этапе производства этих приборов. Метрологические характеристики системы КАСТ-01 оценены с учетом влияния на них ПО КАСТ-01. Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно рекомендации по метрологии Р 50.2.077-2014 -не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
| Таблица 1 - Идентификационные данные | 01 - Т О Б О П |
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | B0T01 140 |
| Номер версии ПО | не ниже 140 |
| Цифровой идентификатор ПО | отсутствует |
| Таблица 2 - Идентификационные данные | 2 0 - Т О Б О П |
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | B0T01 140 |
| Номер версии ПО | не ниже 140 |
| Цифровой идентификатор ПО | отсутствует |
| Таблица 3 - Идентификационные данные | ПО РС-01 |
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | РС01 21 |
| Номер версии ПО | не ниже 2.1 |
| Цифровой идентификатор ПО | отсутствует |
Таблица 4 - Идентификационные данные ПО УК-01
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | UK1 |
| Номер версии ПО | не ниже 1.2 |
| Цифровой идентификатор ПО | 2E2D3085734D1896342900B0869FFD81 |
ПО КАСТ-01 обеспечивает сбор данных о температуре с микросхем DS18B20, установленных в измерительных шлейфах термоподвесок ТП-01-XX-YY, ТШ-01-XX-YY и передачу их контроллеру УК-01, осуществляющему отображение данных на индикаторе, формирующему аварийно-предупредительный сигнал в случае регистрации температуры, превышающей установленные предельные значения, ретрансляцию этих данных на другие устройства.
Взаимосвязь управляющего контроллера УК-01 и персонального компьютера обеспечивается двумя приложениями - OPC сервером LS OPC Server и клиентской программой КАСТ-01.
Программа LS OPC Server позволяет считывать заданный объем данных из управляющего контроллера УК-01 (в зависимости от конфигурации системы КАСТ-01) и предоставлять возможность стороннему программному обеспечению получить доступ к этим данным посредство протокола OPC Data Access. Клиентская программа КАСТ-01 позволяет считывать заданный объем данных из системы OPC сервера (LS OPC Server), отображать полученную информацию в удобном для просмотра виде и вести базу полученных данных. Данные программные приложения не являются метрологически значимыми и не влияют на метрологические характеристики системы КАСТ-01.
Основные метрологические и технические характеристики системы КАСТ-01 приведены в таблице 5.
Таблица 5
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °C | от -40 до +70 |
| Разрешающая способность, °C | 0,1 |
| Пределы допускаемой абсолютной погрешности измерений, °C: - в диапазоне от -40 до 0 °C включ. - в диапазоне св. 0 до +50 °C включ. - в диапазоне св. +50 до +70 °C | ±2,0 ±1,0 ±2,0 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - потребляемая мощность, Вт, не более | от 187 до 242 от 49 до 51 2000 |
| Средняя наработка на отказ, ч, не менее | 67000 |
| Средний срок службы, лет, не менее | 10 |
Основные технические характеристики термоподвесок ТП-01-ХХ-YY приведены в таблице 6.
Таблица 6
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В - потребляемая мощность, Вт, не более | от 4,5 до 5,5 1 |
| Длина термоподвески, м | от 0,9 до 6,1 |
| Количество датчиков температуры, шт. | от 1 до 50 |
| Степень защиты, обеспечиваемой оболочкой по ГОСТ 14254-2015 | IP65 |
| Г абаритные размеры, мм | 95х75хН, где H=90+1000xL, L -длина термоподвески, указанная при заказе |
| Масса, кг, не более | 20 |
| Маркировка взрывозащиты | Ex ta IIIC T130 °C Da |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, % - атмосферное давление, кПа | от -40 до +70 от 5 до 98 от 84 до 106,7 |
| Срок службы, лет, не менее | 10 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В - потребляемая мощность, Вт, не более | от 4,5 до 5,5 1 |
| Длина термоподвески ТШ-01-ХХ-YY, м | от 0,9 до 6,1 |
| Количество датчиков температуры, шт. | от 1 до 6 |
| Степень защиты, обеспечиваемой оболочкой по ГОСТ 14254-2015 | IP65 |
| Г абаритные размеры, мм | 95*75*Н где H=90+1000xL, L - длина термоподвески, указанная при заказе |
| Масса, кг, не более | 5 |
| Маркировка взрывозащиты | Ex ta IIIC T130 °C Da |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, % - атмосферное давление, кПа | от -40 до +70 от 5 до 95 от 84 до 106,7 |
| Срок службы, лет, не менее | 10 |
Основные технические характеристики блока опроса термоподвесок БОТ-01 приведены в таблице 8.
Таблица 8
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - потребляемая мощность, Вт, не более | от 187 до 242 от 49 до 51 15 |
| Выходное напряжение постоянного тока для питания термоподвесок ТП-01-ХХ-YY (термошпаг ТШ-01-ХХ-YY), В | от 4,5 до 5,5 |
| Количество подключаемых термоподвесок ТП-01-ХХ-YY (термошпаг ТШ-01-ХХ-YY), шт. | 8 |
| Степень защиты, обеспечиваемой оболочкой по ГОСТ 14254-2015 | IP54 |
| Г абаритные размеры, мм | 205x185x82 |
| Масса, кг, не более | 2,5 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от -40 до +50 от 5 до 98 от 84 до 106,7 |
| Срок службы, лет, не менее | 10 |
Основные технические характеристики блока опроса термоподвесок БОТ-02 приведены в таблице 9.
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - потребляемая мощность, Вт, не более | от 187 до 242 от 49 до 51 30 |
| Выходное напряжение постоянного тока для питания термоподвесок ТП-01-ХХ-YY (термошпаг ТШ-01-ХХ-YY), В | от 4,5 до 5,5 |
| Количество подключаемых термоподвесок ТП-01-ХХ-YY (термошпаг ТШ-01-ХХ-YY), шт. | 16 |
| Г абаритные размеры, мм | 229x312x132 |
| Масса, кг, не более | 3,5 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от -40 до +50 от 5 до 98 от 84 до 106,7 |
| Степень защиты, обеспечиваемой оболочкой по ГОСТ 14254-2015 | IP54 |
| Срок службы, лет, не менее | 10 |
Основные технические характеристики управляющего контроллера УК-01 приведены в таблице 10.
Таблица 10
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - потребляемая мощность, Вт, не более | от 187 до 242 от 49 до 51 250 |
| Разрядность индикации температуры | 3 |
| Дискретность индикации температуры, °С | 0,1 |
| Разрядность индикации влажности | 2 |
| Дискретность индикации относительной влажности, % | 1 |
| Интерфейс связи с рабочей станцией | Ethernet |
| Суммарное количество подключаемых термоподвесок ТП-01-XX-YY, термошпаг ТШ-01-XX-YY, не более | 512 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +5 до +40 от 5 до 98 |
Основные технические характеристики ручного считывателя РС-01 приведены в таблице 11.
Таблица 11
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В - потребляемая мощность, Вт, не более | 9 5 |
| Суммарное количество подключаемых термоподвесок ТП-01-ХХ-YY, термошпаг ТШ-01-XX-YY, шт. | 1 |
| Интерфейс связи c PC | USB |
| Объем памяти (кол-во термоподвесок ТП-01-50-50), шт. | 100 |
| Наименование характеристики | Значение |
| Степень защиты, обеспечиваемой оболочкой по ГОСТ 14254-2015 | IP40 |
| Масса, кг, не более | 0,3 |
| Г абаритные размеры, мм | 150x80x38 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, % - атмосферное давление, кПа | от +5 до +40 от 5 до 98 от 84 до 106,7 |
| Срок службы, лет, не менее | 10 |
Основные технические характеристики ящика подключения ручного считывателя ЯП-01-ХХ приведены в таблице 12.
Таблица 12
| Наименование характеристики | Значение |
| Количество подключаемых термоподвесок, термошпаг | от 1 до 16 |
| Степень защиты, обеспечиваемой оболочкой по ГОСТ 14254-2015 | IP54 |
| Масса, кг, не более | 1,5 |
| Г абаритные размеры, мм | 205x180x82 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, % - атмосферное давление, кПа | от -40 до +50 от 5 до 98 от 84 до 106,7 |
| Срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 13
| Наименование | Обозначение | Количество |
| Термоподвеска ТП-01 | ТП-01-XX-YY | * не более 512 шт. |
| Термошпага ТШ-01 | ТШ-01-XX-YY | * не более 512 шт. |
| Блок подвесок | БОТ-01 | * не более 64 шт. |
| Блок подвесок | БОТ-02 | * не более 32 шт. |
| Управляющий контроллер | УК-01 | 1шт. |
| Ручной считыватель | РС-01 | 1 шт. |
| Ящик подключения ручного считывателя | ЯП-01 | * |
| Руководство по эксплуатации | 26.51.43-004-02836694РЭ | 1 экз. |
| Паспорт | 26.51.43-004-02836694ПС | 1 экз. |
| Методика поверки | МП 207.1-066-2017 | 1 экз. |
| - количество указывается при заказе | ||
осуществляется по документу МП 207.1-066-2017 «Системы термометрии комплексные автоматизированные КАСТ-01. Методика поверки», утвержденному ФГУП «ВНИИМС», 15.08.2017г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измерители температуры многоканальные прецизионные МИТ 8 (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт КАСТ-01 и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ТУ 26.51.43-004-02836694-2017 Системы термометрии комплексные автоматизированные КАСТ-01. Технические условия.
