Измерители крутящего момента силы электронные NORGAU серии NETT и NITT, 68976-17

Измерители крутящего момента силы электронные NORGAU серии NbTT и NITT (далее - измерители) предназначены для измерений крутящего момента силы.
Документы
Карточка СИ
Номер в госреестре 68976-17
Наименование СИ Измерители крутящего момента силы электронные
Обозначение типа СИ NORGAU серии NETT и NITT
Изготовитель "Eclatorq Technology Co., Ltd.", Тайвань
Год регистрации 2017
Срок свидетельства 23.10.2022
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Измерители крутящего момента силы электронные NORGAU серии NbTT и NITT (далее - измерители) предназначены для измерений крутящего момента силы.

Описание

Принцип действия измерителей заключается в преобразовании деформации упругого тела первичного измерительного преобразователя с наклеенными на нем тензорезисторами в пропорциональный приложенному крутящему моменту силы сигнал разбаланса тензометрического моста. Электрические сигналы разбаланса поступают в измерительный усилитель, где осуществляется их преобразование и обработка с выводом значений на устройство индикации.

Конструктивно измерители серии NITT изготовлены из стали высокой прочности и выполнены в корпусе прямоугольной формы. На верхней плоскости корпуса измерителей расположены дисплей и кнопки управления, а на торцевой плоскости - присоединительное гнездо. Измерители серии NbTT состоят из датчика крутящего момента силы, в корпусе цилиндрической формы, изготовленного из стали высокой прочности, на верхней плоскости которого расположено присоединительное гнездо, а на боковой плоскости разъем для подключения электронного блока индикации, и самого блока индикации с дисплеем и кнопками управления.

Измерители серии NITT выпускаются в трех модификациях, отличающихся диапазоном измерений крутящего момента силы, массой и размером присоединительного гнезда. Измерители серии NbTT выпускаются в семи модификациях, отличающихся диапазоном измерений крутящего момента силы, габаритными размерами, массой и размером присоединительного гнезда.

Обозначение модификации: NXTT-Y, где NXTT - обозначение серии измерителя по каталогу производителя, Y - цифра, обозначающая верхний предел измерений крутящего момента силы.

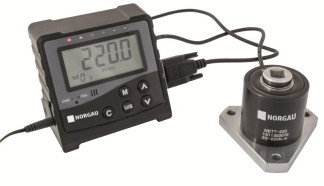

Общий вид измерителей крутящего момента силы электронных NORGAU серии NETT и NITT, а также схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2.

Программное обеспечение

Место пломбирования

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Модификация

Диапазон измерений крутящего момента силы, №м

Дискретность отсчёта измерений, Н-м

Пределы допускаемой относительной погрешности измерений крутящего момента силы, %

NITT-350

от 10 до 350

0,1

±1

NITT-1000

от 100 до 1000

1

NITT-2000

от 200 до 2000

1

NETT-05

от 0,1 до 0,5

0,0001

NETT-5

от 0,5 до 5

0,001

NETT-50

от 5 до 50

0,01

NETT-220

от 22 до 220

0,1

NETT-550

от 55 до 550

0,1

NETT-1000

от 100 до 1000

1

NETT-2200

от 220 до 2200

1

Модификация

Размер присоединительного квадрата или шестигранника, мм (дюйм)

Габаритные размеры (ДхШ*В) мм, не более

Масса, кг, не более

NITT-350

12,7 (1/2)

162x147x91

3,0

NITT-1000

271)

162x172x91

3,3

NITT-2000

271)

3,6

NETT-05

6,35 (1/4)

60x60x47

0,8

NETT-5

6,35 (1/4)

0,9

NETT-50

9,52 (3/8)

90x90x65

1,3

NETT-220

12,7 (1/2)

110x110x75

1,6

NETT-550

19,05 (3/4)

140x140x100

3,0

NETT-1000

25,4 (1)

160x160x120

4,9

NETT-2200

25,4 (1)

1) - присоединительный шестигранник

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Средний срок службы, лет, не более

10

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

от +15 до +25 от 40 до 80

Знак утверждения типа

наносится на нижнюю поверхность корпуса измерителей (для серии NITT) или датчика крутящего момента силы (для серии NETT) в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средств измерений

Наименование

Обозначение

Количество

Измеритель крутящего момента силы электронный NORGAU серии NETT или ЖГТ

1 шт.

Блок питания

-

1 шт.

Соединительный кабель (серия NETT)

-

2 шт.

Соединительный кабель (серия NITT)

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Пластиковый кейс

-

1 шт.

Дополнительные адаптеры

-

По заказу

Поверка

осуществляется по документу ГОСТ Р 8.796-2012 «ГСИ. Измерители крутящего момента силы. Методика поверки».

Основные средства поверки:

- эталоны 1-го разряда по ГОСТ Р 8.752-2011.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы

ГОСТ Р 8.796-2012 ГСИ. Измерители крутящего момента силы. Методика поверки Техническая документация «ECLATORQ TECHNOLOGY CO., LTD.», Тайвань
