| Номер в госреестре | 68927-17 |
| Наименование СИ | Анализаторы |
| Обозначение типа СИ | DIRANA |
| Изготовитель | "OMICRON electronics GmbH", Австрия |
| Год регистрации | 2017 |
| Срок свидетельства | 23.10.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы DIRANA (далее - анализаторы) предназначены для измерений силы постоянного тока, электрической ёмкости и тангенса угла диэлектрических потерь изоляции.
Принцип действия анализаторов состоит в формировании, встроенным источником, напряжения на исследуемом объекте, с последующим измерением и вычислением аналоговых сигналов тока, ёмкостного сопротивления и тангенса угла диэлектрических потерь изоляции.
Управление анализаторами осуществляется с помощью программного обеспечения Primary Test Manager, установленного на компьютер, подключенный через USB-интерфейс.

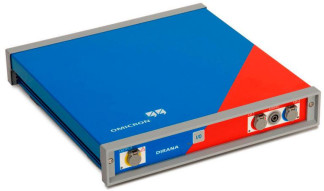

Внешний вид анализаторов и обозначение места нанесения знака поверки представлены на рисунке 1.
Пломбирование анализаторов DIRANA не предусмотрено.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора анализаторов, встроено в постоянное запоминающее устройство и записывается на заводе-изготовителе. Для защиты анализаторов от несанкционированного вмешательства в его работу осуществлены конструктивные, программные и схемотехнические решения, которые обеспечивают защиту данных. ПО аппаратно защищено от записи, что исключает возможность его несанкционированной настройки и вмешательств, приводящих к искажению результатов измерений.
Внешнее ПО (Primary Test Manager) представляет собой программу для управления испытаниями оборудования, обеспечивает компьютерный интерфейс для испытательной установки, а также помогает настроить конфигурацию аппаратной части анализаторов.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | DIRANA (внутреннее ПО) | Primary Test Manager (внешнее ПО) |
| Номер версии (идентификационный номер) ПО | не ниже 3.0 | не ниже 4.00.000.1132 |
Метрологические характеристики приведены с учетом влияния программного обеспечения.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного тока, мА | от -10 до +10 |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА | ±(0,005 •Xизм.+10-9) |
| Диапазон измерений тангенса угла диэлектрических потерь | от 0 до 10 |
| Пределы допускаемой абсолютной погрешности измерений тангенса угла диэлектрических потерь | ±(0,01 ^изм. +3 10-4) в диапазоне частот св.1 мГц до 100 Гц включ.; ±(0,02^изм.+5а0-4) в диапазонах частот от 10 мкГц до 1 мГц включ., св. 100 Гц до 5 кГц |
| Диапазон измерений электрической емкости, мкФ | от 190^ 10-6 до 100 |
| Пределы допускаемой абсолютной погрешности измерений электрической ёмкости, мкФ | ±(0,005 ^м. + 10-6) |
| Диапазон выходного напряжения переменного тока встроенного источника, В | от 0 до 200 |
| Диапазон частоты встроенного источника переменного тока, Гц | от 10-5 до 5 • 103 |
| * где X^. - измеренное значение величины | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 100 до 240 |
| - частота переменного тока, Гц | 50 и 60 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -10 до +55 |
| - относительная влажность воздуха без | от 20 до 95 |
| конденсата, % | |
| - атмосферное давление, кПа | от 70 до 106 |
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), см | 265x260x5 |
| Масса, кг, не более | 2,3 |
наносится на лицевую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор | DIRANA | 1 шт. |
| Блок питания | 1 шт. | |
| Кабель питания | 1 шт. | |
| Кабель заземления (зеленый/желтый), 6 м, 6 мм , с зажимом для подключения | 1 шт. | |
| Провод оплетки | 1 шт. | |
| Кабель USB 2/0 A/B, 2 м | 1 шт. | |
| Триаксильный кабель, 50 Ом, 18 м (красный) | 1 шт. | |
| Триаксильный кабель, 50 Ом, 18 м (синий) | 1 шт. | |
| Триаксильный кабель, 50 Ом, 18 м (желтый) | 1 шт. | |
| Переходник для триаксильных кабелей со штекерами типа «банан» | 3 шт. | |
| Лабораторный кабель, 6 м, 2,5 мм , со штекерами типа «банан» | 3 шт. | |
| Изогнутая рукоятка | 1 шт. | |
| Винтовой зажим | 1 шт. | |
| Измерительный зажим с разъемами для триаксильных кабелей и отведений | 3 шт. | |
| Соединительный зажим со штекерами типа «банан» | 3 шт. | |
| Зажимы типа «крокодил» с разъемом типа «банан» | 2 шт. | |
| Переходники для клемм с разъемом типа «банан» | 9 шт. | |
| Мягкая сумка | 1 шт. | |
| Кейс для транспортировки | 1 шт. | |
| Блок | TMDRA 100 | 1 шт. |
| CD-диск с Primary Test Manager | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | РТ-МП-4321-551-2017 | 1 экз. |
осуществляется по документу РТ-МП-4321-551-2017 «Анализаторы DIRANA. Методика поверки», утвержденному ФБУ «Ростест-Москва» 30.05.2017 г.
Основные средства поверки:
- магазин ёмкости Р5025 (регистрационный номер в Федеральном информационном фонде 5395-76);
- калибратор процессов многофункциональный Fluke 726 (регистрационный номер в Федеральном информационном фонде 52221-12);
- блок поверки из комплекта измерителя параметров изоляции Тангенс-2000 (регистрационный номер в Федеральном информационном фонде 24891-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке и в специально отведенное место, указанное на рисунке 1.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя фирмы «OMICRON electronics GmbH»
| Зарегистрировано поверок | 21 |
| Поверителей | 5 |
| Актуальность данных | 10.06.2025 |
