| Номер в госреестре | 68692-17 |
| Наименование СИ | Резервуары горизонтальные |
| Обозначение типа СИ | торговой марки "Benza" |
| Изготовитель | Акционерное общество «Пензаспецавтомаш» (АО «Пензаспецавтомаш»), г. Пенза |
| Год регистрации | 2017 |
| Срок свидетельства | 18.09.2027 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные торговой марки «Benza» (далее - резервуары) предназначены для измерений объема светлых нефтепродуктов.
Принцип действия резервуаров основан на заполнении их или сливе из них светлых нефтепродуктов.
Резервуары состоят из горизонтального стального цилиндрического сосуда, сверху оснащенного технологическим отсеком. Технологический отсек резервуаров служит для подсоединения технологических трубопроводов, входных и выходных линий, установки запорной арматуры. Расположение резервуаров - наземное.
Резервуары выпускаются в модификациях 1Р-10.1, 1Р-10.2, 1Р-20.1, 1Р-20.2, 1Р-20.3, 1Р-20.4, 2Р-10.1, 2Р-10.2, 2Р-20.1, 2Р-20.2, 2Р-20.3, 2Р-20.4:
- с одностенными или двустенными корпусами;
- со сферическими или плоскими днищами;
- однокамерные или многокамерные.
Условное обозначение резервуаров имеет вид: АР-ХХ.Б, где:
А - количество стенок резервуара (1; 2);
Р - резервуар;
ХХ - объем резервуара, м3 (10; 20);
Б - количество камер резервуара (1; 2; 3; 4).

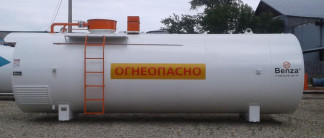

Общие виды резервуаров представлены на рисунках 1 и 2.
Для измерений уровня жидкости резервуары оснащены измерительным люком и измерительной трубой, к которым прикреплена табличка, на которую наносят знак поверки. Табличка крепится таким образом, чтобы ее невозможно было снять без разрушения поверительного клейма.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.
Таблица 1 - Метрологические характеристики резервуаров
| Наименование характеристики | Значение | |||
| 1 | 2 | 3 | 4 | 5 |
| Обозначение типоразмера | одностенные | двустенные | ||
| 1Р-10.1 1Р-10.2 | 1Р-20.1 1Р-20.2 1Р-20.3 1Р-20.4 | 2Р-10.1 2Р-10.2 | 2Р-20.1 2Р-20.2 2Р-20.3 2Р-20.4 | |
| Номинальная вместимость, м3 | 10 | 20 | 10 | 20 |
| Пределы допускаемой относительной погрешности при определении вместимости, % | ±0,25 | |||
Таблица 2 - Основные технические характеристики резервуаров
| Наименование характеристики | Значение | |||
| 1 | 2 | 3 | 4 | 5 |
| Обозначение типоразмера | одностенные | двустенные | ||
| 1Р-10.1 1Р-10.2 | 1Р-20.1 1Р-20.2 1Р-20.3 1Р-20.4 | 2Р-10.1 2Р-10.2 | 2Р-20.1 2Р-20.2 2Р-20.3 2Р-20.4 | |
| Объем межстенного пространства, м3, не более | - | 0,25 | 0,5 | |
| Г абаритные размеры, мм, не более - длина - ширина - высота | 3030 2200 2490 | 5680 2200 2490 | 4000 2200 2434 | 5900 2200 2434 |
| Масса, не более, кг | 1160 | 1800 | 3500 | 5000 |
| Условия эксплуатации: - температура окружающей среды при эксплуатации, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа - максимальное избыточное давление в резервуаре, МПа | от -60 до +40 98 от 84,0 до 106,7 0,07 | |||
| Средний срок службы, лет | 20 | |||
наносится на титульный лист паспорта печатным способом, а также на информационную табличку фотохимическим методом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар | АР-ХХ.Б | 1 шт. |
| Руководство по эксплуатации | 00.00.000РЭ | 1 экз. |
| Паспорт | 00.00.000ПС | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
Основные средства поверки:
- рулетки измерительные металлические с грузом 2-го класса точности (регистрационный номер 60606-15), верхний предел измерений 10 и 20 м;
- рулетка измерительная металлическая 2-го класса точности ( регистрационный номер 22003-07), верхний предел измерений 20 м;
- толщиномер ультразвуковой А1208 (регистрационный номер 23900-02);
-линейка измерительная металлическая по ГОСТ 427-75 (регистрационный номер 20048-05), диапазон измерений от 0 до 500 мм
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится: на свидетельство о поверке; в градуировочной таблице резервуара; на табличку, прикрепленную к измерительному люку и измерительной трубе резервуара.
приведены в эксплуатационном документе.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема ТУ 5265-017-24016000-2012 Резервуары горизонтальные и вертикальные торговой марки «Benza». Технические условия
| Зарегистрировано поверок | 154 |
| Поверителей | 10 |
| Актуальность данных | 25.07.2025 |
