Государственный реестр средств измерений

Индикаторы весоизмерительные CI-600A, 68370-17

Индикаторы весоизмерительные CI-600A (далее - индикаторы) предназначены для измерений массы путем обработки выходных сигналов весоизмерительных тензорезисторных датчиков.
Карточка СИ
Номер в госреестре 68370-17
Наименование СИ Индикаторы весоизмерительные
Обозначение типа СИ CI-600A
Изготовитель "CAS Corporation", Корея
Год регистрации 2017
Срок свидетельства 15.08.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Индикаторы весоизмерительные CI-600A (далее - индикаторы) предназначены для измерений массы путем обработки выходных сигналов весоизмерительных тензорезисторных датчиков.

Описание

Принцип действия индикаторов заключается в аналого-цифровом преобразовании выходных электрических сигналов весоизмерительных тензорезисторных датчиков (далее -датчиков), их обработке, и отображении измеренного значения массы на дисплее индикатора с возможностью их передачи периферийным устройствам через интерфейсы связи.

Индикаторы весоизмерительные (Т.2.2.2 ГОСТ OIML R 76-1-2011) состоят из: аналогоцифрового преобразователя выходных электрических сигналов (далее - сигналов) датчиков, микропроцессора для обработки измерительной информации, дисплея, клавиатуры, а также интерфейса RS232 для связи с периферийными устройствами.

Индикаторы выпускаются в различных модификациях, отличающихся набором релейных входов и выходов.

Обозначение модификаций индикаторов имеет вид CI-X1A, где X1- обозначение набора релейных входов и выходов:

601 - релейные входы и выходы отсутствуют;

605 - 4 релейных входа, 6 релейных выходов;

607 - 6 релейных входов, 8 релейных выходов.

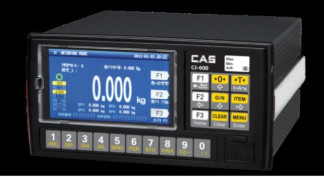

Общий вид индикаторов, а так же схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки приведены на рисунке 1.

ц    —» СА5 СМ    А

ЙТ'“ •'"*—1,    а-«в_ Е^Н

; 0.000„к    /

w    ' 12* т-.—    V ^    Ш

,_1 *"■ - гаенэш Г

__СМ»

~ ~ * Л, £ 1 ,8 Э о

Рисунок 1 - Общий вид индикаторов. Схема пломбировки

Программное обеспечение

Программное обеспечение (ПО) индикаторов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Идентификационным признаком ПО служит номер версии (идентификационный номер) ПО, который отображается на дисплее индикатора при его включении.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается переключателем регулировки (в виде перемычки), расположенным на печатной плате внутри пломбируемого корпуса индикатора. Доступ к параметрам регулировки возможен только при нарушении пломбы и изменении положения переключателя регулировки. Изменение ПО индикаторов через интерфейс пользователя невозможно.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО

1.XX

Цифровой идентификатор ПО

-

*«XX» - обозначение версии метрологически незначимой части ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Модификация

CI-601A, CI-605A, CI-607A

Метрологическая характеристика

Значение

Класс точности по ГОСТ OIML R 76-1-2011

III, IV

Значение доли предела допускаемой погрешности p

0,5

Максимальное число поверочных интервалов п:

-    однодиапазонные весы

-    в каждом диапазоне взвешивания многодиапазонных весов

10000

10000

Минимальное входное напряжение, приходящееся на один поверочный интервал, мкВ

0,5

Минимальное напряжение в диапазоне измерений, мВ

0

Максимальное напряжение в диапазоне измерений, мВ

16

Минимальное полное сопротивление датчика, Ом

43

Максимальное полное сопротивление датчика, Ом

1100

Напряжение питания датчиков, В

5

Линия связи

шестипроводная

Максимальное значение отношения длины кабеля к поперечному сечению провода, ((L/A) max), м/мм2

183

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон температуры, °С,

от -10 до +40

Параметры электрического питания (через адаптер) от сети переменного тока: напряжение, В

от 100 до 240

частота, Гц

50±1

Габаритные размеры индикатора, мм, не более - высота

99

- ширина

193

- глубина

191

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и на корпус индикатора.

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Индикатор

-

1 шт.

Поверка

осуществляется по документу МП 204-15-2016 «ГСИ. Индикаторы весоизмерительные CI-600A. Методика поверки», утвержденному ФГУП «ВНИИМС» 16.01.2017 г.

Основные средства поверки: калибратор К3608 (Госреестр № 32876-06).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого индикатора с требуемой точностью.

Знак поверки наносится на переднюю панель индикатора и/или свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Техническая документация фирмы-изготовителя.
