| Номер в госреестре | 68310-17 |
| Наименование СИ | GNSS-приемники спутниковые геодезические многочастотные |
| Обозначение типа СИ | South Galaxy G1 |
| Изготовитель | "South Surveying & Mapping Instrument Co., Ltd.", Китай |
| Год регистрации | 2017 |
| Срок свидетельства | 10.08.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
GNSS-приемники спутниковые геодезические многочастотные South Galaxy G1 (далее -приемники) предназначены для определения приращений координат и измерений длин базисных линий.
Принцип действия приемников основан на получении данных от спутников глобальных навигационных систем и их последующей обработке.
Конструктивно приемники выполнены в моноблочном корпусе из алюминиевомагниевого сплава со встроенной ГНСС-антенной. Также в корпусе расположены модули беспроводных технологий Bluetooth® и Wi-Fi. Принимаемая со спутников информация записывается во внутреннюю память.
На передней панели приемников расположена кнопка питания, а также четыре светодиодных индикатора, которые отображают статус включения приемников, статус отслеживания спутников, статус приема, передачи и записи данных, статус установки беспроводного соединения по Bluetooth.
На задней панели приемников расположена крышка аккумуляторного отсека, оснащенная замком для открывания крышки.
Нижняя панель приемников оснащена следующими портами:
- порт питания - пятиштырьковый порт для подключения кабеля питания и передачи данных;
- последовательный порт - семиштырьковый порт для связи приемника с внешним устройством и высокоскоростного обмена данными по USB или Enternet;
- антенный разъем - для подключения GSM или радиоантенны.
Приемники позволяет одновременно использовать спутники навигационных систем ГЛОНАСС, GPS, Galileo, Beidou, QZSS и SBAS.

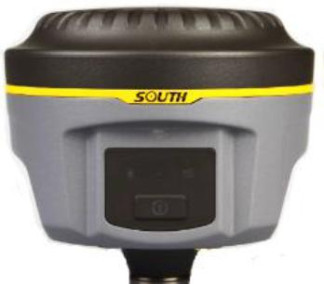

Общий вид приемников приведен на рисунке 1. Внешний вид приемников со стороны нижней панели с указанием места нанесения знака утверждения типа приведен на рисунке 2.
а - место нанесения наклейки со знаком утверждения типа Рисунок 2 - Внешний вид приемников со стороны нижней панели
Пломбирование приемников от несанкционированного доступа не предусмотрено.
Приемники поставляются со встроенным программным обеспечением (далее - ПО) «BD970 firmware». Данное ПО позволяет осуществлять измерительный процесс в полевых условиях. Для управления процессом измерения используется программа: «WebUI (встроенный Web-интерфейс). В комплекте с приемниками (по заказу) поставляется также одна из программ постобработки: «South Total Control» или «South GPS Processor». Эти программы предназначены для высокоточной обработки геодезических измерений, выполненных в режимах относительных и дифференциальных измерений. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименование ПО | BD970_V493.tim g | 1.06.161019.RG 60GL.img | STC.exe | GPSadj.exe |
| Номер версии (идентификационный номер) ПО | 4.93 и выше | 1.06 и выше | 1.3 | 4.5 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | - | EBC1EE00B B02500CD86 60C3FE664E 9D1 | 2C81207D8F7 832E4CA8F8 D0DFF2CD14 4 |
| Алгоритм вычисления цифрового идентификатора ПО | - | - | md5 | md5 |
Метрологически значимая часть ПО аппаратуры и измеренные данные защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Количество каналов | 220 |
| Тип приемника | Многочастотный, многосистемный |
| Принимаемые сигналы | GPS: L1 C/A, L2C, L2P, L5 ГЛОНАСС: L1 C/A, L1 P, L2 C/A (GLONASS M Only), L2P, L3 Galileo: E1, E5A, E5B, E5AltBOC BeiDou: B1, B2 QZSS: L1 C/A, L1 SAIF, L2C, L5 SBAS (WAAS, MSAS, EGNOS, GA-GAN): L1 C/A, L5 |
| Режимы «Статика» и «Быстрая статика» Доверительные границы абсолютной погрешности измерений длины базиса при доверительной вероятности 0,997*, мм: - в плане - по высоте (диапазон длин базисов от 0,07 до 30 км) | ±3-(2,5+0,5-10-6-D), ±3-(5,0+0,5-10-6-d), где здесь и далее D - измеренная длина базиса в миллиметрах |
| Режимы «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» Доверительные границы абсолютной погрешности измерений длины базиса при доверительной вероятности 0,997*, мм: - в плане - по высоте (диапазон длин базисов от 0,07 до 30 км) | ±3-(8+1-10-6-D), ±3-(15+1-10-6-D) |
| Режим «Автономный» Доверительные границы абсолютной погрешности определения координат при доверительной вероятности 0,997*, мм - в плане - по высоте | ±3600 ±4500 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Напряжение питания от источника | |
| постоянного тока, В: | |
| - внешний источник питания | 12±0,5 |
| -аккумуляторная батарея | 7,4±0,5 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 129x129x112 |
| Диапазон рабочих температур, °С | От -45 до +65 |
| Масса, кг, не более | 0,970 |
наносится в виде наклейки непосредственно на корпус аппаратуры и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки приведен в таблице 4.
Таблица 4 - Комплект поставки
| Наименование | Количество, шт. |
| 1 GNSS-приемник спутниковый геодезический многочастотный South Galaxy G1 | 1 шт. |
| 2 Съемный аккумулятор | 2 шт. |
| 3 Y-образный кабель передачи данных | 1 шт. |
| 4 Зарядное устройство для двух АКБ | 1 шт. |
| 5 Сетевой адаптер для зарядного устройства | 1 шт. |
| 6 GSM антенна | 1 шт. |
| 7 Радиоантенна | 1 шт. |
| 8 Программное обеспечение «South Total Control» | 1 шт. (по заказу) |
| 9 Программное обеспечение «South GPS Processor» | 1 шт. (по заказу) |
| 10 GNSS-приемники спутниковые геодезические многочастотные South Galaxy G1. Руководство по эксплуатации | 1 шт. |
осуществляется по документу ГОСТ Р 8.793-2012 «Государственная система обеспечения единства измерений. Аппаратура спутниковая геодезическая. Методика поверки».
Основные средства поверки:
- эталонный пространственный полигон 2-го разряда по МИ 2292-94, абсолютная погрешность полигона (при доверительной вероятности 0,95) при измерении приращений координат в плане ±30 мм; регистрационный номер 42014-09 в Федеральном информационном фонде;
- линейные базисы по ГОСТ Р 8.750-11, пределы допускаемой абсолютной погрешности длин линий базиса между геодезическими пунктами ±(110-6D) мм, где D - длина базиса в миллиметрах;
- линейка измерительная металлическая 300 мм по ГОСТ 427-75, регистрационный номер 40865-09 в Федеральном информационном фонде;
- рулетка измерительная металлическая 2 м по ГОСТ 7502-98, регистрационный номер 55464-13 в Федеральном информационном фонде;
- термогигрометры «ИВА-6Н-КП-Д», регистрационный номер 46434-11 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приемников с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений» Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 5678 |
| Поверителей | 27 |
| Актуальность данных | 08.06.2025 |
