| Номер в госреестре | 68149-17 |
| Наименование СИ | Мосты эталонные переменного тока |
| Обозначение типа СИ | BN100A |
| Изготовитель | "Hottinger Baldwin Messtechnik GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 26.07.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Мосты эталонные переменного тока BN 100A (далее по тексту - мосты) предназначены для воспроизведения нормированных электрических сигналов, моделирующих сигналы полномостовых тензометрических измерительных датчиков сопротивлением 350 Ом и работающих на несущей частоте 225 Гц, получаемых под действием заданных механических нагрузок.
Принцип действия основан на использовании прецизионной резистивной цепи, имитирующей тензометрический полномостовой датчик сопротивлением 350 Ом. Воспроизведение нормированных электрических сигналов в пределах ±100 мВ/В обеспечивается посредством переключаемых индуктивных делителей.

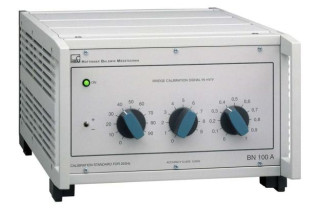

Мосты представляют собой портативные высокоточные электроизмерительные приборы. На передней панели мостов расположены: три поворотных переключателя, предназначенные для выбора диапазонов воспроизведения и установки уровней электрических сигналов, переключатель полярности напряжения питания тензометрических датчиков.
На задней панели мостов расположены: соединительный разъем для подключения к калибруемому измерительному прибору, выключатель питания и соединитель сетевого шнура.
Низкая собственная ёмкость и индуктивность применяемой схемотехники обеспечивает высокий класс точности мостов эталонных переменного тока BN100 А. Компенсация резистивных и ёмкостных влияний при использовании длинных соединительных кабелей достигается применением 6-проводной схемы подключения.
Пломбирование мостов не предусмотрено.
отсутствует.
Основные метрологические и технические характеристики мостов приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики мостов
| Наименование характеристики | Значение |
| Класс точности1 | 0,0005 |
| Номинальный диапазон частот напряжения питания измерительной части моста, Гц | от 223 до 227 |
| Допустимый диапазон частот напряжения питания измерительной части моста, Гц | от 215 до 235 |
| Номинальное напряжение питания измерительной части моста, В | 10 |
| Допустимое напряжение питания измерительной части моста, В | от 1 до 15 |
| Эквивалентное сопротивление измерительной части моста, Ом | от 346 до 354 |
| Полярность выходного сигнала | положительная или отрицательная |
| Пределы воспроизведения коэффициента преобразования, мВ/В | ±100 |
| Дискретность воспроизведения коэффициента преобразования, мВ/В | 0,1 |
| Напряжение питания моста (при номинальной частоте 50 Гц), В | 115/230 ± 10 % |
| Габаритные размеры (высотахширинахглубина), мм, не более | 171x255x367 |
| Масса, кг, не более | 7,2 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более | от 15 до 30 80 |
| Предельные условия измерений: - температура окружающего воздуха, °С | от 0 до 50 |
| Средняя наработка на отказ, ч, не менее | 10 000 |
| Средний срок службы, лет, не менее | 10 |
| Примечание 1) - под классом точности понимается пределы допускаемой приведенной (к верхнему значению коэффициента преобразования) погрешности | |
наносится на лицевую панель корпуса мостов методом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.
Комплектность мостов представлена в таблице 2.
Таблица 2 - Комплектность мостов
| Наименование | Обозначение | Количество |
| Мост эталонный переменного тока | BN100A | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
| Сетевой кабель | - | 1 шт. |
| Соединительный кабель | KAB0238A-3 | 1 шт. |
| Соединительный кабель | KAB133A | 1 шт. |
осуществляется по документу МП 68149-17 «Мосты эталонные переменного тока BN100A. Методика поверки», утвержденному ООО «ИЦРМ» 10.04.2017 г.
Основные средства поверки:
- Мультиметр цифровой прецизионный 8508А (регистрационный номер в Федеральном информационном фонде № 25984-03);
- Калибратор универсальный 5520А (регистрационный номер в Федеральном информационном фонде № 23346-02).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
