| Номер в госреестре | 67807-17 |
| Наименование СИ | Приборы для измерений температуры плавления |
| Обозначение типа СИ | SMP50, SMP50/IQOQ |
| Изготовитель | "Bibby Scientific Ltd.", Великобритания |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений температуры плавления SMP50, SMP50/IQOQ (далее - приборы) предназначены для измерений температуры плавления веществ.
Принцип действия приборов основан на измерении температуры в момент плавления, определяемый по изменению состояния образца при нагревании. Подготовленные образцы помещаются в тонкие стеклянные капиллярные трубки, которые нагреваются термоблоком с заданной скоростью до температуры, необходимой для плавления вещества. Наблюдение за состоянием нагреваемых образцов осуществляется при помощи цифровой камеры, изображение от которой выводится на дисплей. В приборе имеется возможность видеозаписи процесса плавления в формате AVI для последующего воспроизведения и копирования на USB накопитель. Имеется возможность автоматического определения температуры плавления.
Конструктивно приборы выполнены в пластмассовом корпусе. На передней наклонной плоскости корпуса расположен сенсорный дисплей, на верхней плоскости - крышка блока нагрева и вспомогательный отсек. В блок нагрева может помещаться одновременно до трех капиллярных трубок. На корпусе также имеются сетевой выключатель, разъемы подключения кабеля питания и интерфейса USB.
Приборы выпускаются в следующих модификациях (моделях): SMP50, SMP50/IQ0Q, которые отличаются комплектацией.

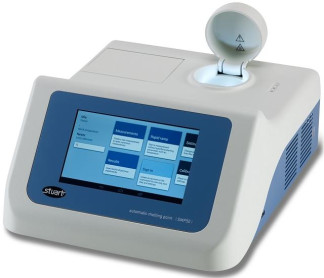

Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Место пломбировки - один из 3-х винтов Место нанесения знака Мест° нанесения знака п°верки
крепления (вид снизу) утверждения т ипа (вид спереди) (вид справа)
Рисунок 2 - Схема пломбировки приборов от несанкционированного доступа, обозначение места нанесения знаков поверки и утверждения типа
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SMP50 |
| Номер версии (идентификационный номер) ПО | 1.09.xxx* |
* - номер версии ПО приборов определяют первые три цифры. Вместо х могут быть любые символы.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от температуры окружающей среды до +400 |
| Пределы допускаемой абсолютной погрешности измерений температуры плавления (при скорости нагрева 0,2 °С/мин), °С, в диапазоне: - до +180 °С; - св. +180 до +400 °С | ±0,5 не нормируется |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон скорости увеличения температуры, °С/мин | от 0,1 до 20 с дискретностью 0,1 |
| Время нагрева от +50 до +350 °С, мин, примерно | 9 |
| Время охлаждения от +350 до +50 °С, мин, примерно | 12 |
| Прибор позволяет одновременно измерять температуру плавления количества проб, шт. | 3 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +5 до +40 80 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| - длина | 360 |
| - ширина | 300 |
| - высота | 164 |
| Масса, кг, не более | 4,8 |
наносится на лицевую панель приборов методом наклейки и на титульный лист руководства по эксплуатации методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество на изделие |
| Прибор для измерений температуры плавления | SMP50 или SMP50/IQOQ | 1 шт. |
| Шнур питания | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 06/001-17 | 1 экз. |
| Протоколы квалификации IQ и OQ (только для модели SMP50/IQOQ) | 1 комплект | |
| Принтер* | SMP50/1 | |
| Капилляры* | - | |
| * Поставляется по дополнительному заказу | ||
осуществляется по документу МП 06/001-17 «Приборы для измерения температуры плавления SMP50, SMP50/IQOQ. Методика поверки», утвержденному ФБУ «ЦСМ Московской области»
23.03.2017 г.
Основные средства поверки:
Рабочие эталоны, стандартные образцы температуры плавления: бензофенона ГСО 7894-2001, бензойной кислоты ГСО 7896-2001.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на правую боковую панель прибора (место нанесения указано на рисунке 2).
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация изготовителя.
