| Номер в госреестре | 67226-17 |
| Наименование СИ | Анализаторы углерода и серы |
| Обозначение типа СИ | LECO SC832 |
| Изготовитель | "Leco Corporation", США |
| Год регистрации | 2017 |
| Срок свидетельства | 06.04.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы углерода и серы LECO SC832 (далее - анализаторы) предназначены для измерения массовой доли углерода и серы в органических и неорганических дисперсных материалах.
Принцип действия анализаторов основан на сжигании образца в электротермической печи в токе кислорода и последующем определении содержания газообразных оксидов серы и углерода методом инфракрасной спектроскопии.
Конструктивно анализаторы состоят из электротермической печи и аналитического блока, в котором расположены инфракрасные (далее - ИК) детекторы.
Навеска анализируемого вещества в керамическом тигле помещается в двойную трубчатую печь для сжигания в токе предварительно очищенного кислорода. Углерод и сера, содержащиеся в анализируемой пробе, окисляются до CO2, и SO2. Для полного сжигания образца используется кислородное копье, подающее кислород непосредственно к пробе. Полученная парогазовая смесь из электротермической печи подается в аналитический блок газом-носителем, в качестве которого выступает кислород. На первом этапе парогазовая смесь проходит через две колонки, заполненные перхлоратом магния, для удаления паров H2O. На втором этапе газовая смесь поступает в ИК детектор (или последовательно на два ИК детектора, в случае модели с двойным диапазоном DR) для измерения содержания SO2. Затем газовая смесь проходит через ИК детектор для измерения массовой доли СO2.
Анализаторы выпускаются 5 модификаций SC832, S832, C832, S832DR, SC832DR, которые отличаются диапазонами измерений углерода и серы.
Анализ выполняется автоматически под управлением программного обеспечения. Процесс измерения включает следующие операции: взвешивание образца; помещение его в электротермическую печь; автоматическое определение содержания серы и углерода; пересчет содержания в массовую долю с учетом взятой для анализа массы образца. Результаты анализа выводятся на экран персонального компьютера и могут быть распечатаны.

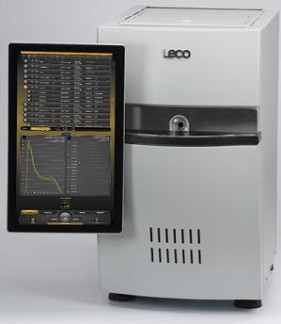

Общий вид анализатора представлен на рисунке 1. Место нанесения знака поверки в виде наклейки указано стрелкой. Пломбировка анализаторов не предусмотрена.
Рисунок 1 - Общий вид анализатора
Анализаторы оснащены программным обеспечением, позволяющим осуществлять диагностику технического состояния системы, градуировку, контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку и архивирование. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Cornerstone® SC832 Series |
| Номер версии ПО, не ниже | 2.3.2 |
| Цифровой идентификатор ПО | - |
Конструкция анализаторов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
аблица 2 - Метрологические характеристики
| Наименование характеристик | Значения характеристик для модификации | ||||
| S832 | С832 | SС832 | S832DR | SС832DR | |
| Диапазоны измерений массовой доли, % - углерода - серы | от 0,004 до 15,000 | от 0,00875 до 100,00000 | от 0,00875 до 100,00000 от 0,004 до 15,000 | от 0,00175 до 49,00000 | от 0,00875 до 100,00000 от 0,00175 до 49,00000 |
S832
С832
SС832
S832DR SС832DR
Предел допускаемого СКО случайной составляющей относительной погрешности измерений массовой доли, %
2
3
- углерода
- серы_
| Пределы допускаемой | |
| относительной погрешности | |
| измерений массовой доли, %: | |
| - углерода, в поддиапазонах: | |
| - от 0,00875 до 110-2 % | ±50 |
| включ. | |
| - св. 110-2 до 5 10-2 % включ. | ±20 |
| -2 - св. 510 до 0,5 % включ. | ±10 |
| - св. 0,5 до 100 % включ. | ±4 |
| - серы, в поддиапазонах: | |
| - от 0,00175 до 410-3 % | ±30 |
| включ. | |
| - св. 4 10-3 до 5 10-2 % включ. | ±20 |
| -2 - св. 510 до 0,5 % включ. | ±10 |
| - св. 0,5 до 49 % включ. | ±6 |
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значения характеристик для всех модификаций |
| Масса навески, г | 0,05 до 0,50 |
| Питание: - напряжение, В - частота, Гц | 220±22 50/60 |
| Г абаритные размеры (длинахширинахвысота), мм, не более | 800 х 460 х 790 |
| Масса, кг, не более | 88 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % | от +15 до +35 от 20 до 80 |
наносится на переднюю панель анализатора и на титульный лист руководства по эксплуатации типографским способом.
| Таблица 4 - Комплектность | |
| Наименование | Количество, шт. |
| Анализатор | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 179-241-2016 | 1 |
осуществляется по документу МП 179-241-2016 «ГСИ. Анализаторы углерода и серы LECO SC832. Методика поверки», утвержденному ФГУП «УНИИМ» «03» февраля 2017 г. Основные средства поверки:
- ГСО 3245-91П (массовая доля углерода 3,17 %, абс. погрешность ±0,01 %; массовая доля серы 0,106 %, абс. погрешность ±0,001 %);
- ГСО 8443-2003 (массовая доля углерода 0,00090 %, абс. погрешность ±0,0002 %; массовая доля серы 0,0008 %, абс. погрешность ±0,0002 %);
- ГСО 8441-2003 (массовая доля углерода 0,022 %, абс. погрешность ±0,002 %; массовая доля серы 0,020 %, абс. погрешность ±0,002 %);
- ГСО 8442-2003 (массовая доля углерода 0,200 %, абс. погрешность ±0,004 %);
- ГСО 10821-2016 - 10824-2016 (набор УГ-67) (массовая доля серы от 0,3 до 1,9 %, отн. погрешность ±0,05 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель корпуса анализатора в соответствии с рисунком 1.
приведены в эксплуатационной документации.
Техническая документация изготовителя «LECO Corporation», США.
| Зарегистрировано поверок | 128 |
| Поверителей | 21 |
| Актуальность данных | 06.12.2024 |
