| Номер в госреестре | 67069-17 |
| Наименование СИ | Резервуары горизонтальные цилиндрические |
| Обозначение типа СИ | РТ |
| Изготовитель | АО "Петронефтьспецконструкция", г. Санкт-Петербург, г. Красное Село; ЗАО "АЗС Технология", г. Гатчина |
| Год регистрации | 2017 |
| Срок свидетельства | 24.03.2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные цилиндрические РТ (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их или сливе из них нефти и нефтепродуктов.
Резервуары состоят из горизонтального стального цилиндрического сосуда с коническими днищами, сверху оснащенного технологическим отсеком. Технологический отсек резервуаров служит для установки запорной арматуры, подсоединения технологических трубопроводов, подсоединения входных и выходных линий.
Резервуары выпускаются в модификациях с одностенным или двустенным корпусами, односекционные или двухсекционные, для наземной или подземной установки, в теплоизолированном кожухе или без него.

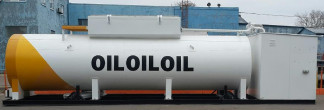

Общие виды резервуаров представлены на рисунке 1.
Пломбирование резервуаров не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||||||
| РТ10 | РТ20 | РТ25 | РТ30 | РТ40 | РТ50 | РТ50-2 | РТ60 | РТ75 | |
| Номинальная вместимость, м3 | 10 | 20 | 25 | 30 | 40 | 50 | 25+25 | 60 | 75 |
| Пределы допускаемой относительной погрешности при измерении объема, % | ±0,25 | ||||||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | ||||||||
| РТ10 | РТ20 | РТ25 | РТ30 | РТ40 | РТ50 | РТ50-2 | РТ60 | РТ75 | |
| Кол-во секций | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 |
| Г абаритные размеры, мм, не более - диаметр - длина | 2800 2910 | 2800 5160 | 2800 6160 | 2800 7410 | 2800 9660 | 2800 11660 | 2800 11660 | 2800 11900 | 3240 13700 |
| Объем межсте-ночного пространства, м3, не более | 0,6 | 0,75 | 0,83 | 0,9 | 1,1 | 1,3 | 1,6 | 1,4 | 1,6 |
| Масса резервуара, кг, не более | 3600 | 5150 | 5400 | 7000 | 7600 | 10000 | 10400 | 12450 | 15000 |
| Условия эксплуатации для всех модификаций: - температура окружающей среды при эксплуатации, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа - максимальное избыточное давление в резервуаре, МПа | от -60 до +40 98 от 84 до 106 0,07 | ||||||||
| Средний срок службы, лет | 10 | ||||||||
наносится на титульный лист паспорта печатным способом, а также на информационную табличку, размещенную в технологическом отсеке, ударным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный цилиндрический | РТХХ-Х | 1 шт. |
| Резервуар горизонтальный цилиндрический РТ. Паспорт | АНСЖ 00.00.000ПС | 1 экз. |
| Руководство по монтажу и эксплуатации | АНСЖ 00.00.000РЭ | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
Рулетка измерительная с грузом 2-го класса точности по ГОСТ 7502-98 (регистрационный номер 60606-15), верхний предел измерений 50 м;
Линейка измерительная металлическая по ГОСТ 427-75, диапазон измерений от 0 до 500 мм;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ТУ 3615-016-43512348-2004 «Резервуары стальные горизонтальные цилиндрические типа РТ. Технические условия»
| Зарегистрировано поверок | 61 |
| Поверителей | 9 |
| Актуальность данных | 08.06.2025 |
