| Номер в госреестре | 66861-17 |
| Наименование СИ | Колонки раздаточные природного газа |
| Обозначение типа СИ | E1, E2, D, D3 |
| Изготовитель | "Schwelm Anlagentechnik GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 01.03.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки раздаточные природного газа Е1, Е2, D, D3 (далее - колонки) предназначены для измерений массы сжатого природного газа (метана), далее - газ, при его выдаче в баллоны заправляемых автотранспортных средств.
Принцип действия колонок основан на прямом методе динамических измерений массы газа, проходящего через колонку, с помощью массового расходомера, в единицах массы. Газ из накопителя подводится к патрубку колонок и через механический клапан, фильтр, электромагнитный клапан, массовый расходомер, разрывную муфту и раздаточный шланг с пистолетом поступает в баллон автотранспортного средства.
Результаты измерений массы массовым расходомером поступают в электронный блок колонок, на цифровом табло которого индицируется масса отпущенного газа, цена газа за килограмм и стоимость отпущенного газа.
Колонки оснащены манометром для контроля давления газа на выходе перед раздаточным шлангом, обогревателем с регулятором температуры для обеспечения нормального функционирования оборудования в зимних условиях.
Установка нулевых показаний на цифровом табло разового учета выданной массы газа производится автоматически после снятия ТК с держателя на корпусе колонки.
Колонки состоят из:
- корпуса;
- расходомера массового CNGmassDCI (далее - расходомер), компактного исполнения с дисплеем, изготовитель фирма Endress+Hauser Flowtec AG, Швейцария, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер) 37965-14;
- устройства электронно-вычислительного WWC, изготовитель фирма «Tokheim», Германия;
- преобразователя давления измерительного IS-20-S, регистрационный номер 49944-12, изготовитель фирма «WIKA Alexander Wiegand SE & Co. KG», Г ермания;
- манометра;
- электромагнитных клапанов;
- раздаточного шланга длиной не менее 2,0 м;
- раздаточного пистолета (далее - ТК).
Колонки выпускаются в следующих исполнениях, указанных в таблице 1, которые отличаются количеством расходомеров и раздаточных рукавов, типом ТК для разных автотранспортных средств (Р - легковые; L - грузовые).
Таблица 1
| Обозначение исполнения | Количество расходомеров | Количество раздаточных рукавов | Обозначение заправляемого автотранспортного средства | Тип ТК |
| 1 | 2 | 3 | 4 | 5 |
| Е1-?-16 | 1 | 1 | P | 16 |
| E1-P-17 | 1 | 1 | P | 17 |
| E1-L-26 | 1 | 1 | L | 26 |
| 1 | 2 | 3 | 4 | 5 |
| E2-P-16 | 1 | 2 | P | 16 |
| E2-P-17 | 1 | 2 | Р | 17 |
| E2-L-26 | 1 | 2 | L | 26 |
| E2-P/L-16/26 | 1 | 2 | Р/L | 16/26 |
| E2-P/L-17/26 | 1 | 2 | Р/L | 17/26 |
| D-P-16 | 2 | 2 | P | 16 |
| D-P-17 | 2 | 2 | P | 17 |
| D-L-26 | 2 | 2 | L | 26 |
| D-P/L-16/26 | 2 | 2 | P/L | 16/26 |
| D-P/L-17/26 | 2 | 2 | P/L | 17/26 |
| D3-2P/L-16/26 | 2 | 3 | P/L | 16/26 |
| D3-2P/L-17/26 | 2 | 3 | P/L | 17/26 |
| D3-P/2L-16/26 | 2 | 3 | P/L | 16/26 |
| D3-P/2L-17/26 | 2 | 3 | P/L | 17/26 |

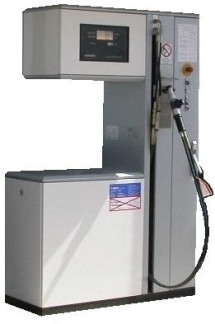

Общий вид колонок представлен на рисунках 1 и 2.
Схемы пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 3 и 4.
Программное обеспечение (ПО) колонок является встроенным, имеет функции определения массы выданного газа, вывода информации о массе и стоимости выданного газа на дисплей и через интерфейсы связи, сохранения во внутренней памяти количества выданных доз, количества смен цены газа, количества и характер отказов. ПО реализовано в микроконтроллере, размещенном в электронно-вычислительным устройстве колонки. Доступ к микроконтроллеру и его интерфейсу для загрузки ПО ограничивается корпусом электронновычислительного устройства и защитной крышкой, которая пломбируется. Кроме того, ПО защищено паролем администратора и паролем юстировки.
ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования.
Идентификация ПО расходомера осуществляется в соответствии с требованиями его эксплуатационной документации.
Идентификация ПО колонки осуществляется по номеру версии, на табло, находящемся на выдвижной панели оператора, путем нажатия кнопки «Info».
Идентификационные данные ПО колонки приведены в таблице 2.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Shwelm |
| Номер версии (идентификационный номер) ПО | Z-х7хх |
| Цифровой идентификатор ПО | -* |
| где - х принимает значения от 0 до 9. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | |
| для Р | для L | |
| Максимальный расход, кг/мин | 80 | 150 |
| Минимальный расход, кг/мин | 0,8 | 1,5 |
| Минимальная доза выдачи газа, кг | 1,0 | 2,0 |
| Максимальное входное давление газа, МПа | 30 | |
| Рабочее давление газа, МПа | 20 | |
| Минимальное давление газа, МПа | 7 | |
| Пределы допускаемой относительной погрешности измерений массы отпущенного газа, % | ±1,0 | |
| Сходимости измерений, %, не более | 1,0 | |
| Верхний предел показаний указателя разового учета: - выданной массы газа, кг | 9 999,99 | |
| - цены за 1 кг, руб. | 99,99 | |
| - стоимости выданной массы газа, руб. | 9 999,99 | |
| Верхний предел показаний указателя суммарного учета, кг | 999 999,99 | |
| Дискретность показаний указателя разового учета: - выданной массы газа, кг | 0,01 | |
| - цены за 1 кг, руб. | 0,01 | |
| - стоимости выданной массы газа, руб. | 0,01 | |
| Дискретность показаний указателя суммарного учета газа, кг | 0,01 | |
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +55 |
| - относительная влажность, % | от 30 до 100 |
| Параметры электрического питания от сети переменного тока: | |
| - напряжение, В | от 195,5 до 253 |
| - частота, Гц | от 49 до 51 |
| Потребляемая мощность, В-А, не более | 400 |
| Длина раздаточного шланга, м, не менее | 2 |
| Габаритные размеры (Д х Ш х В), мм: | |
| - для Е1, E2, D | 1280х 500х2000 |
| - для D3 | 1520х 500х2000 |
| Масса, кг, не более: | |
| - для E1 | 320 |
| - для E2 | 330 |
| - для D | 350 |
| - для D3 | 380 |
| Средняя наработка на отказ, ч | 7 000 |
| Средний срок службы, лет, не менее | 12 |
| Маркировка взрывозащиты | [Ex ia] IIC |
наносится на маркировочную табличку колонок фотографическим способом и в верхней части на титульный лист Руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность колонок
| Наименование | Обозначение | Количество |
| Колонка раздаточная | Исполнение по заказу | 1 шт. |
| Руководство по эксплуатации | ETS-ZS RE | 1 экз. |
| Методика поверки | МЦКЛ.0211.МП | 1 экз. |
| Комплект запасных части | - | 1 комп. |
осуществляется по документу МЦКЛ.0211.МП «ГСИ. Инструкция. Колонки раздаточные природного газа Е1, Е2, D, D3. Методика поверки», утвержденному ЗАО КИП «МЦЭ»
14.12.2016 г.
Основные средства поверки:
- весы платформенные РВК/PFK (регистрационный номер 63002-16), исполнение РВК989-АВ60 (трехинтервальный режим работы), среднего класса точности по ГОСТ OIML R 76-1-2011, максимальная нагрузка 60 кг, относительная погрешность не более ±0,3 %, при измерениях массы 1 кг и более;
- баллоны высокого давления для сжатого природного газа по ГОСТ Р 51753-2001, ёмкостью от 30 до 50 л.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверки, а также на пломбы массового расходомера и электронно-вычислительного устройства WWC, как показано на рисунках 3 и 4.
приведены в эксплуатационном документе.
Техническая документация на «Колонки раздаточные природного газа Е1, Е2, D, D3 фирмы «Schwelm Anlagentechnik GmbH», Г ермания.
