| Номер в госреестре | 66636-17 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | TBS2000 |
| Изготовитель | Компания "Tektronix (China) Co., Ltd.", Китай |
| Год регистрации | 2017 |
| Срок свидетельства | 13.02.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые серии TBS2000 (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов.
Принцип действия основан на аналого-цифровом преобразовании напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на дисплее в виде осциллограмм с измерением амплитудных и временных параметров. Синхронизация осуществляется от внутреннего опорного генератора.
Управление режимами работы и параметрами измерений производится вручную с лицевой панели, или по интерфейсам USB, LAN (10/100BASE-T).
В серии представлены четыре модели (TBS2072, TBS2102, TBS2074, TBS2104), отличающиеся количеством каналов и верхней частотой полосы пропускания.

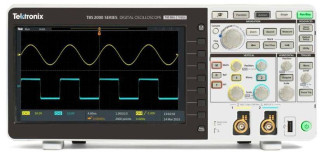

Конструктивно осциллографы выполнены в виде моноблока в настольном исполнении. Вид лицевой панели двухканальных моделей TBS2072, TBS2102 показан на рисунке 1, четырехканальных моделей TBS2074, TBS2104 - на рисунке 2, вид задней панели осциллографов представлен на рисунке 3.
Установленное на внутренний контроллер программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной информации, его метрологически значимая часть представляет собой программный продукт “TBS2000 Firmware”.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014 (класс риска “A” по WELMEC 7.2 Issue 5).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | TBS2000 Firmware |
| Номер версии (идентификационный номер) | v1.14 и выше |
место нанесения знака утверждения типа и знака поверки
Tektronix
TBS 2000 SERFE& DKrALOSGU^SPt |
(3S9 WW P5D SOiy <№l L«KiS/i SSI / C'DiW 13Mi42
Щ| ...... ТЙП «'uoQItk fflUtpeilh iOOMr |4Ы*г7й1
- 1|Д1.
| "■ о | I—" | НЛ*ьл | | Ibni |
| Уд | [Ж [Ж | 5 | |
| LztJ | 1 ■— i | Е™ |
(Pj (SI 'Ш
представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество каналов | |
| TBS2072, TBS2102 | 2 |
| TBS2074, TBS2104 | 4 |
| Входное сопротивление, МОм | 1,0 ±0,02 |
| Максимальная частота дискретизации (скорость выборки), Гц | 1109 |
| Максимальное количество записи отсчетов в память | 20106 |
| Количество делений по вертикали | 10 (±5 от нулевой линии) |
| Коэффициент отклонения (дискретно с шагом 1-2-5), мВ/дел | от 2 до 5000 |
| Пределы допускаемой относительной погрешности коэффици Ко < 5 мВ/дел Ко >10 мВ/дел | ента отклонения Ко ±4 % (типовое значение) ±3 % |
| 1 | 2 |
| Диапазон установки постоянного напряжения смещения Uc, В | |
| Ко < 200 мВ/дел | ±0,8 |
| Ко > 500 мВ/дел | ±20 |
| Остаточное смещение вертикальной шкалы (небаланс), мВ | ±(Иб + 0,1 -Ко-дел)* |
| Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения | ±[0,01 -|Ис - Ип| + Ио]* |
| П р и м е ч а н и е - в приведенных выше формулах иб = 1 мВ; Цс - напряжение смещения; Цп - напряжение, соответствующее установленному положению по вертикали относительно нулевой линии (Position); Ио - остаточное смещение вертикальной шкалы | |
| Верхняя частота полосы пропускания по уровню минус 3 дБ, МГц | |
| TBS2072, TBS2074 | 70 |
| TBS2102, TBS2104 | 100 |
| Коэффициент развертки (дискретно с шагом 1-2-4) | от 2 нс/дел до 100 с/дел |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов от 1 мс и более | ±25-10-6-T, где T - значение временного интервала |
| Пороги внутренней синхронизации, типовые значения | |
| на частотах до 50 МГц | 0,4 дел |
| на частотах св. 50 МГц | 0,6 дел |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Тип входных ВЧ соединителей | BNC(f) | |
| Г абаритные размеры, мм, не более | ||
| TBS2072, TBS2102 | TBS2074, TBS2104 | |
| ширина | 373 | 413 |
| высота | 175 | 202 |
| глубина | 104 | 128 |
| Масса, кг, не более | ||
| TBS2072, TBS2102 | 2,62 | |
| TBS2074, TBS2104 | 4,17 | |
| Параметры электрического питания | ||
| частота сети, Гц | от 45 до 65; от 360 до 440 | |
| напряжение сети, В при частоте сети от 45 до 66 Гц при частоте сети от 360 до 440 Гц | от 90 до 262 от 100 до 132 | |
| потребляемая мощность, Вт, не более | 80 | |
| Рабочие условия применения | ||
| температура окружающей среды, °С | от 0 до +50 | |
| относительная влажность воздуха, % | ||
| при температуре до ±30 °С | от 5 до 90 | |
| при температуре св. +30 до +50 °С | от 5 до 60 | |
| Условия транспортирования и хранения | ||
| температура окружающей среды, °С | от -20 до +71 | |
| относительная влажность воздуха, % | ||
| при температуре до +30 °С | от 5 до 90 | |
| при температуре св. +30 до +60 °С | от 5 до 60 | |
| Электромагнитная совместимость | по ГОСТ Р МЭК 61326-1-2014 | |
| Безопасность | по ГОСТ IEC 61010-1-2014 | |
наносится на переднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
приведена в таблице 4.
Таблица 4 - Комплектность осциллографов
| Наименование и обозначение | Кол-во |
| Осциллограф цифровой TBS2072 / TBS2102 / TBS2074 / TBS2104 | 1 шт. |
| Пробник пассивный TPP0100 (10Х, 100 МГц) | 2 шт. |
| Кабель сетевой тип A1 | 1 шт. |
| Накладки для передней панели на русском языке (комплект поставки L10) | 1 шт. |
| Дополнительные принадлежности (пробники, адаптеры, футляры) | по заказу |
| Инструкция по инсталляции и безопасности (многоязычная) | 1 шт. |
| Компакт-диск с технической документацией | 1 шт. |
| Руководство пользователя 077-1273-00 | 1 шт. |
| Методика поверки TBS2000МП-2016 | 1 шт. |
осуществляется по документу TBS2000МП-2016 «ГСИ. Осциллографы цифровые серии TBS2000. Методика поверки», утвержденному генеральным Директором ЗАО «АКТИ-Мастер» 28.11.2016 г.
Основные средства поверки представлены в таблице 5.
Таблица 5 - Средства поверки
| Наименование | Требуемые метрологические характеристики | Статус эталона и обозначение документа на поверочную схему | Рекомендуемый тип средства измерений, регистрационный номер |
| Калибратор постоянного напряжения | Воспроизводимые значения напряжения ±0,7; ±1,8; ±45 В с относительной погрешностью не более ±0,05 % | Рабочий эталон единицы постоянного электрического напряжения 3 разряда по ГОСТ 8.027-2001 | Калибратор универсальный Fluke 9100 рег. № 25985-09 |
| Калибратор переменного напряжения | Воспроизводимое значение амплитуды напряжения 3 В на частотах до 100 МГц с относительной погрешностью напряжения не более ±0,5 % | Рабочий эталон единицы переменного электрического напряжения 2 разряда по ГОСТ Р 8.648-2015 | Калибратор универсальный Fluke 9100 с опцией 250 рег. № 25985-09 |
| Г енератор импульсов | Амплитуда напряжения 1 В, период следования импульсов 1 мс с относительной погрешностью периода не более ±5 10-6 | - | Калибратор универсальный Fluke 9100 с опциями 100, 250 рег. № 25985-09 |
Допускается применение аналогичных средств поверки, обеспечивающих указанные в таблице 5 требуемые метрологические характеристики.
Знак поверки наносится на переднюю панель корпуса осциллографов в виде наклейки (место нанесения показано на рисунках 1 и 2) и/или на свидетельство о поверке.
приведены в разделах документа 077-1273-00 «Серия TBS2000. Руководство пользователя».
Нормативные документы, устанавливающие требования к осциллографам цифровым серии TBS2000
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ Р 8.648-2008. ГСИ. ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110" до 2-109 Гц.
ГОСТ Р 8.761-2011. ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования.
ГОСТ IEC 61010-1-2014. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования.
