| Номер в госреестре | 66622-17 |
| Наименование СИ | Комплексы поверочные портативные |
| Обозначение типа СИ | КПП-2 |
| Изготовитель | Закрытое акционерное общество «Лаборатория новых информационных технологий «ЛАНИТ» (ЗАО «ЛАНИТ»), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 17.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы поверочные портативные КПП-2 (далее - комплексы КПП-2) предназначены для задания и измерения температуры, в качестве рабочих эталонов 2-го разряда по ГОСТ 8.558-2009.
Принцип действия комплексов КПП-2 основан на воспроизведении и поддержании температуры в измерительной камере термостата и измерении воспроизведенной температуры эталонным термометром. Измеренные значения отображаются на дисплее термостата. Цена единицы младшего разряда при измерении температуры составляет 0,001 С.
Конструктивно комплексы КПП-2 выполнены по модульному принципу. Комплексы КПП-2 состоят из измерительного модуля, модуля воспроизведения температуры, дополнительного оборудования и кейса для хранения и перевозки.
Измерительный модуль состоит из термометра сопротивления платинового вибропрочного ПТСВ-2К-1(Регистрационный номер 49400-12)
Модуль воспроизведения температуры состоит из калибратора температуры сухоблочного Fluke модели 9190А исполнение «-Р», (Регистрационный номер 56153-14), далее-калибратор, заглушек, сменных металлических блоков для размещения в их каналах средств измерений температуры.

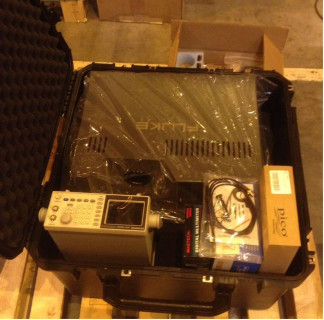

Общий вид комплексов КПП-2 представлен на рисунке 1.
Схема пломбирования комплексов КПП-2 от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - схема пломбирования Комплексов поверочных портативных КПП-2 1 - пломбы на корпусе калибратора температуры сухоблочного Fluke модели 9190A
исполнение «-Р».
Комплексы КПП-2 имеют встроенное программное обеспечение ПО «Firmware». Встроенное ПО «Firmware» установлено в калибратор. Встроенное ПО «Firmware» обеспечивает обработку и индикацию результатов измерений на дисплее калибратора, а так же передачу результатов измерений на ПК.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware.hex |
| Номер версии (идентификационный номер) ПО | не ниже 1.00 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значения характеристики |
| Диапазон измерений температуры, С | от -60 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры, С | ±0,015 |
| Диапазон задания температуры, С | От -95 до +140 |
| Нестабильность поддержания заданной температуры, С, не более | ±0,015 |
| Наименование характеристики | Значения характеристики | ||
| Электрическое питание от сети переменного тока: -напряжение, В -частота, Гц | 220±22 50±1 | ||
| Максимальная потребляемая мощность, Вт | 600 | ||
| Наработка на отказ, ч | 10000 | ||
| Средний срок службы, лет | 10 | ||
| Г абаритные размеры комплекса поверочного портативного КПП-2, мм, не более | длина | ширина | высота |
| 674 | 398 | 674 | |
| Масса комплекса поверочного портативного КПП-2, кг, не более | 17,0 | ||
| Условия эксплуатации: o/~' -температура воздуха, C -относительная влажность воздуха, % -атмосферное давление, гПа | От 15 до 35 От 40 до 80 От 660 до 1100 | ||
наносится на титульный лист руководства по эксплуатации типографским методом и на корпус комплекса КПП-2 в виде наклейки.
Таблица 4 - Комплексность комплексов поверочных портативных КПП-2
| Наименование | Обозначение | Количество |
| Термометр сопротивления платиновый вибропрочный | ПТСВ-2К-1 | 1 шт. |
| Калибратор температур сухоблочный | Fluke модели 9190A исполнение «-Р» | 1 шт. |
| Кейс для хранения и перевозки | Кейс | 1 шт. |
| Руководство по эксплуатации «Комплексы поверочные портативные КПП-2» | ЯКИН.665600.676 РЭ2 | 1 экз. |
| Методика поверки | МП 2551-0163-2016 | 1 экз. |
осуществляется по документу МП 2551-0163-2016 «Комплексы поверочные портативные КПП-2. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 05.12.2016 г. Основные средства поверки:
Термометр сопротивления эталонный ЭТС, регистрационный № 19484-00.
Термометр сопротивления платиновый ПТС-10М, регистрационный № 11804-99. Термостат жидкостный 7000 мод. 7012, регистрационный № 40415-15.
Термостат жидкостный 814, регистрационный № 20510-06.
Термостат переливной прецизионный ТПП-1, регистрационный № 33744-07.
Ампула тройной точки воды: воспроизводимая температура 0,01 °С, погрешность ±0,02 мК. Ампулы реперных точек: галлия (Ga), погрешность ±0,5 мК, ртути (Hg), погрешность ±0,2 мК.
Секундомер механический СОСпр, регистрационный номер 11519-11.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых комплексов КПП-2 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Технические условия «Комплексы поверочные портативные КПП-2. ЯКИН.665600.676 ТУ2»
